这也太简单了吧！Solidworks放样一个零件

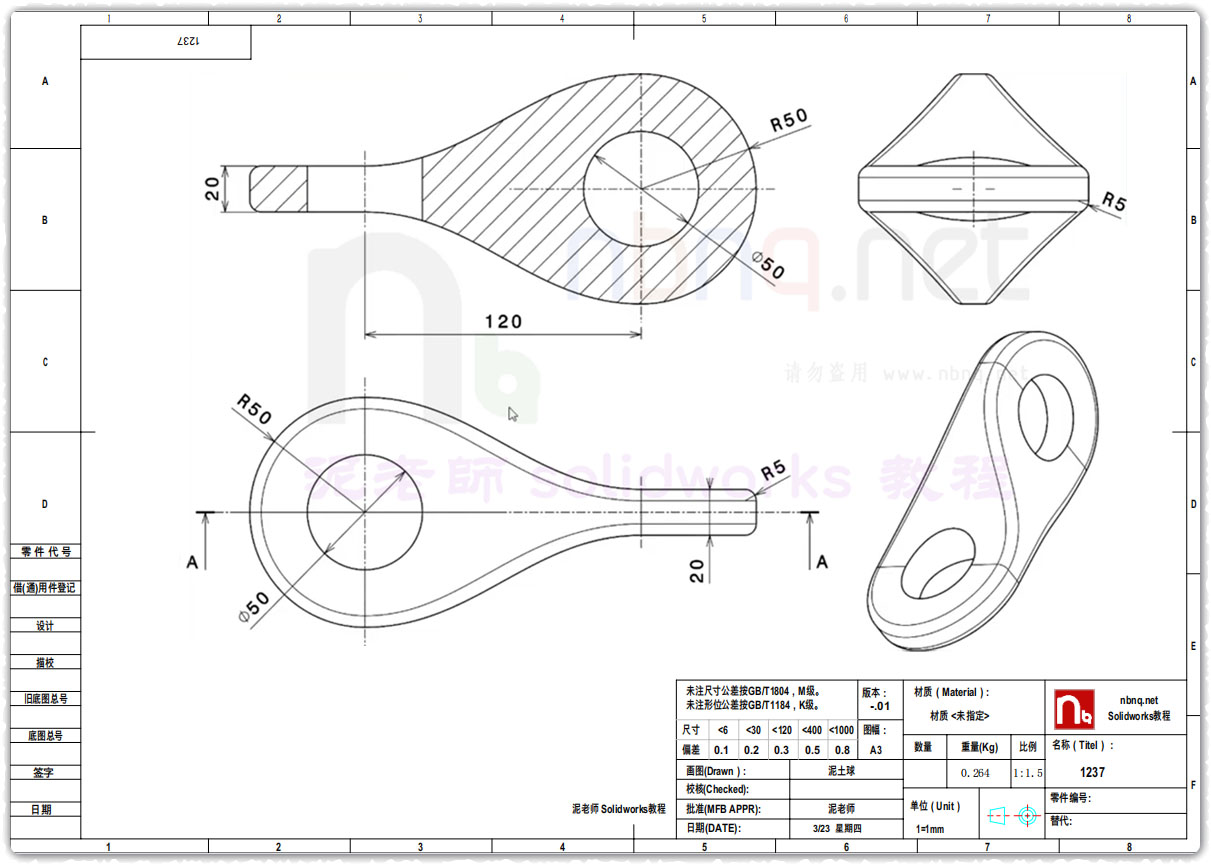

来看一下绘制过程：上视面画一个半圆，拉伸凸台。前视面也画一个，距离120放样凸台。先中两个相向的矩形面。一定约束哦。开始和结束都要垂直于轮廓。就是相切。就这么简单就完事了。接下来倒圆角，切除中间的两个洞洞就搞定。话说，您知道上图那条粉色的线...
边线法，画一个节能灯！

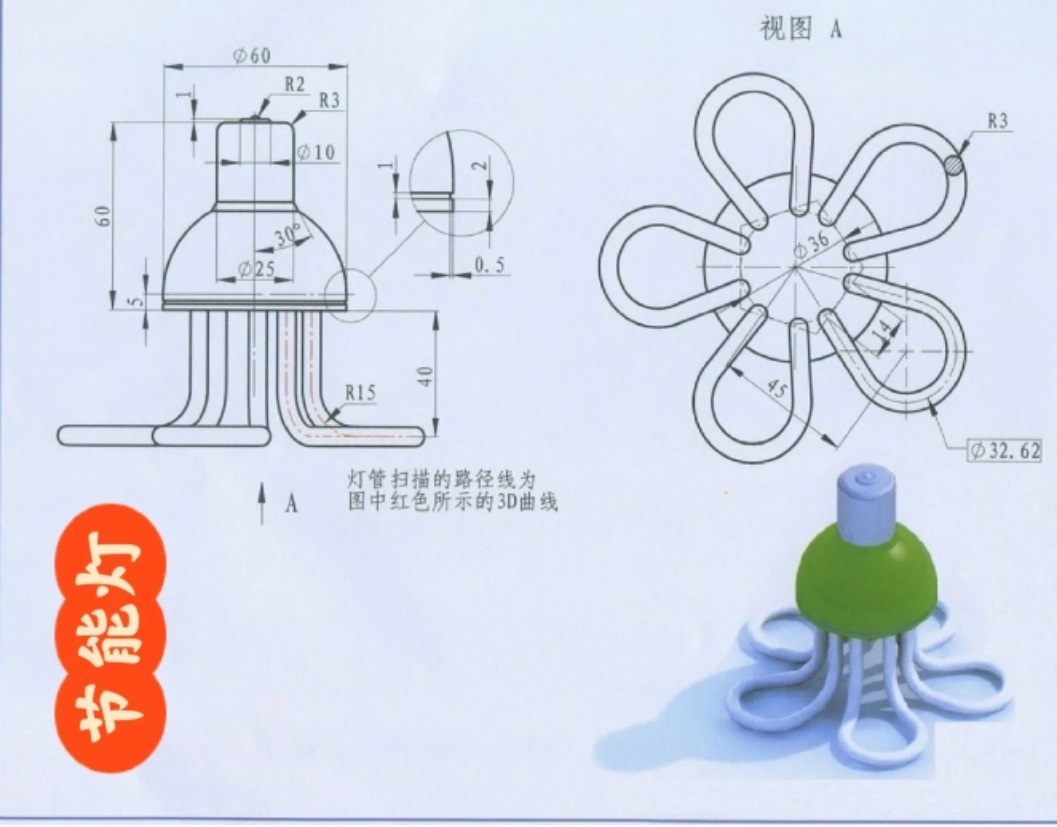

上图这样的，主要是下面五个灯管的画法，图上提示灯管的扫描路径为3D曲线。这样的3D曲线获得方式多种，比较常见的就是投影曲线。不过今天我们使用更直观一点的“边线法”。“边线法”就是绘制一个实体，然后提取它的边框线作为草图来使用。以前我们也有多...

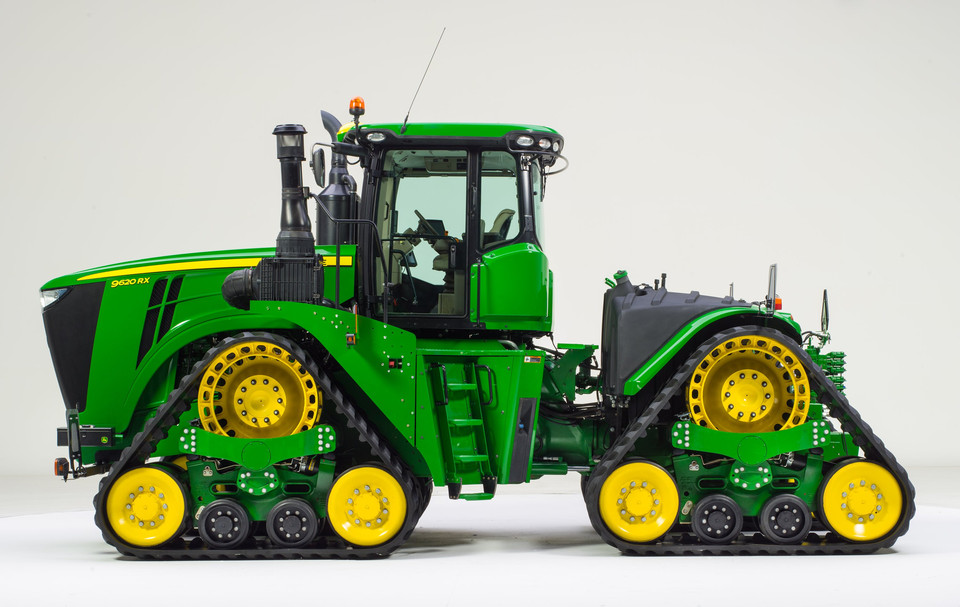

精华模型：三角履带拖拉机
STEP 1~ 模型预览和下载链接：模型名称：大约有280个零件，很不错的模型。包含格式：ipt模型说明：Tractor model in Autodesk Inventor Professional 2018.John...
Solidworks画一个8字绳结
今天我们分享一个看图建模的过程，上图这样的一个绳结，8字形的。从看绘制思路开始分析讲解。首先，看到这样一个图，我们要把基本的建模方法确定下来。像上图这样的明显是扫描可以搞定。难点在于扫描的路径如何确立。一般我们路径可以使用投影曲线的办法去得...
模型：SWC 万向节连轴器
STEP 1~ 模型预览和下载链接：模型名称：人体骨骼模型格式：solidworks模型说明：SWC型十字轴式万向联轴器的主要特点为：1.具有较大的角度补偿能力，SWC型轴线折角可达1525，SWP型可达10左右。2.结...
Solidworks 钣金做一个异形的茶几腿
这样一个回字形的钣金，你知道怎么画吗？ 其实非常简单。先画一个长条矩形。基体法兰给个厚度。然后如下图这样，画四条折弯线。尺寸要写好哦。然后【绘制的折弯】，选中直线，折弯成型。当然，如果您是第一次进行设计，可能对于尺寸不是好把握，那我们可以每...
启用冻结栏，了解它的意义节省重建时间
冻结栏很多人没用过，其实它具有实用的意义。在Solidworks设置中，找到如下选项，勾选“启用冻结栏”。冻结栏快捷方式菜单提供移动冻结栏、控制重建和控制零件重建指示器的命令。说白了就是被冻结的特征不会被重建，以此来节省时间。对于那些重建耗...
VIP专享 画一个两个洞的造型
造型比较简单，一个左右对称中间有喇叭口的造型。绘图思路：中间的洞看起来是旋转出来的，然后移动复制，再使用相交命令可以完成，貌似非常简单。不过注意中间那个40的尺寸，这个图很明显是把一部分的面分割开来的，所以还是使用曲面法。我们一起来看一下绘...
Solidworks画一个球笼，某学校考试题
题目看下图。有点大，加载需要点时间。绘制过程：有些尺寸是需要推导的。所以先看看滚球的中心圆是多少。图7-5给出了球的轨迹。这个就是中心线 了。所以先把这个画出来。然后一起把7-4也做了。图目所说有布尔运算，就是其交命令。对这个模型达当的修剪...
材料明细表里，总重量为0怎么解决？
有些时候，我们在明细表里需要填写总重量。不过当我们填写了正确的公式，即总重量=单个质量*数量，结果显示为0。检查各个数据都是没有错误的，公式也正确，可以为什么总重还是显示为0呢？接下来我们一起分析并解决一下。其实这种情况只是偶发，只有少部分...
