Solidworks装配练习题7

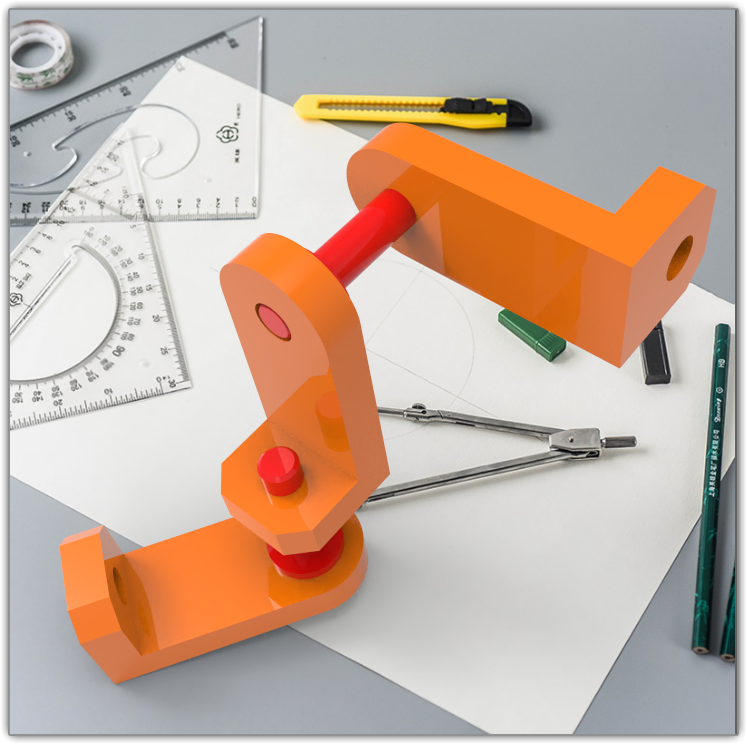

【题目】CaTICs 3D08 参照下图构建装配体【参数】A=72，B=20，C=23，D=32【问题】1、点P1到P2的距离是多少？【答案】149.31先来张渲染图绘制过程：拉伸第一个零件。...

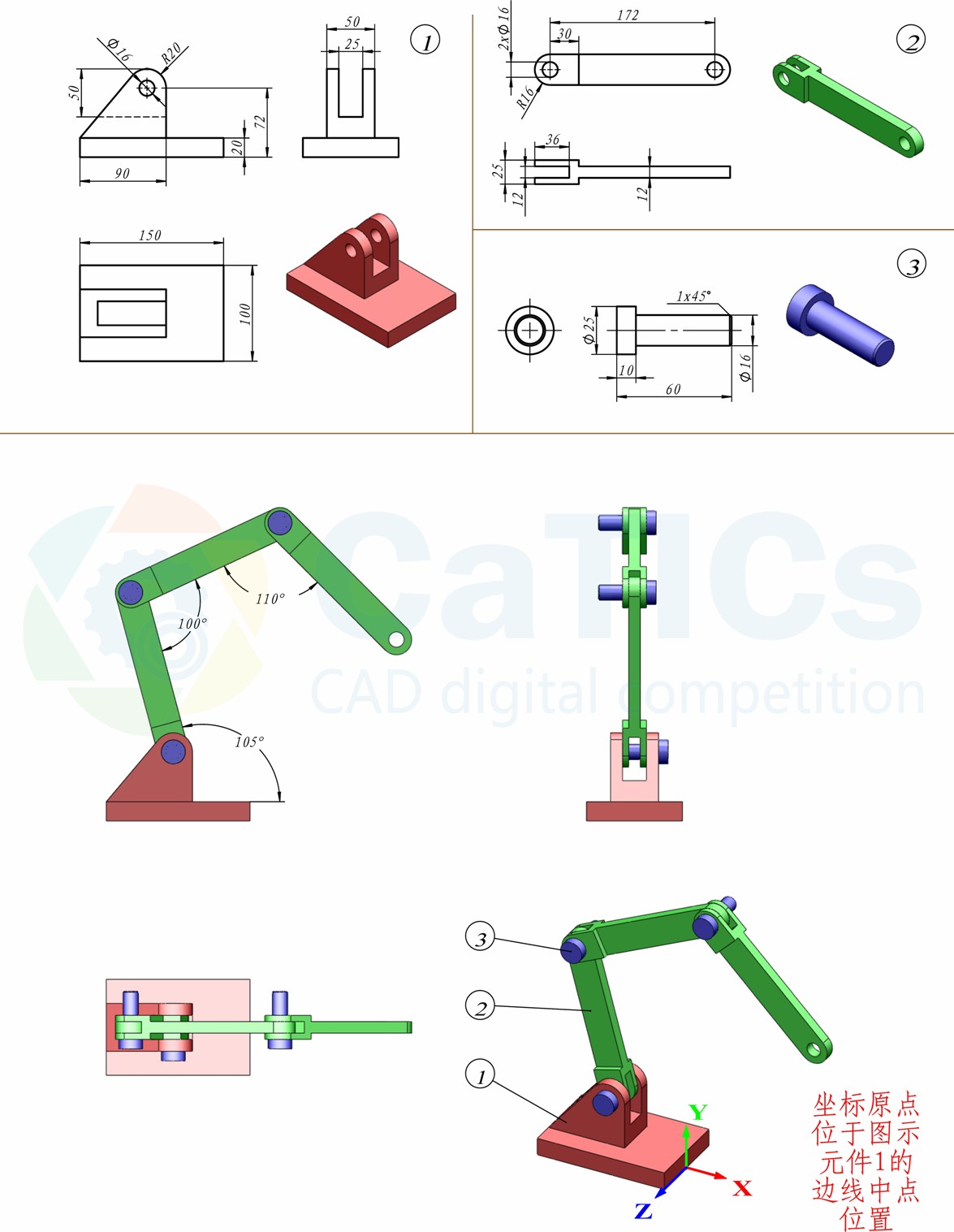

【题目】CaTICs 3D07 参照下图构建零件并装配。绘制过程：构建零件1。三次拉伸即可。构建零件2，拉伸+切除构建零件3，旋转即可。新建装配体，插入零件1并固定。插入3次零件2和零件3。分别添加同心，重合的配合...

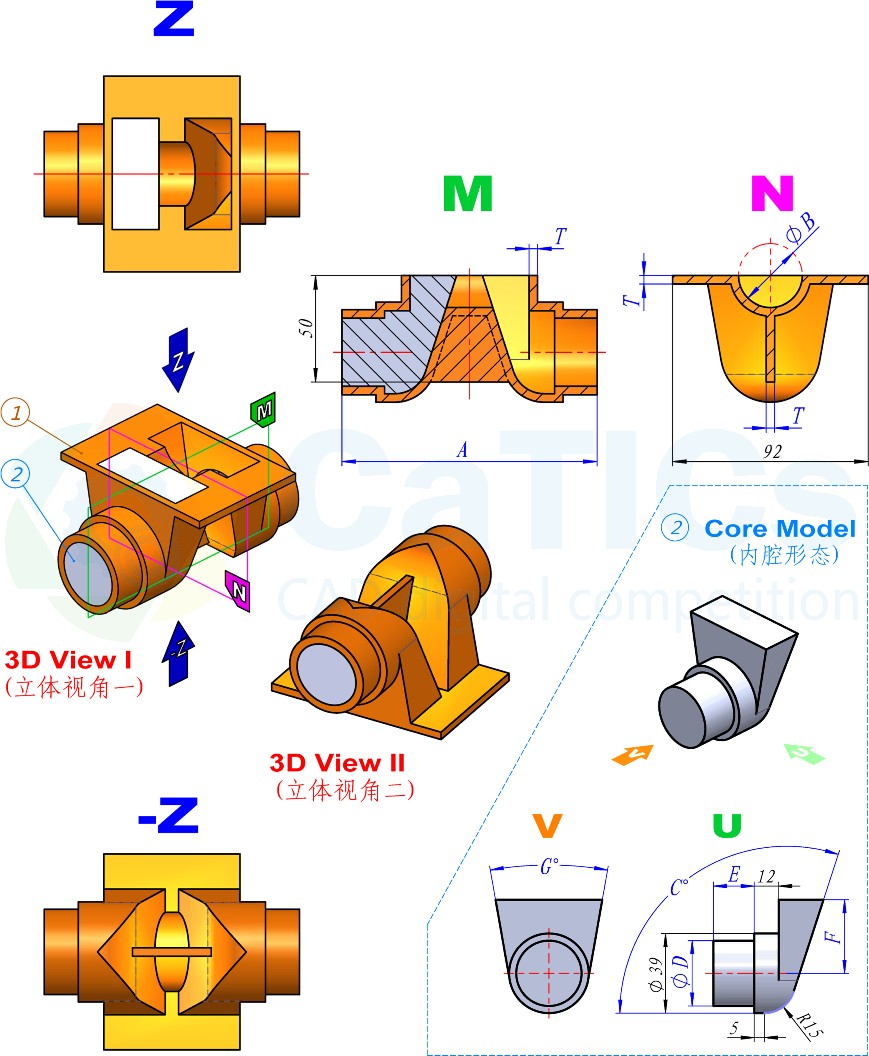

【题目】CaTICs 3D06参照下图，其中零件1为壳体，零件2为内腔体。内腔体如图所示完全充盈壳体的内腔空间，请注意图中的对称、等壁厚、相切等几何关系。【参数】A=120，B=30，C=109，D=30，E=20，F=39，G=22，T=...

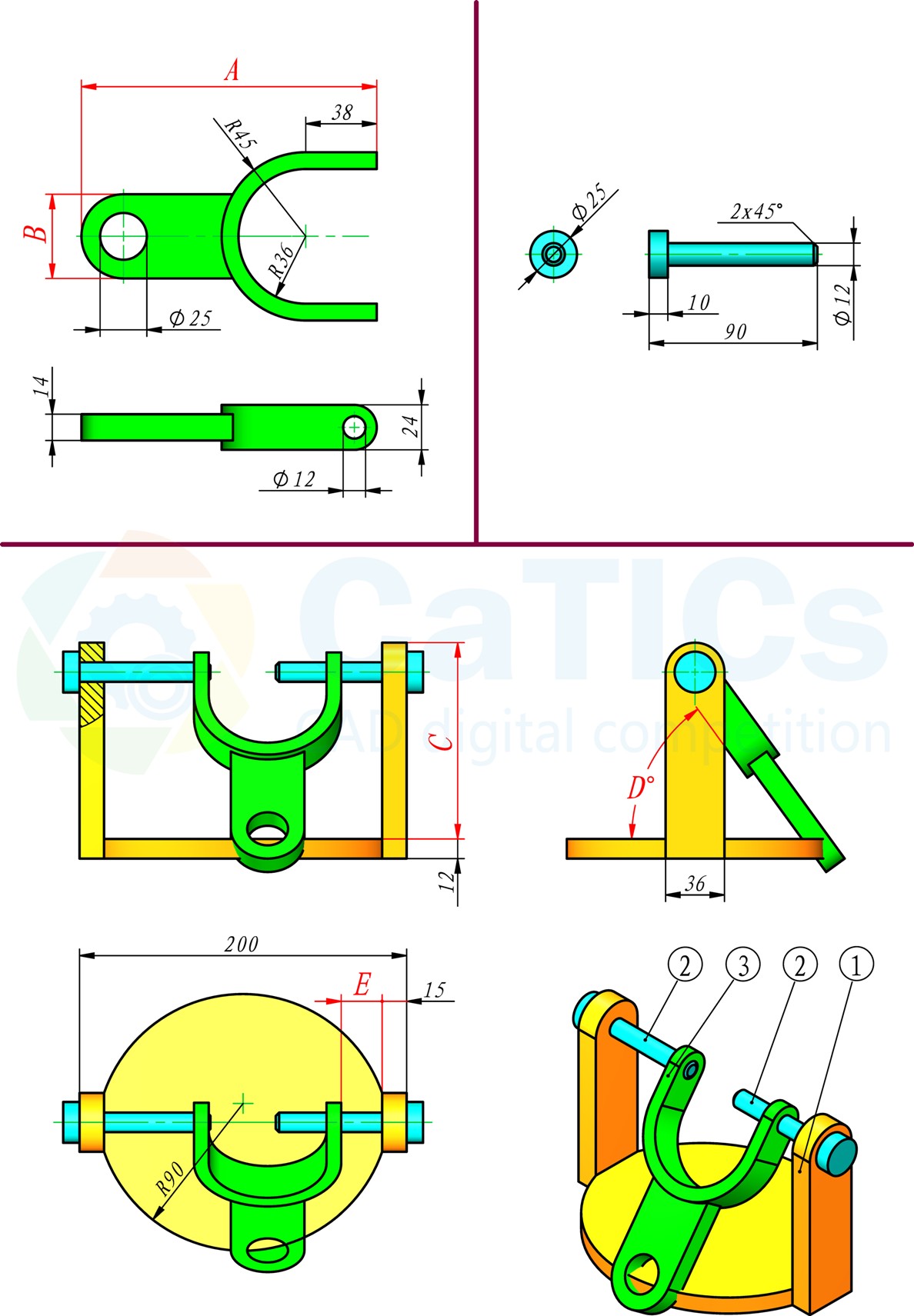

【题目】CaTICs 3D05【参数】A=200，B=260，C=50，D=30 【问题】1、X=?【答案】26.93【题图】绘制过程：先绘制零件2，两次拉伸即...

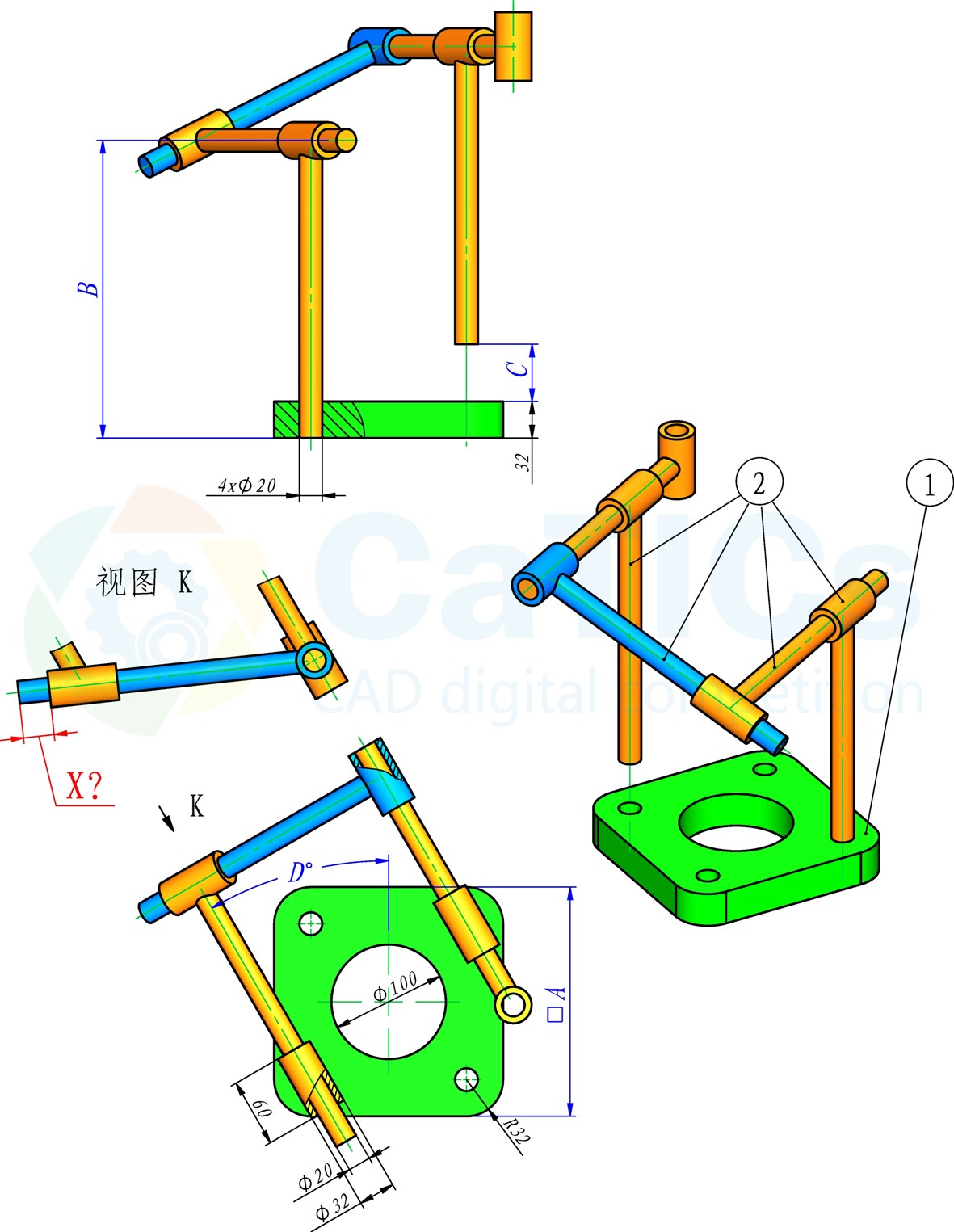

【题目】CaTICs 3D04 照下图建立零件模型，并安装到位。（精确到0.01）【参数】A=158，B=45，C=120，D=54，E=25【问题】1、零件1的...

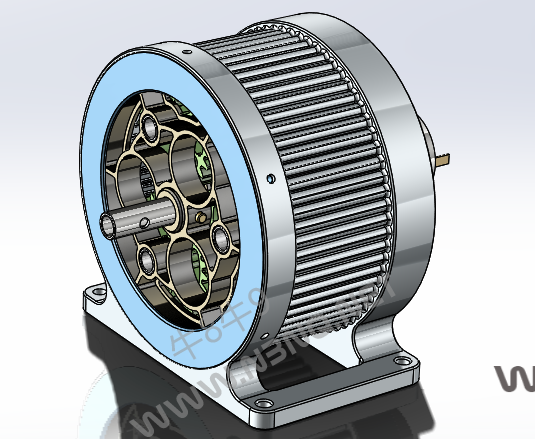

这节我们练习装配一个行星齿轮减速器。主要用到同心、重合、距离、齿轮配合等。本文用到的模型文件下载：...

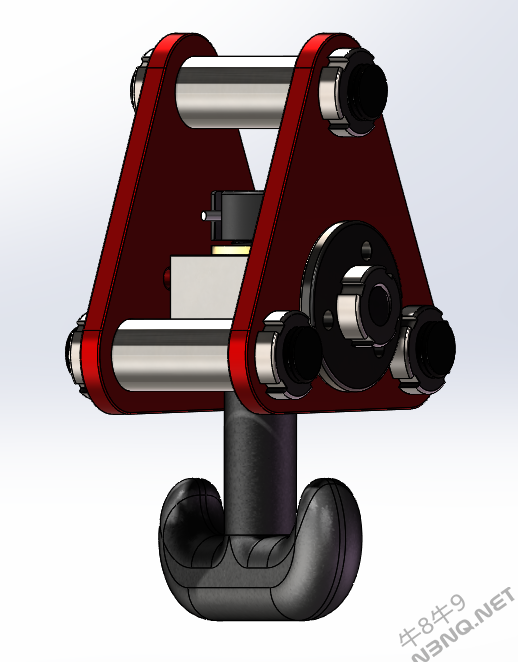

题目：如图所示将所有零件装配起来。注意吊勾可以旋转。视频答案：所用到的原文件下载链接：点击下方链接下载...
