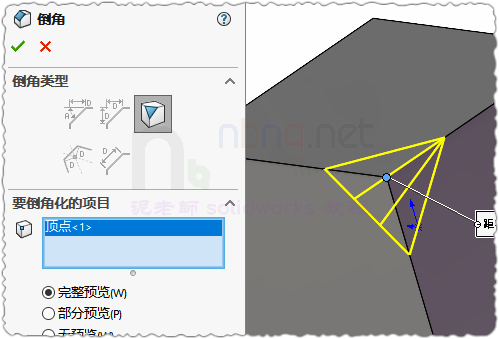

可能很多人都没有用过切角,即【倒角】选项下的【顶点倒角】。它可以一键切掉一个顶点角,在使用时非常方便。


该命令支持更多参数设定,支持不对称边长的倒角。只需要去掉相等距离的勾,分别填写三个交线的倒角距离即可。


另一个功能,非等距交线倒角。如下图这样的


当我们需要对一个交线倒角或倒圆 时,线段两头的倒角参数不等。有些时候可以使用【变化的圆角】来,但是因为其控制麻烦,耗时费力。

这里我们提供一种更加精确的控制方法【面-面】倒角。

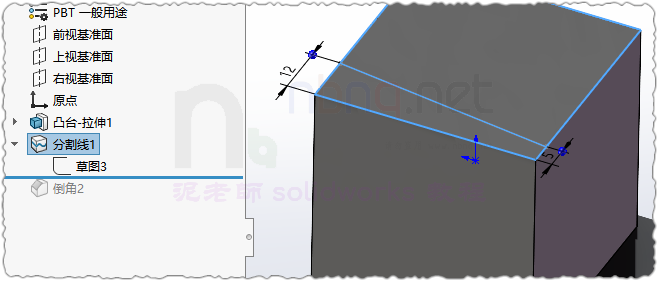

首先我们需要将基中一个面的不等边分割出来,如下图,在面上绘制控制线。使用这么线将面分割。

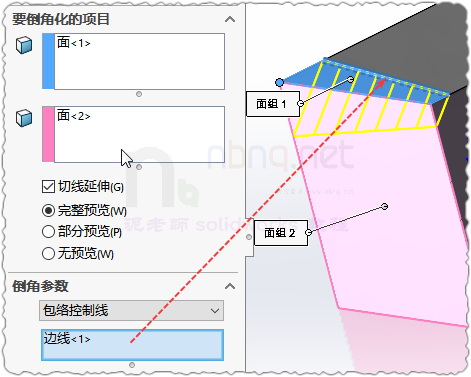

将下来就可以直接使用面面倒角。选中相邻的两面,倒角参数选择【包络控制线】,选择那条分割线。

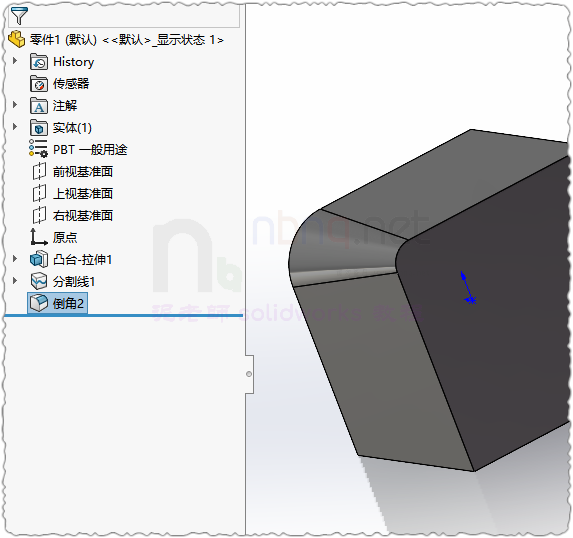

这样一个不对称倒角就做好了。

使用【倒角】选项的好处:

您可以方便的在【倒角】【倒圆】之间进行切换,重新编辑已做好的倒角,切换类型即可。
