CATICS第13届

CATICS 3D13-H07 题目和答案

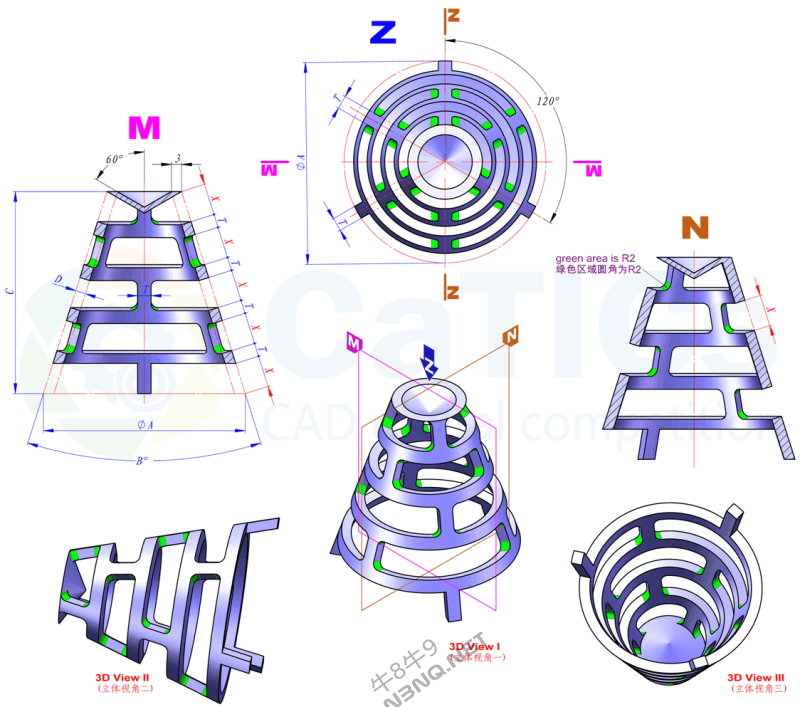

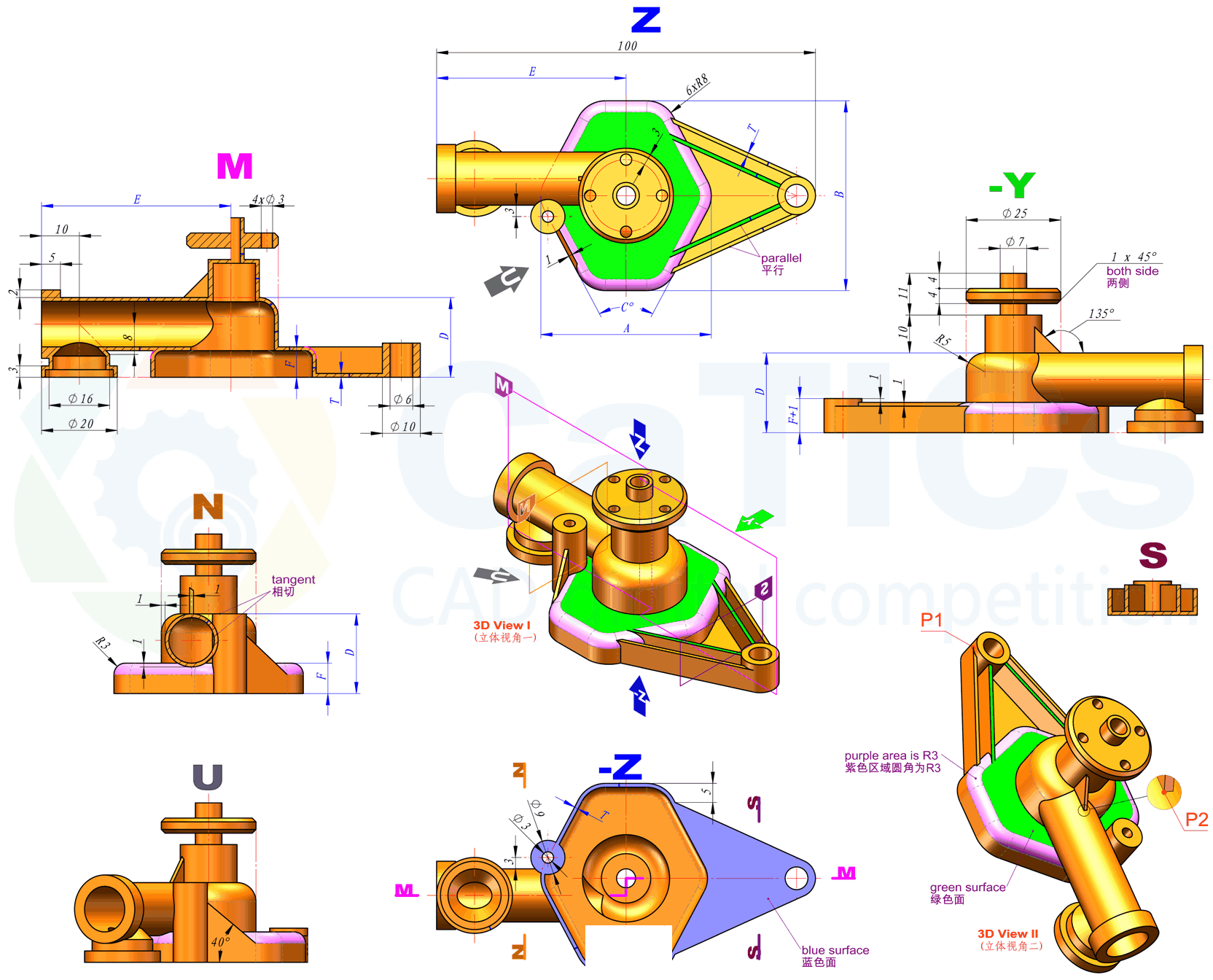

【题目】【注意】其中对称、相切、阵列等几何关系。【其他】同色短线长度相等，模型未注壁厚均为T，仔细观察其形态。（输入答案时请精确到小数点后两位）【参数】A=45，B=50，C=56，D=21，E=50，F=8，T=1，【问题】1、请问图中P...

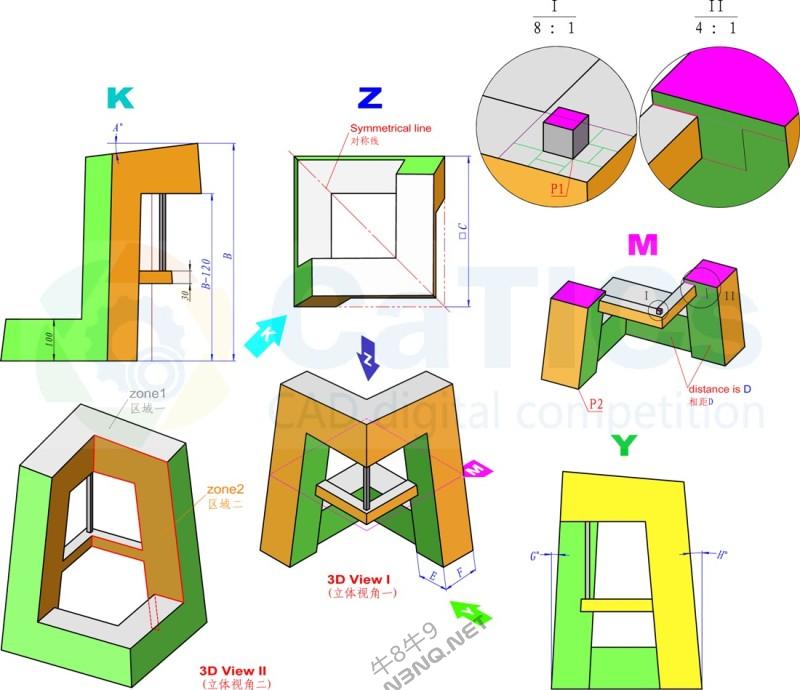

【题目】【几何】平行、对称。同色线条等长。除灰色面外，同色面相互平行。K视向垂直于对称线。E、F均为面与面之间的距离。【参数】A=7，B=520，C=360，D=20，E=90，F=100，G=3，H=5【问题】1、请问图中P1到P2的距离...

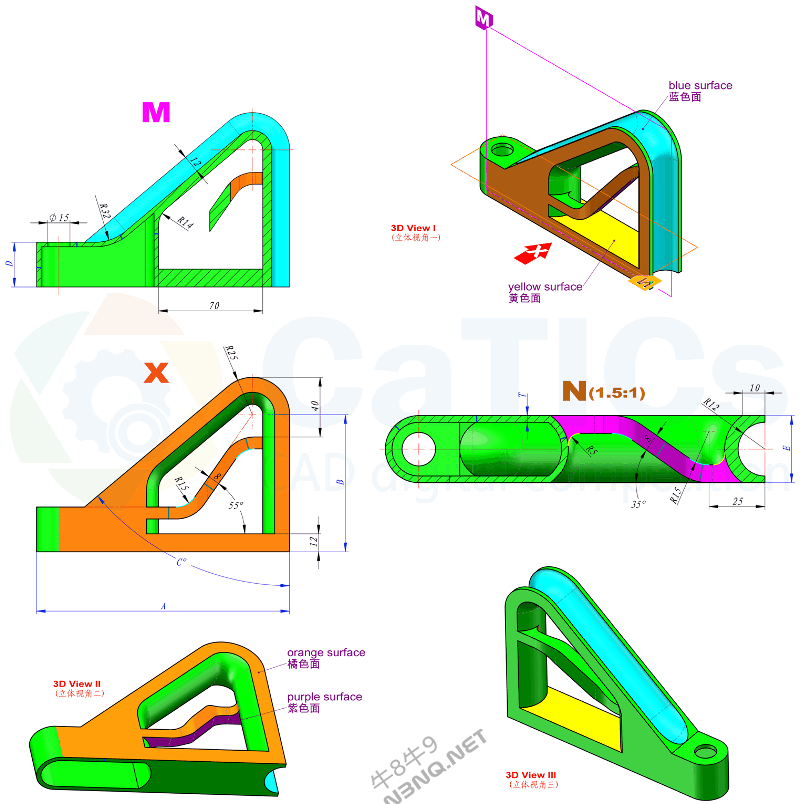

【题目】【注意】其中对称、相切、等距、重合等几何关系。【其他】同色圆弧半径相同，同色短线长度相等，模型未注壁厚均为T，仔细观察其形态。（输入答案时请精确到小数点后两位）【参数】A=170，B=92，C=50，D=30，E=30，T=3【问题...

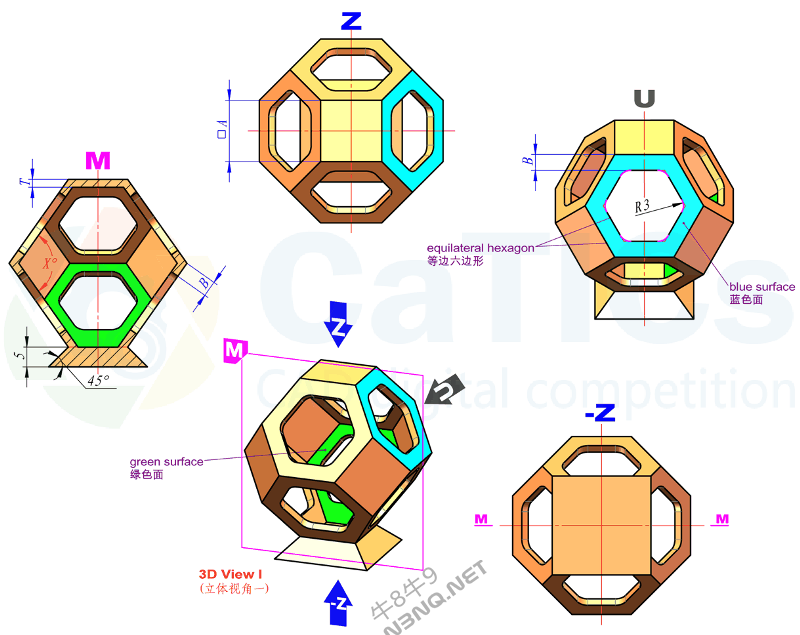

【题目】【注意】其中阵列等几何关系。【其他】同色圆弧半径相同，模型未注壁厚均为T，图中八个相邻六边形大小一致。（输入答案时请精确到小数点后两位）【参数】 A=15，B=4，T=2...

【题目】【注意】其中对称、相切、同心等几何关系。【其他】同色短线长度相等。（题图为示意图，只用于表达尺寸和几何关系，由于参数变化，其形态会有所变化）（输入答案时请精确到小数点后两位）【参数】A=80，B=50，C=35，D=40，E=61，...

【题目】【注意】其中阵列、共线、水平等几何关系。（输入答案时请精确到小数点后两位）【参数】A=60，B=35，C=60，D=3，T=4【问题】1、请问图中X=？2、请问模型体积是多少？【答案】1、9.382、7847.51...

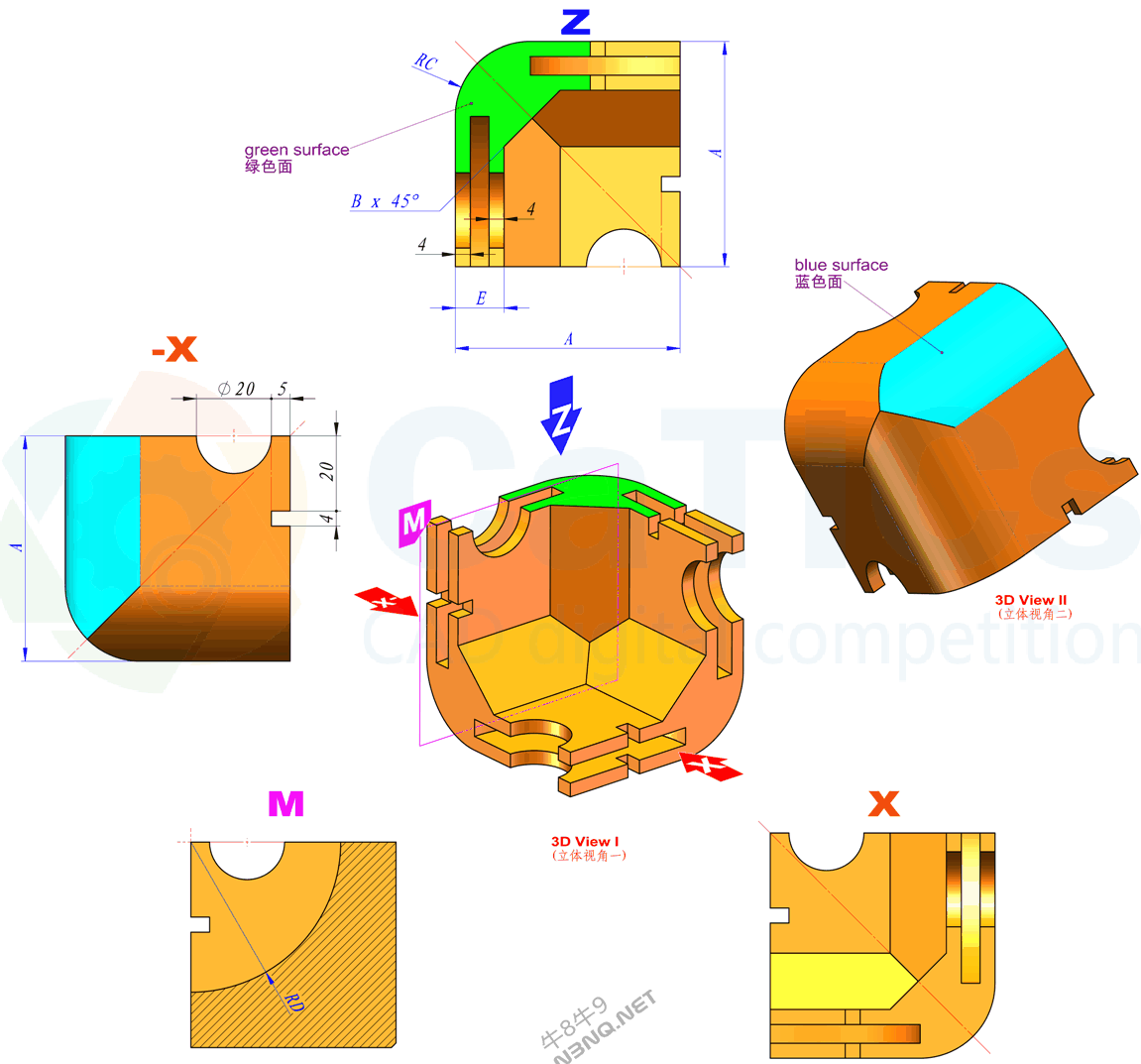

【题目】【注意】其中阵列、相切、共线等几何关系。仔细观察其形态结构。（题图为示意图，只用于表达尺寸和几何关系，由于参数变化，其形态会有所变化）（输入答案时请精确到小数点后两位）【参数】A=60，B=15，C=20，D=40，E=13【问题】...

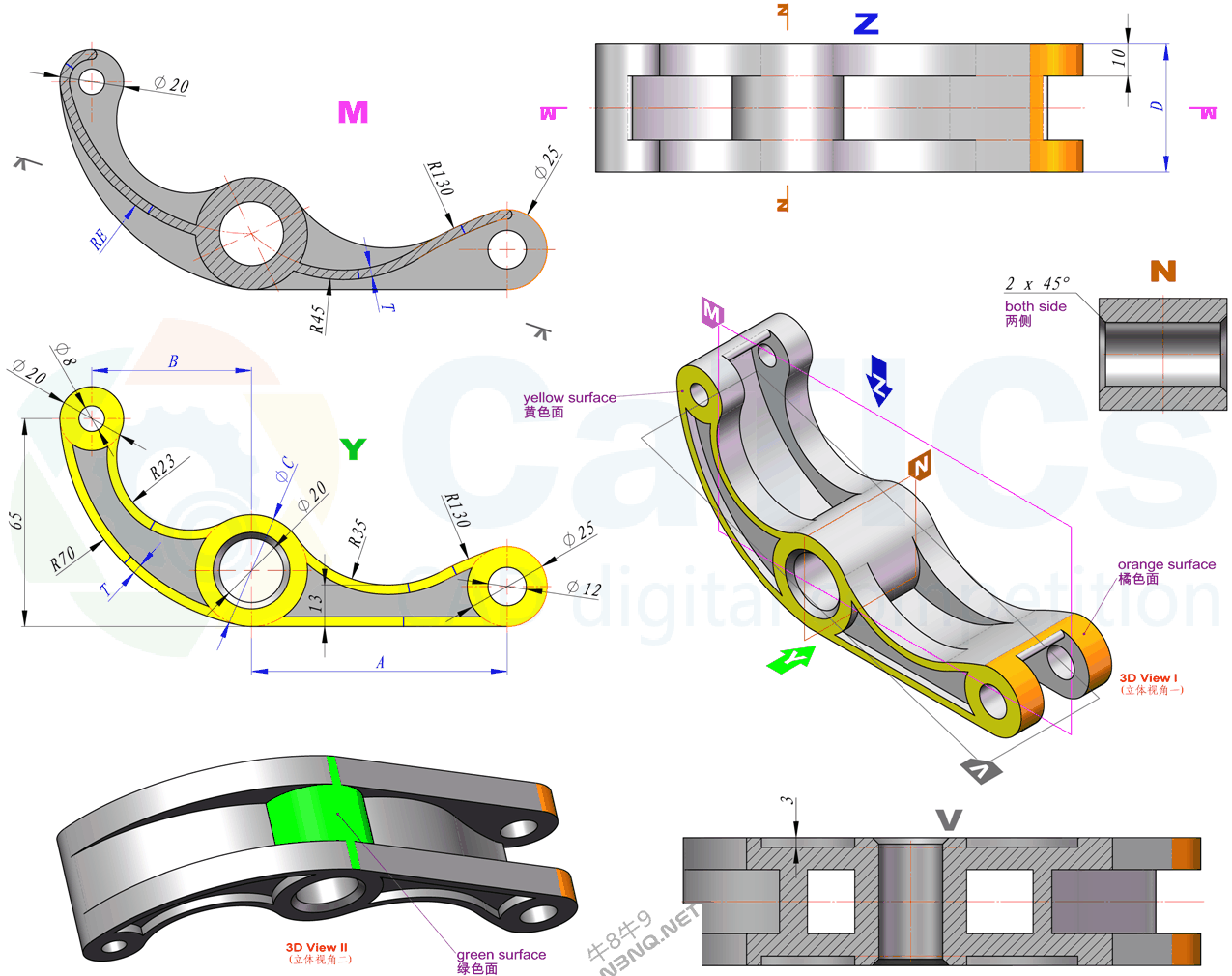

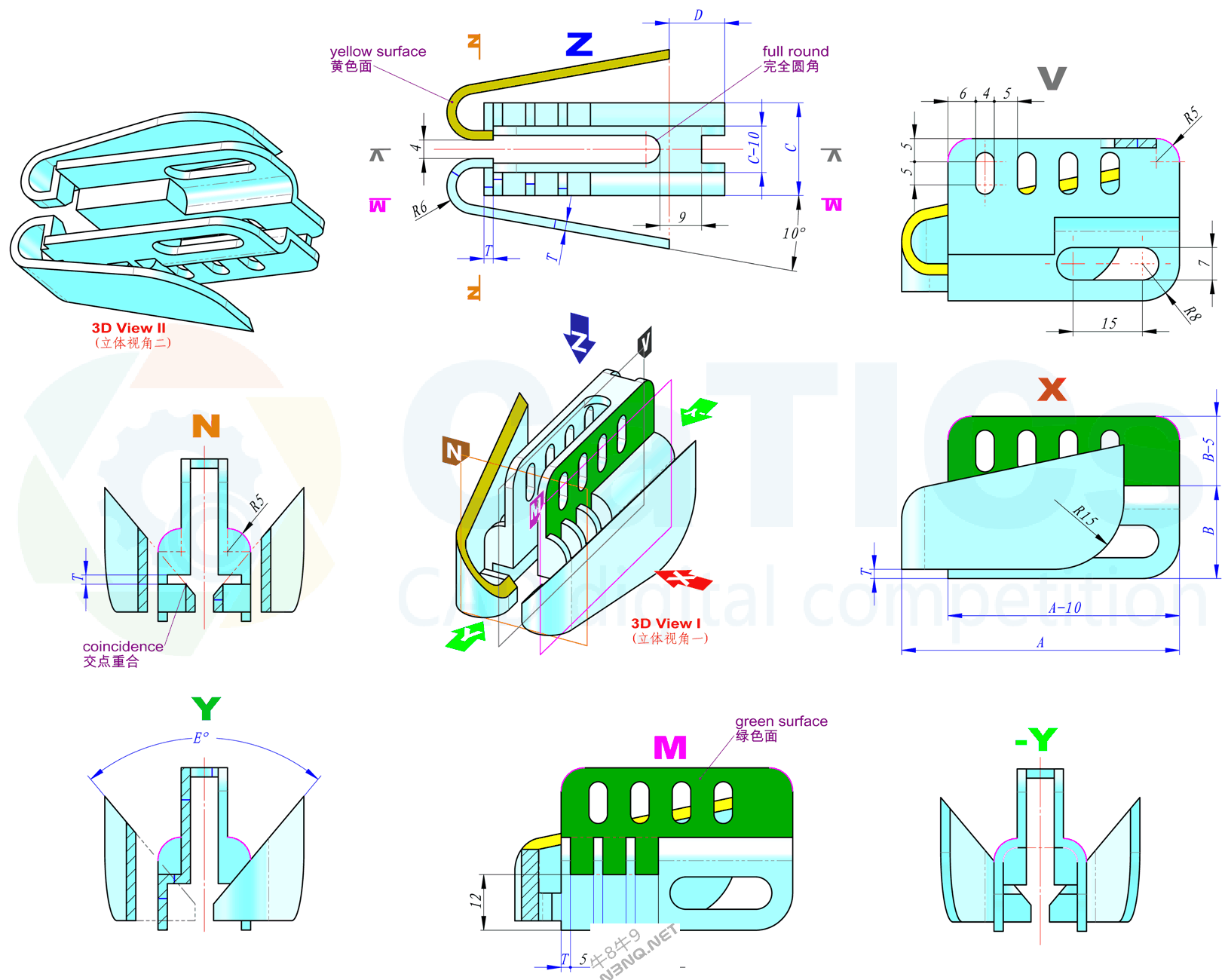

【题目】【注意】其中对称、相切、阵列等几何关系。【其他】同色圆弧半径相同，同色短线长度相等，模型未注壁厚均为T。（输入答案时请精确到小数点后两位）【参数】A=60，B=20，C=20，D=12，E=80，T=2【问题】1、请问图中黄色面的面...

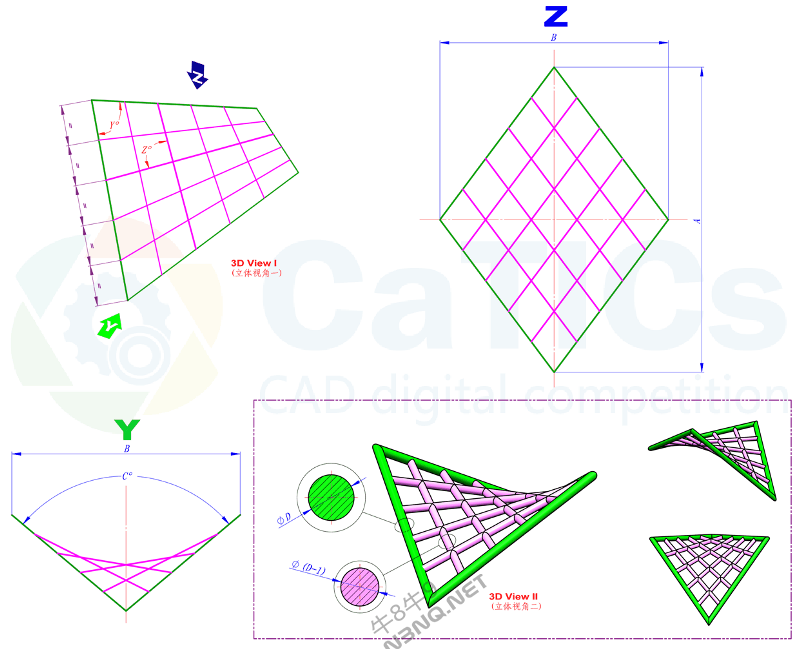

【题目】【注意】其中对称等几何关系。【其他】根据图中草图图形完成立体模型，草图尺寸为立体模型中圆柱的轴线尺寸。同色圆柱直径相同。（输入答案时请精确到小数点后两位）【参数】A=200，B=150，C=100，D=6【问题】1、请问图中Y=？（...

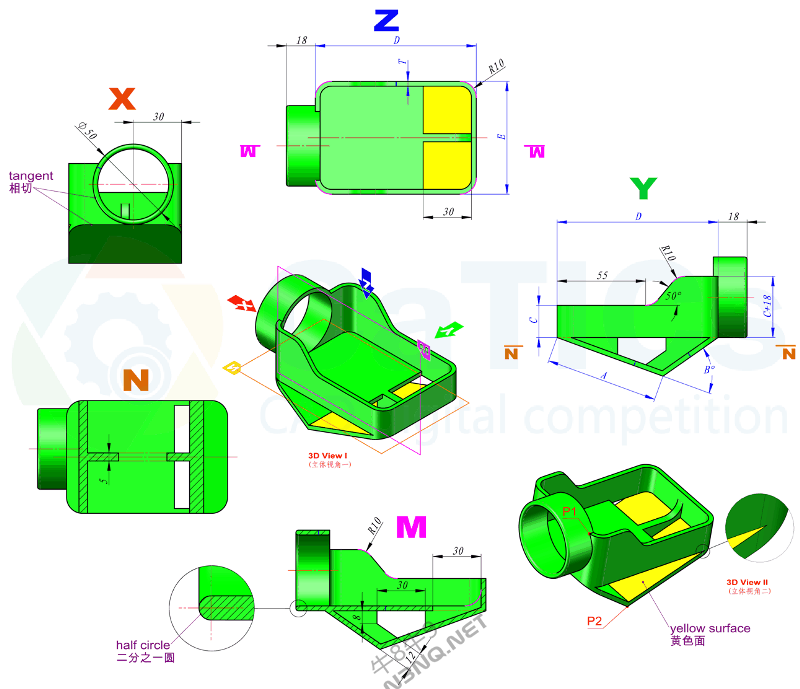

【题目】【注意】其中对称、相切等几何关系。【其他】同色圆弧半径相同，同色短线长度相等，模型未注壁厚均为T。（输入答案时请精确到小数点后两位）【参数】A=70，B=55，C=20，D=100，E=70，T=3【问题】1、请问图中P1到P2的距...
