有时我们需要把模型的特征删除,或者转成中间格式发给配合方。这样做的目的其实就是为了保护我们的劳动成果不会轻易被别人二次引用。

不过,转成中间格式必竟是存在一些弊端的。如果我们只是在同软件这间进行传播,因此不想转中间格式,只想删除模型特征,这里可以使用“转换至实体”功能。

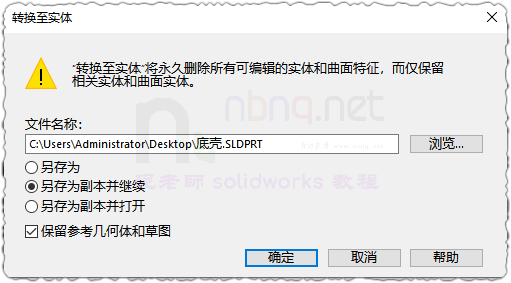

例:上图中,我们想删除那些建模过程,可以在零件上右击,跳出的菜单2处选转换至实体。

转换时比较高级的地方是,我们可以为模型保留草图和参考的几何体。


需要注意这个过程是不可逆的,无论何时,你再也无法将它转回去了。所以一定要备份好原始图档。

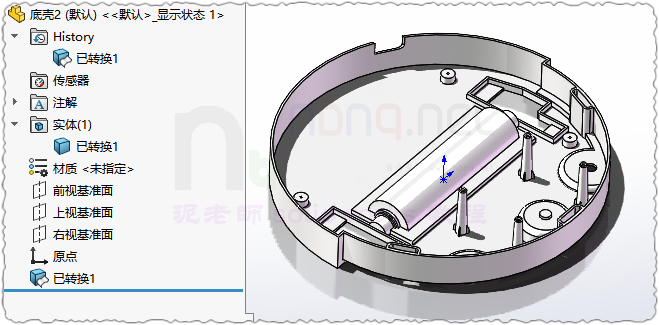

上图就是转换后的文件。只有实体模型,删除了建模过程 。

没有经过牛8牛9教程网允许,不得转载。
