CaTICs 3D15-H07 题目和答案

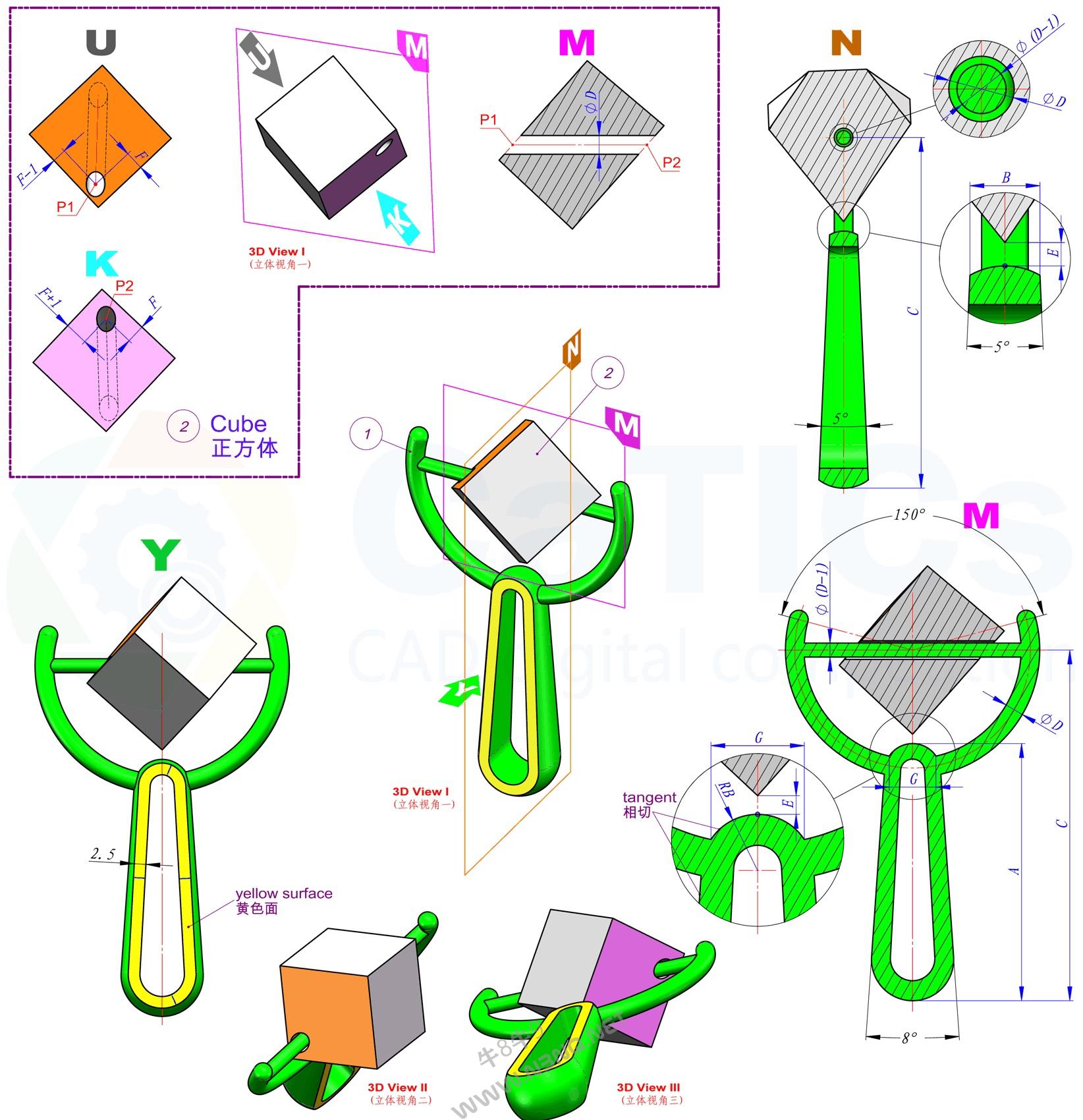

【题目】【注意】其中同心、共线等几何关系同色短线长度相等图中包含实体①和实体②两个实体模型【参数】A=55, B=6, C=75, D=4, E=2, F=4, G=10【问题】1. ...

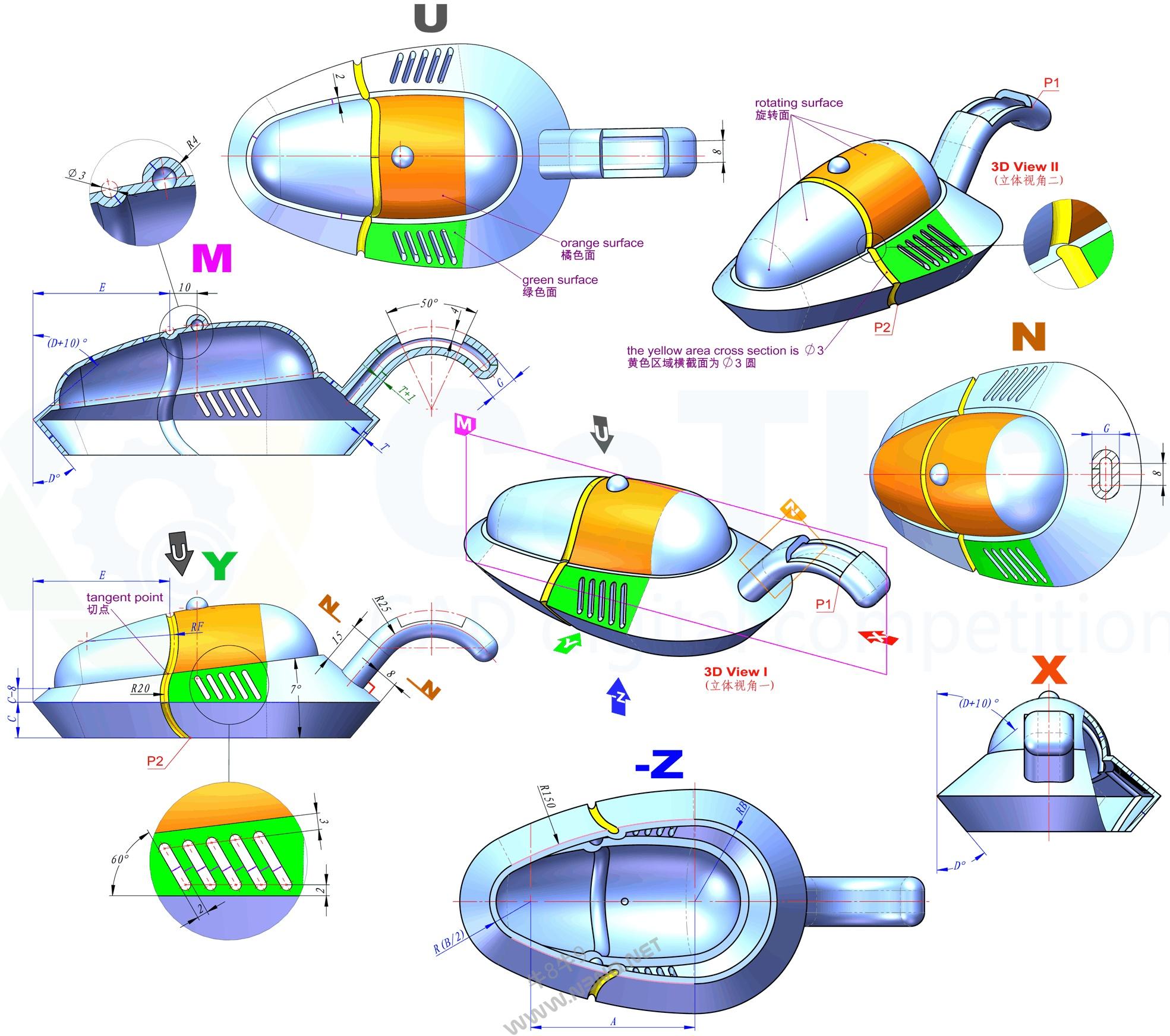

【题目】【注意】其中相切、对称、垂直等几何关系同色短线长度相等，仔细观察其形态【参数】A=60, B=30, C=13, D=40, E=50, F=30,G=10, T=1【问题】1. &nb...

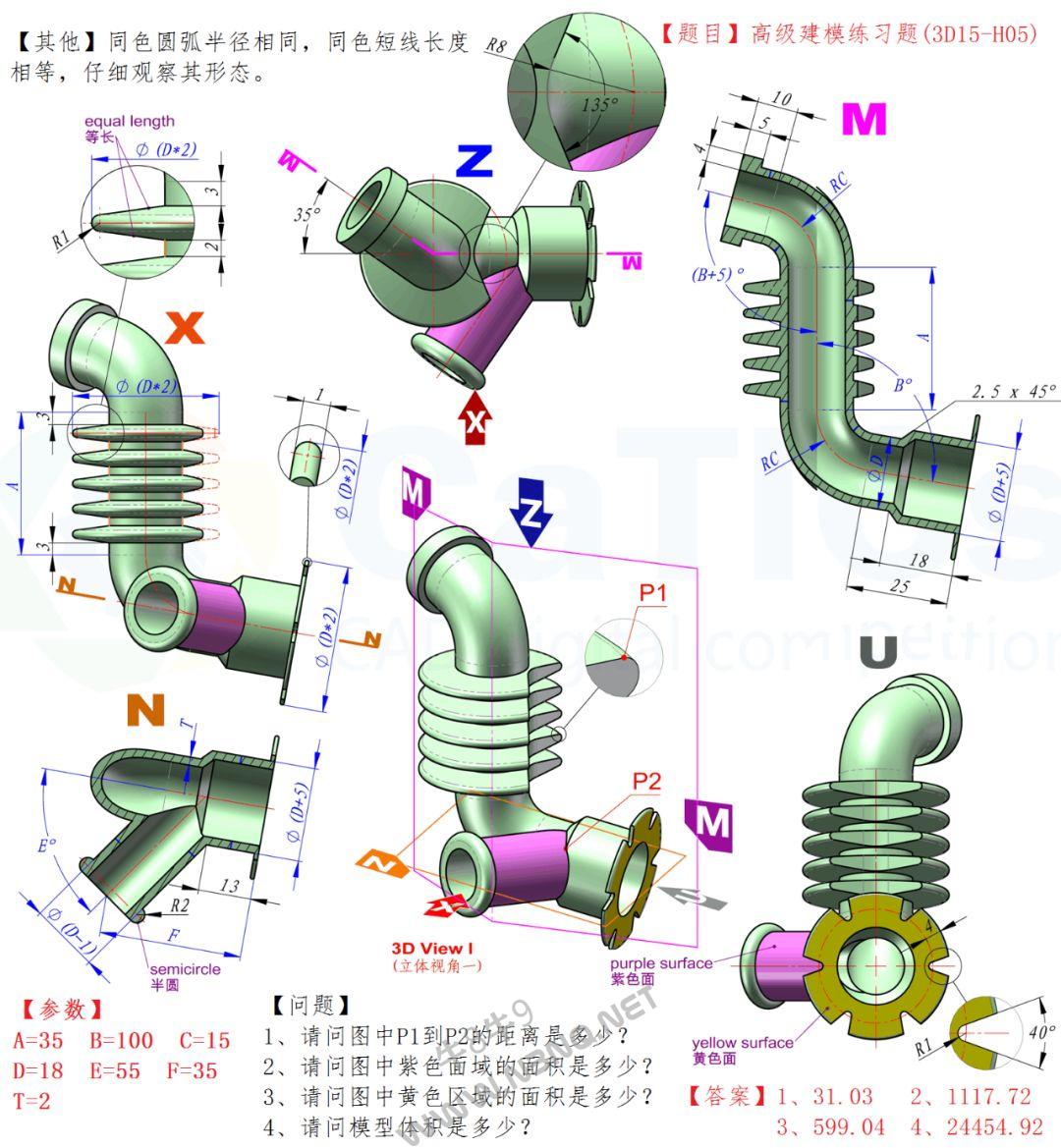

【题目】【注意】其中相等、阵列、相切等几何关系。同色短线长度相等，未注壁厚为T，注意M剖视图的剖切方式，仔细观察其形态。【参数】A=35, B=100, C=15, D=18, E=55, F=35,T=2【问题】1. ...

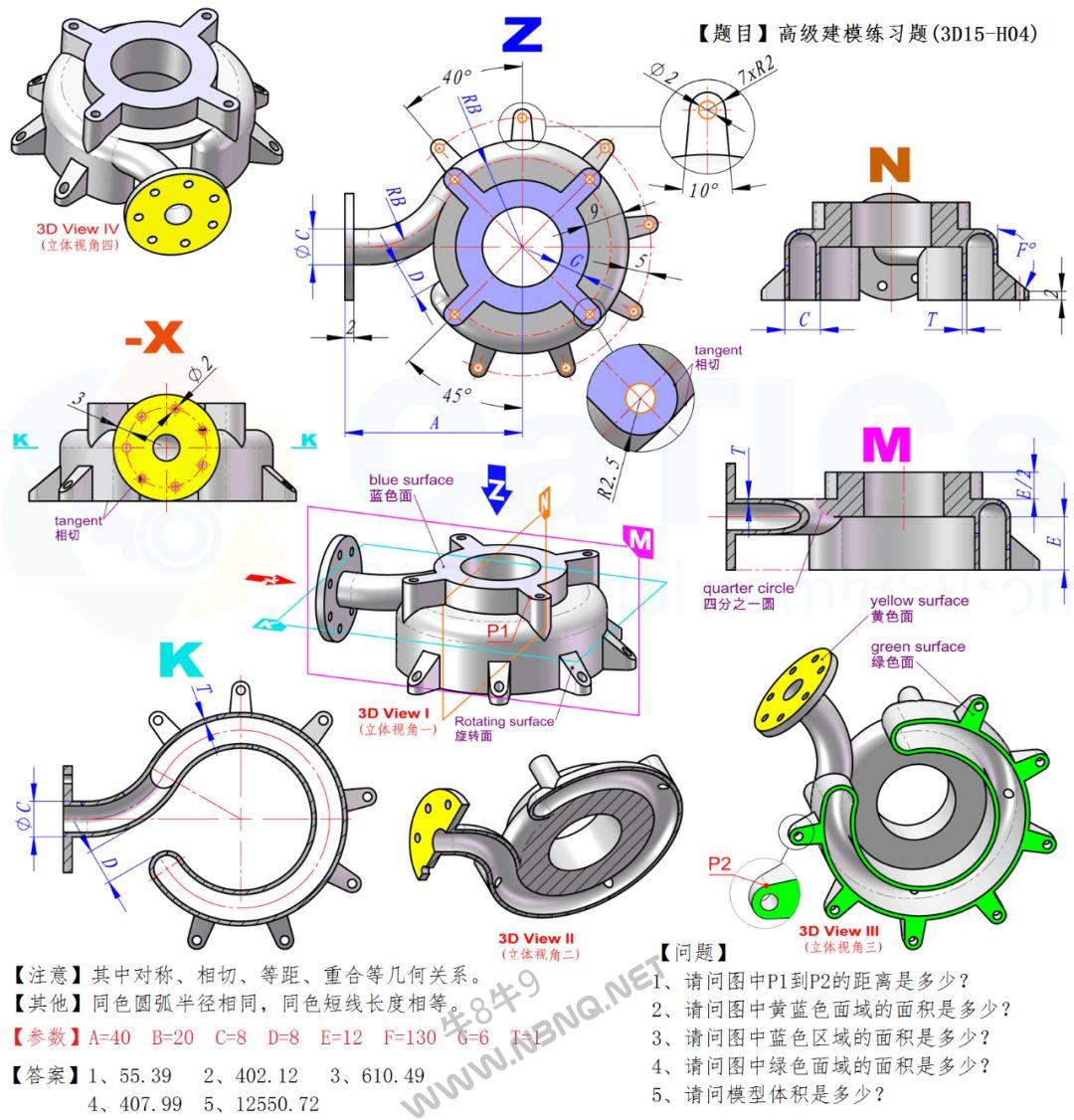

【题目】【注意】其中同心、阵列、相切等几何关系。同色圆弧半径相同，同色短线长度相等。【参数】A=40, B=20, C=8, D=8, E=12, F=130, G=6,T=1【问题】1. 请问...

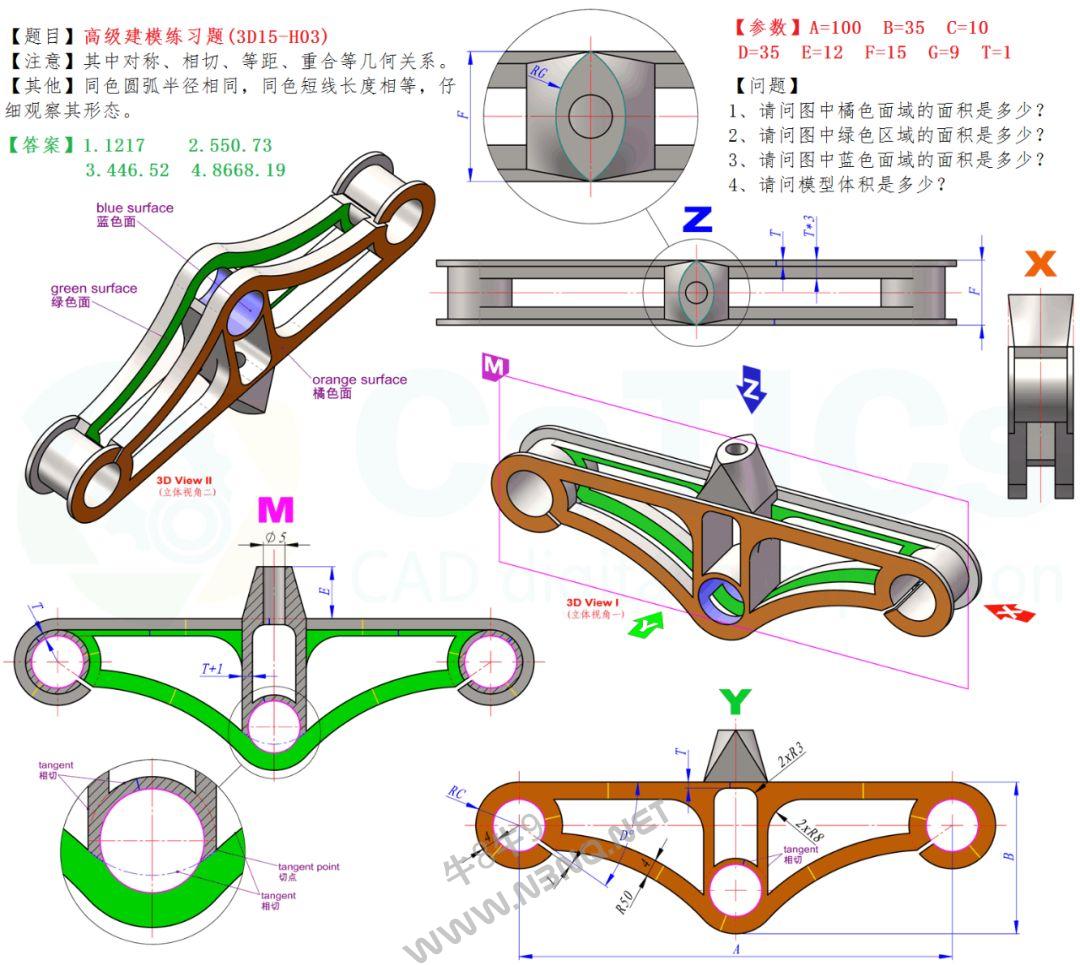

【题目】【注意】其中对称、相切等几何关系。同色圆弧半径相同，同色短线长度相等【参数】A=100, B=35, C=10, D=35, E=12, F=15,G=9, T=1【问题】1. 请问图中...

【题目】【注意】其中阵列、共线、相切等几何关系【参数】A=64, B=36, C=28, D=7, E=50, F=28, G=16【问题】1. 请问图中蓝色区域的面积是多少？2. &...

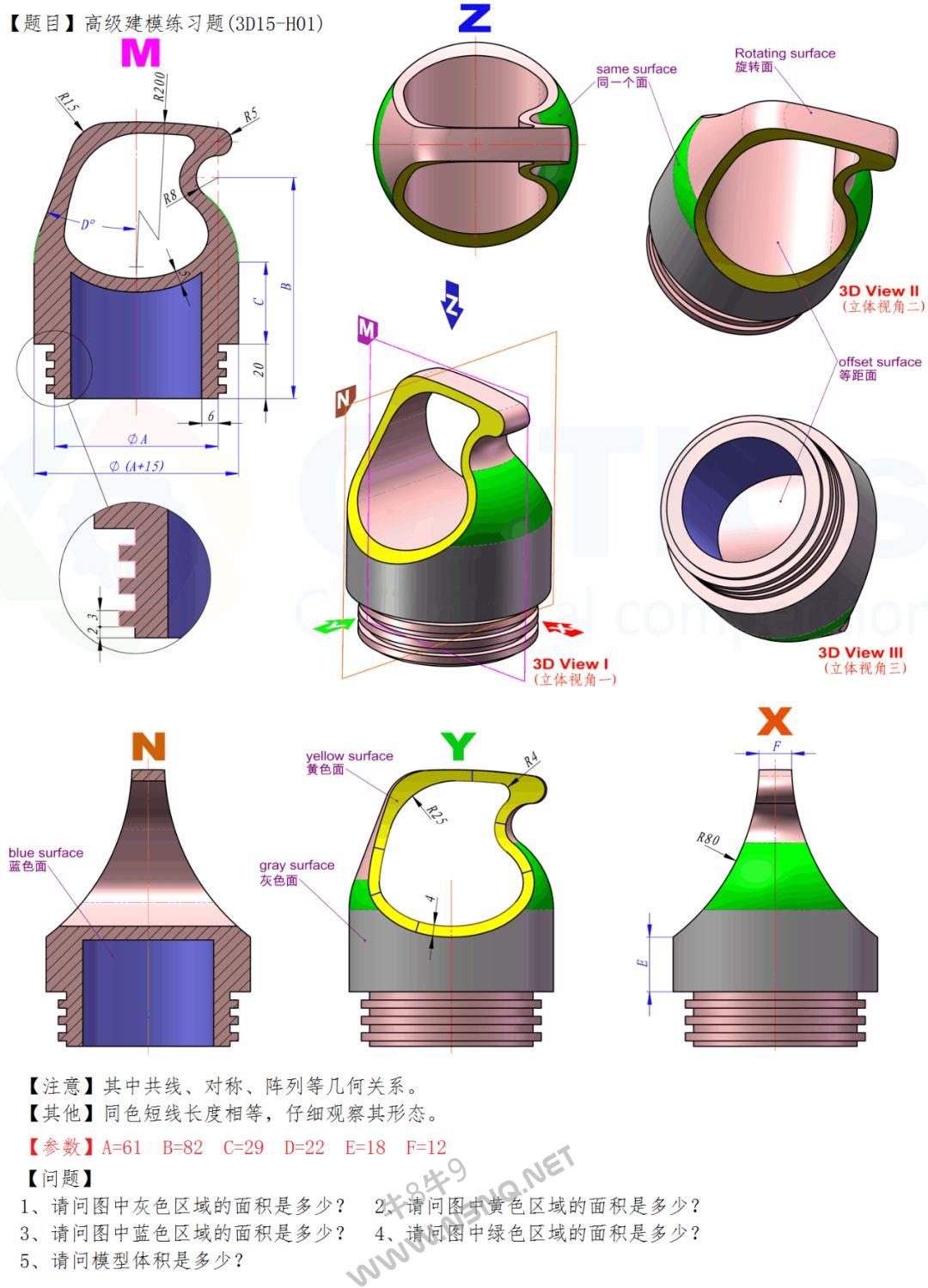

【题目】【注意】其中等距、对称、相切等几何关系。同色圆弧半径相等，同色短线长度相等【参数】A=60, B=81, C=30, D=21, E=20, F=12【问题】1. 请问图中灰色区域的面积...

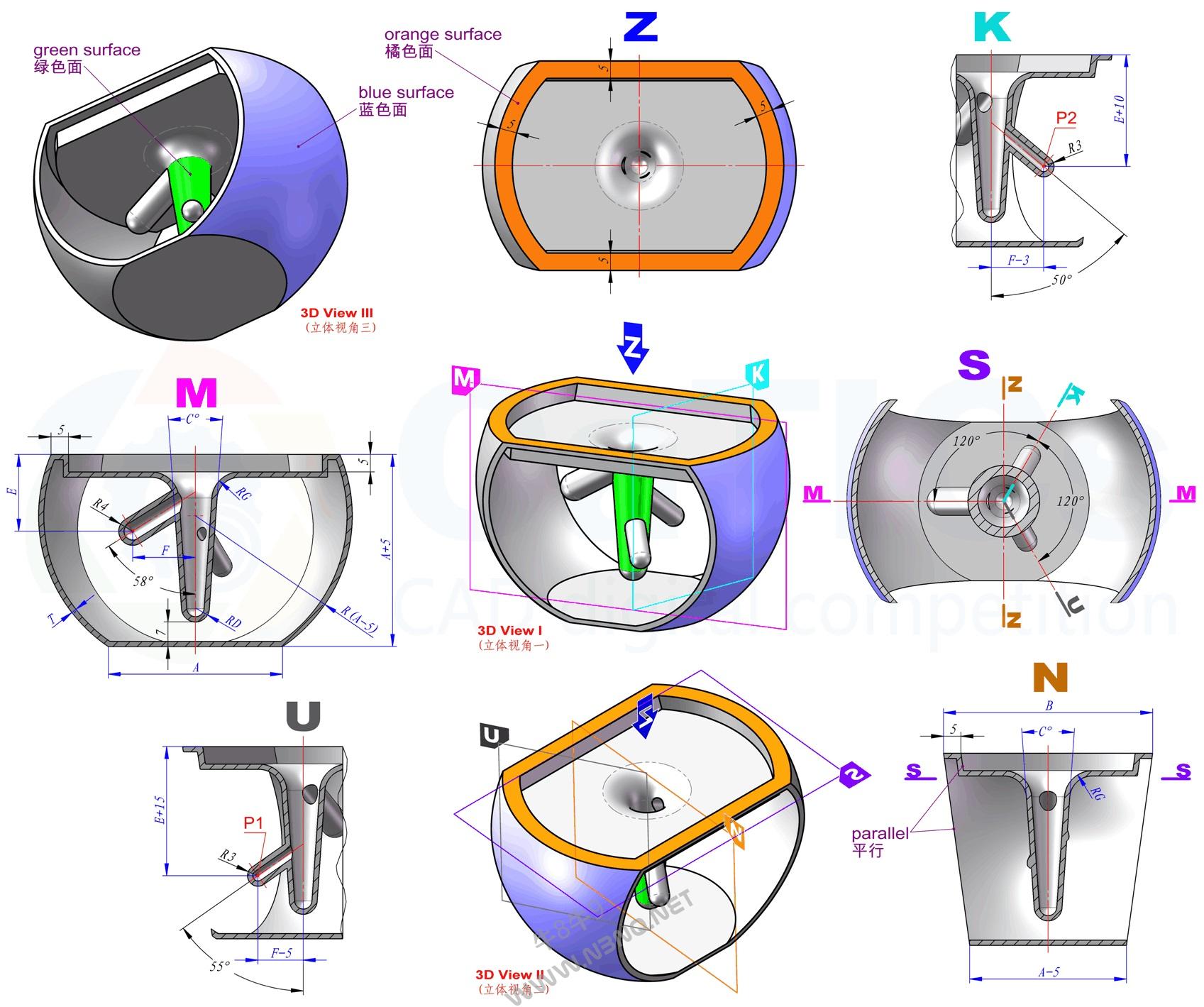

【题目】【注意】其中平行等几何关系P1到P2两点为球心，模型壁厚均为T，仔细观察其形态。【参数】A=50, B=60, C=6, D=4, E=22, F=18, G=8,T=1【问题】1. &...

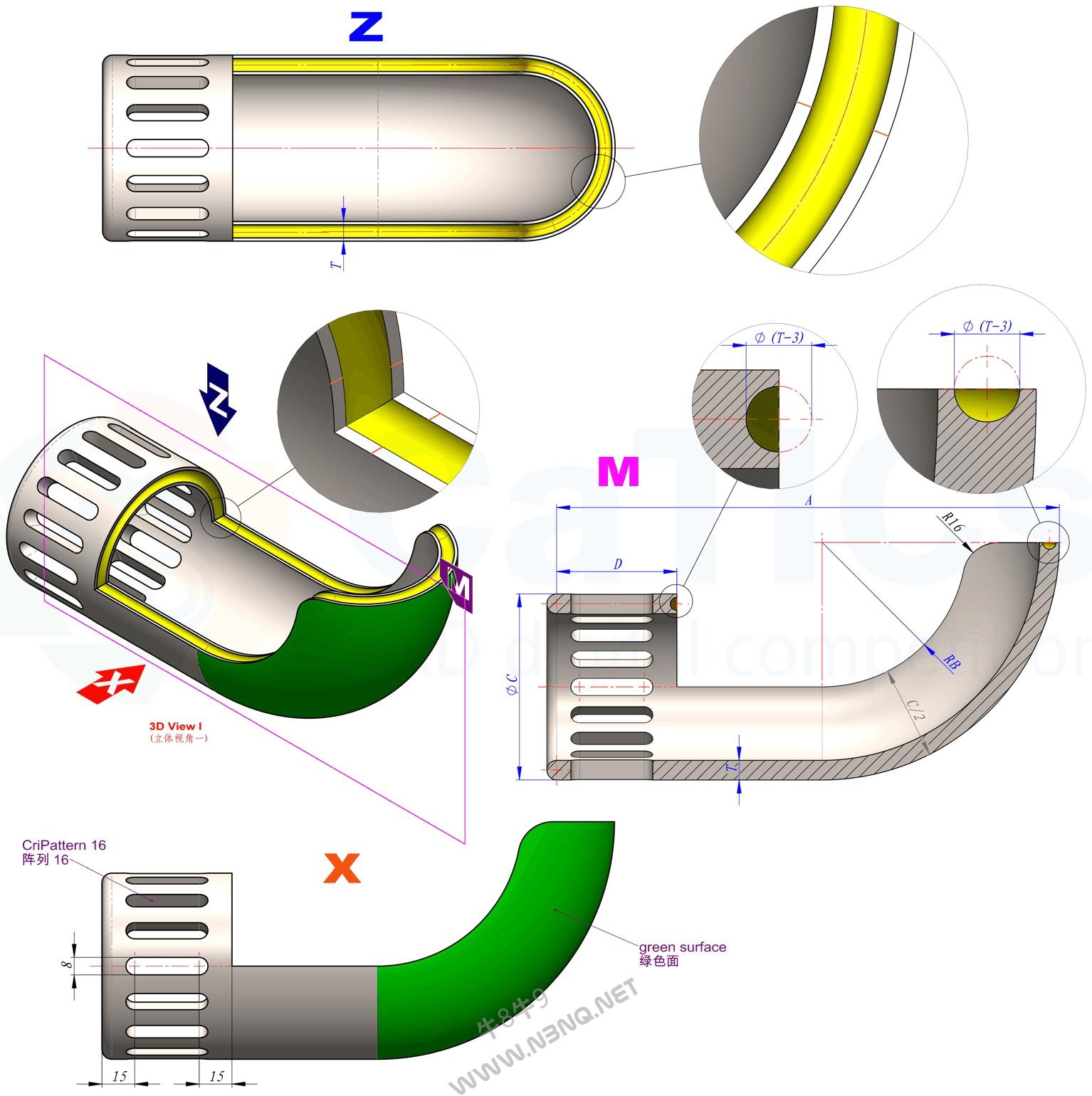

【题目】【注意】其中相等、对称、相切等几何关系。同色圆弧半径相同。【参数】A=50, B=16, C=8, D=5, E=10, F=7, T=1.5【问题】1. 请问图中黄色区域的...

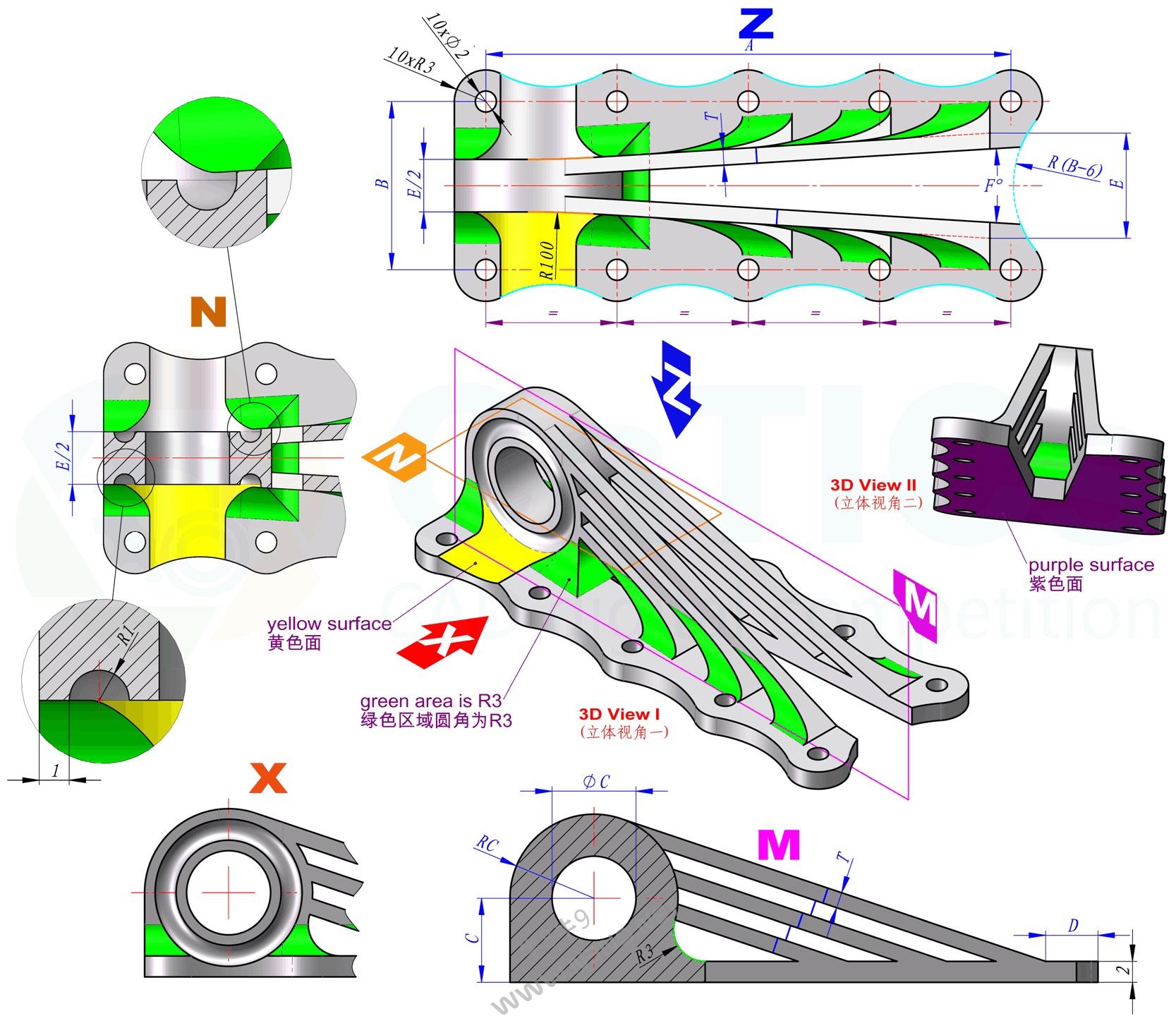

【题目】【注意】其中阵列、对称、相切等几何关系同色短线长度相等，未标注壁厚为T【参数】A=230, B=66, C=85, D=55, T=9【问题】1. 请问图中绿色区域的面积是多少？2.&n...
