这个模型的倒角比较多，不要漏了。另一个显著的特点就是所有的孔都是直管螺丝孔，近端倒角。所有使用异形孔向导时注意勾选，同时也要注意孔的深度。

绘制过程：

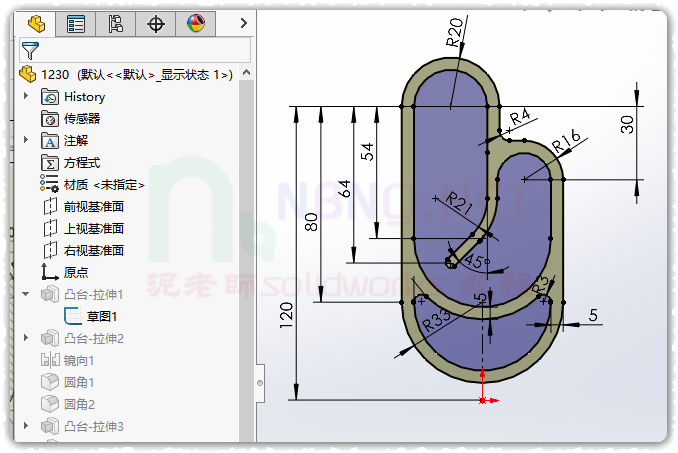

前视面绘草图，拉伸凸台，两侧。把主体做出来。

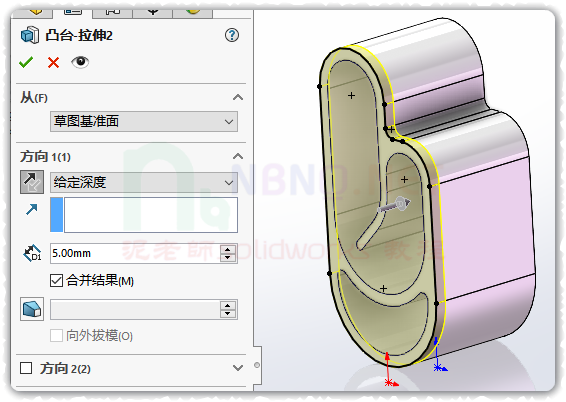

在边端引用最外侧轮廓草图，拉伸一个平盖把平面封起来。然后镜像一下。形成一个完全闭合的实体。

到这一步可以继续后面的模型绘制了，不过我是先倒好最外侧的圆角，同学们可以先不倒圆，等所有特征都绘好了再倒角，会更容易控制。

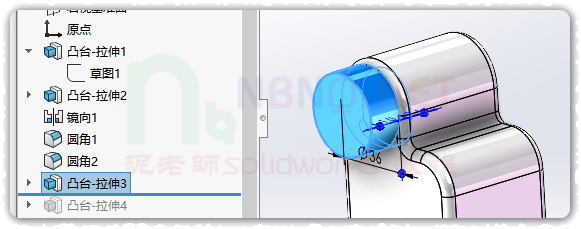

高的那个圆上绘草图，拉伸一个凸台。注意都是实心的，向内的尺寸要填好。

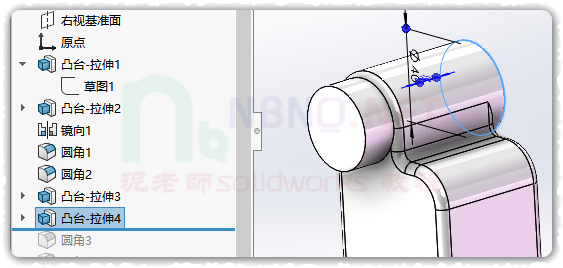

背面也拉伸一个出来。

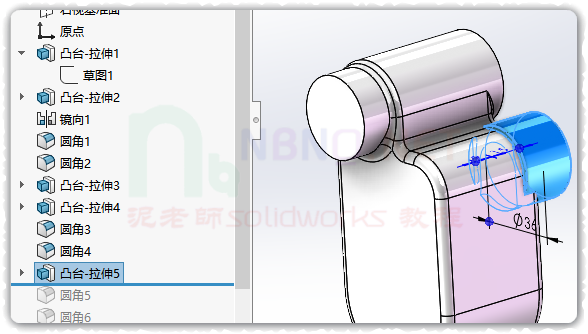

同样的，把矮的那头也弄好。

注意，如果对倒角不是很在行的，先不要倒圆角，最后再倒。这里我是先倒好的，大家可以忽略哦。

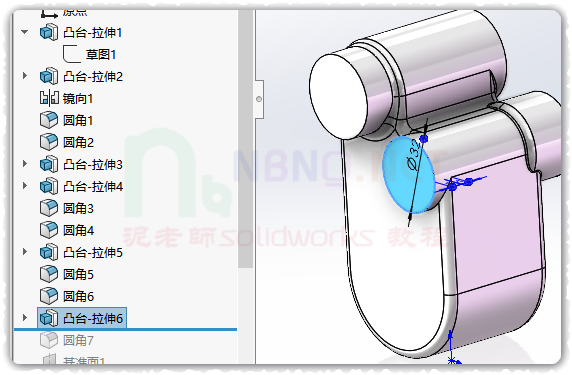

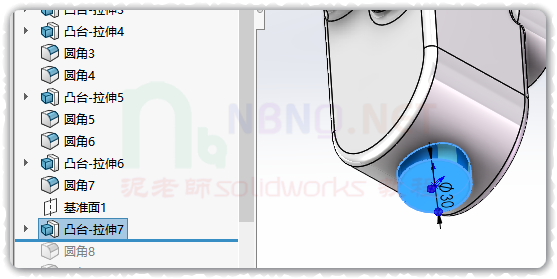

从底面向上也拉伸一个实心的凸台。这个简单，成型到弧面上即可。

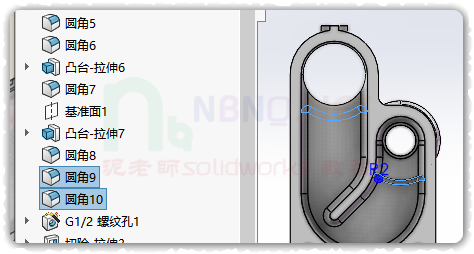

现在可以把所有圆角都倒好了。内侧外侧，各个接头的地方都倒好。有些内部的倒角不太好处理的时候，可以把模型剖切开，就很方便操作了。

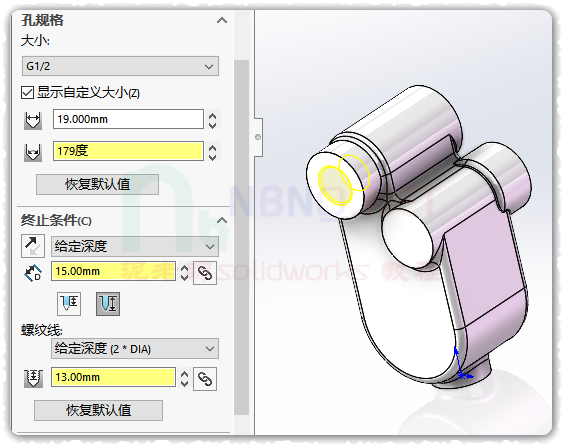

然后就是做各个孔。使用异形孔向导，依次把孔打出来。

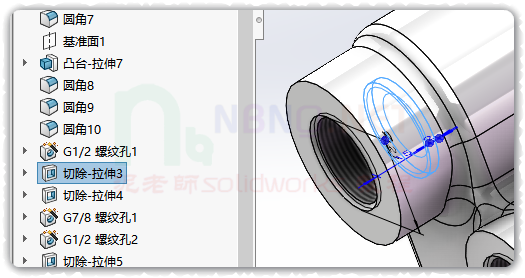

有两个地方是有退刀槽的，也要拉伸切除一下。

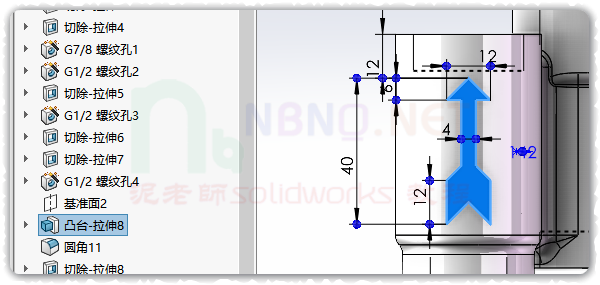

在顶部新建一个基准面，画箭头的草图。可以拉伸凸台把箭头做好。注意不是包覆。

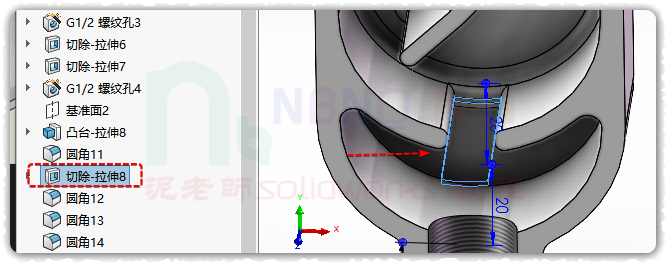

内部还有一个地方要切个口子，如下图这样。然后倒角2，整个过程就结束了。

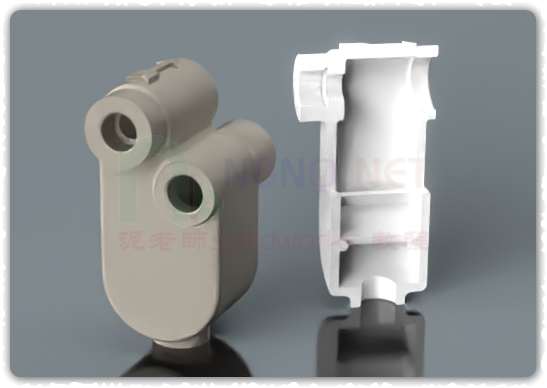

最后退出剖切。用keyshot简单渲染一下。
