Solidworks工程图中，对于孔很多的情况下，我们一般使用“坐标”位置的方式进行标注。尤其大小不一，分布不规则的时候，更是只能使用绝对位置坐标来标注了。

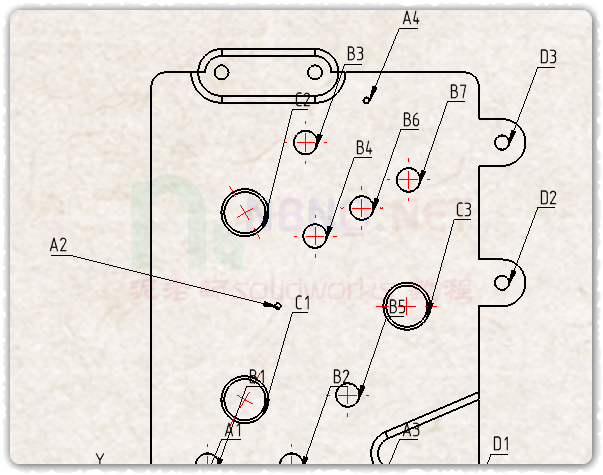

上图零件中，孔一共有四种，很多个。就非常适合使用孔表。
孔表的使用方法也非常简单：

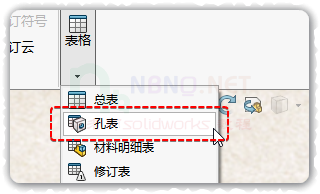

点击工程图工具栏的【表格】，下拉小三角，找到孔表。

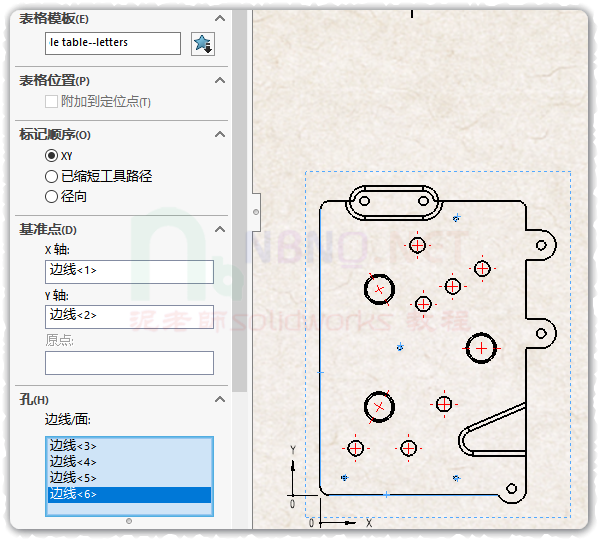

表格模板：Solidworks众多模板中的一个，可以对样式进行自定义，图省事的可以直接使用默认模板。
标记顺序：适合的就行。
基准点：可以先一个点来做为原点。示例中因为零件的边框是倒圆的，所有取XY两轴的交线。
孔：直接框选需要标注的孔，或整个面，或单独几个孔。
这样直接在鼠标点击的地方生成孔表格，一次完成了。
同样地，对于孔的表示方式，下边也有详细设置。可以是字母或数字。
当你全选所有孔时，系统会自动对孔进行分类，不同的孔按不同的序头表示，这点非常好，可以节省设计师的大量时间。
当然也可以对所有标记添加引线等。只需框选，然后添加引线即可。如下图这样。
需要注意的：
用异形孔向导做的孔，缩放比例后虽然孔变了，但工程图中调用的还是向导使用的孔规格。所以它还是老的值 。不过使用特征切除的孔是随着变的。
这点以后在工程图中注意一下好了。在进行设计时，如果用到相关功能，最好是先缩放比例，后打孔，或者进行缩放过的孔重新打一遍。
细心的你也许会发现，表格的“大小”一栏，会调用众多的孔信息，不够精减不够美观。需要的朋友可以参考以下文章，孔表模板进行设置
