这个图绘制进程难度中等，不过图纸理解有一定难度，不小心就会看错的哟。来试一下吧。

绘制过程：

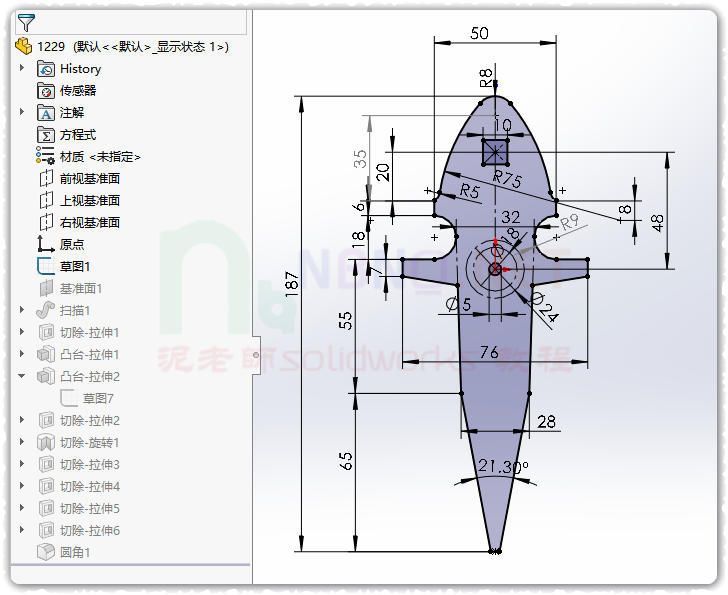

前视面绘草图。然后退出，留着后面用。

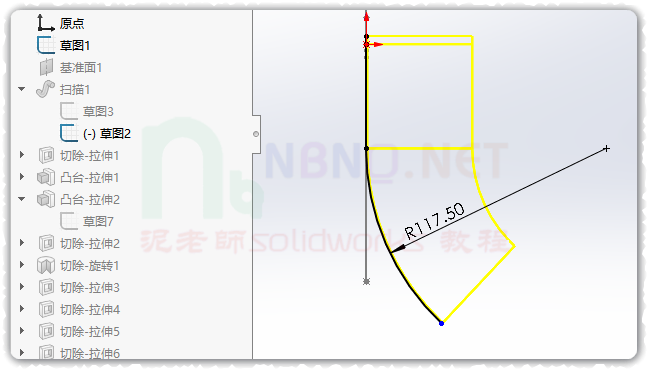

模型的下半部分是弧形，要扫描出来，所以我们这样：在右视面绘如下草图，当做扫描路径。

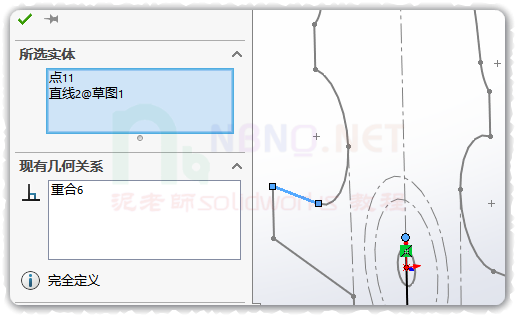

一定要注意约束关系。这个草图的竖直部分和草图1重合，弧形顶点要超出草图1的最外侧。最上方点和草图1的圆心向上那条横线重合。

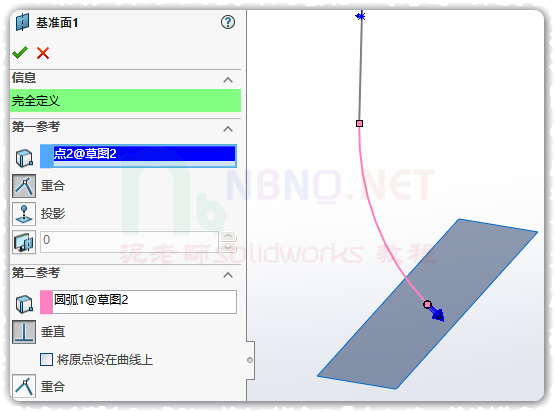

通过草图2的下顶点建一个新的基准面。

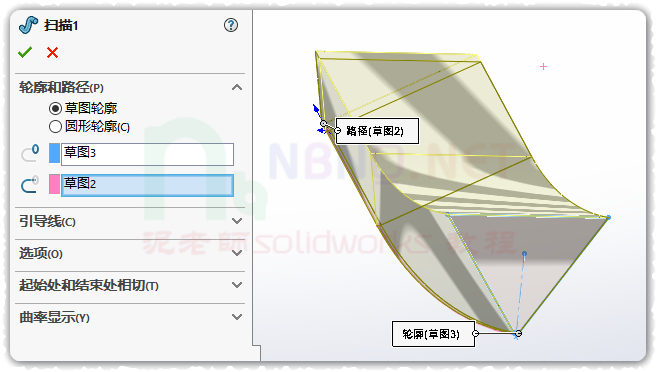

在新面上画草图轮廓。然后扫描，做出来下面那半部分。

前视面新建草图，引用草图1的部分线条如下，【拉伸切除】-把扫描出来的实体切除一下。

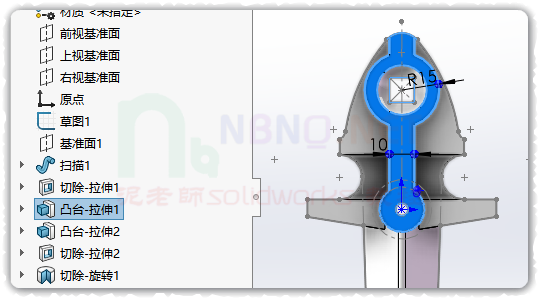

继续在前视面新的草图，引用草图1的部分线条如下，拉伸凸台。

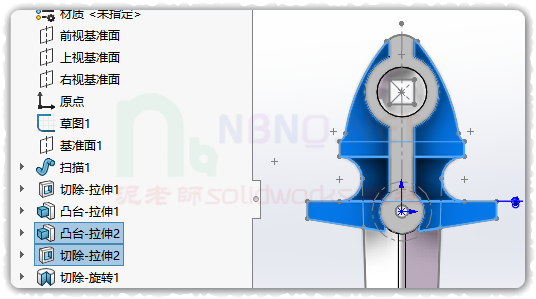

再来一次草图，再拉伸。再做个切除。依次把上半部分做好。

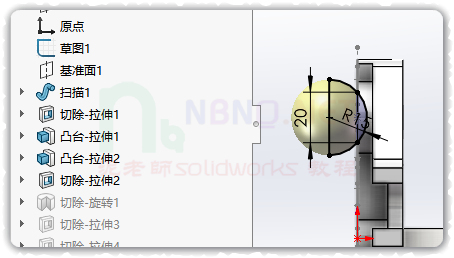

右视面草图如下，旋转切除一下。

到这步草图1就基本没用了，可以隐藏起来。

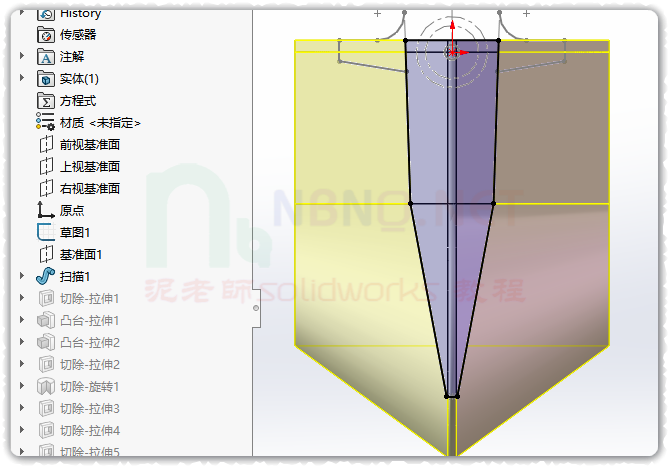

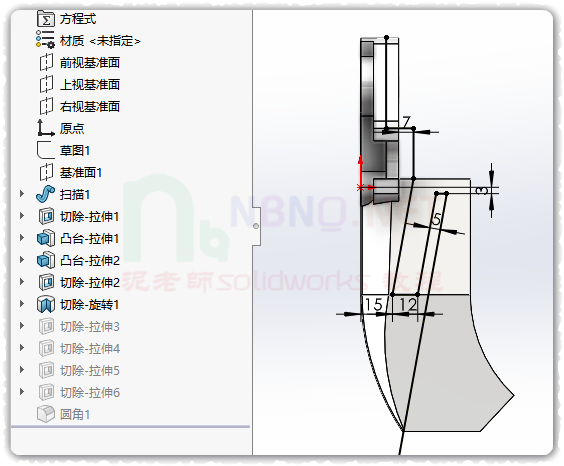

在右视面画草图如下图，做拉伸切除，两侧。

在前视面画一个小圆，切除，完全贯穿。

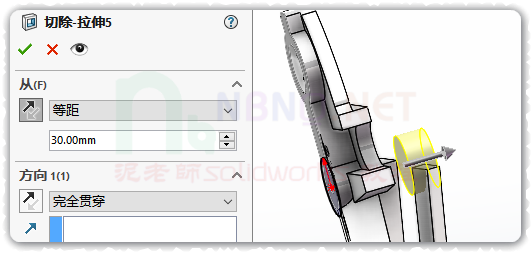

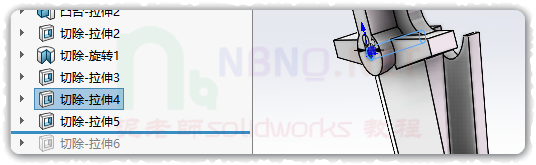

再来一个圆（注意这个圆是正交切那个厚度是5的斜面的，所以可以在右视面画草图），把斜面切出来个半圆。

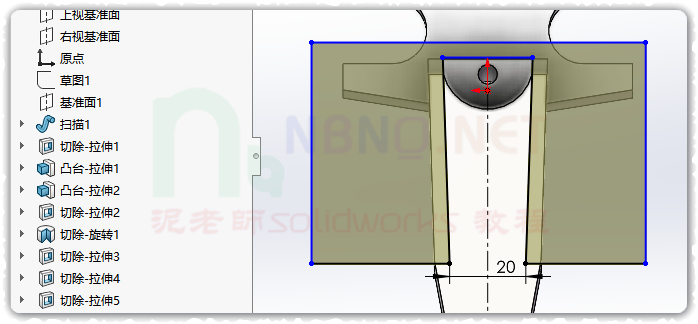

在厚度是5的斜面的底面上做草图如下，切除。

特别注意这个草图必须在那个面上。边线一边距离是20，另一边和半圆相切。这样才对哦。

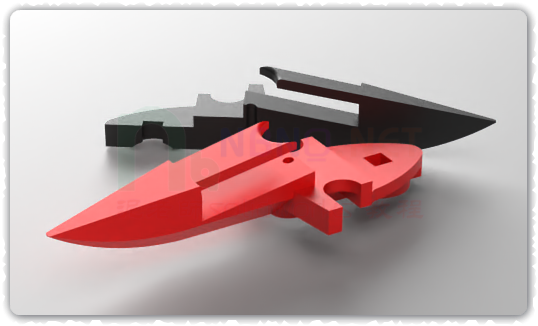

最后倒个圆角就好了。
