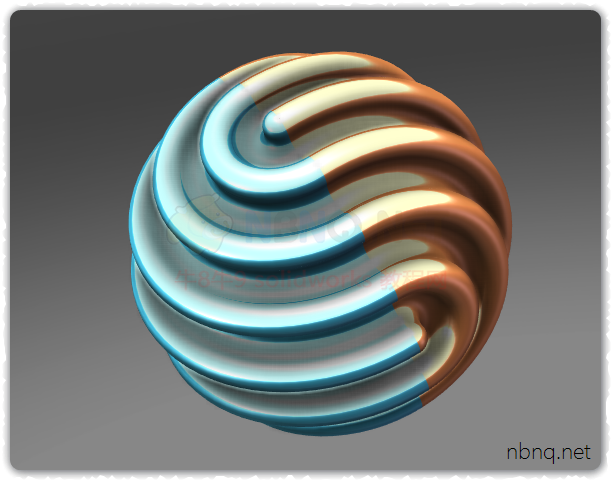

处理这样的图形，首先要正确分析图形的结构，合理安排建模流程。

仔细看这个图，其实是由两部分组成，两个半球都是完全一样的。所以我们肯定会用到【移动/复制】命令。然后再往上推，半球怎么绘制？一个旋转就搞定了。这样的话这个图就非常简单了。

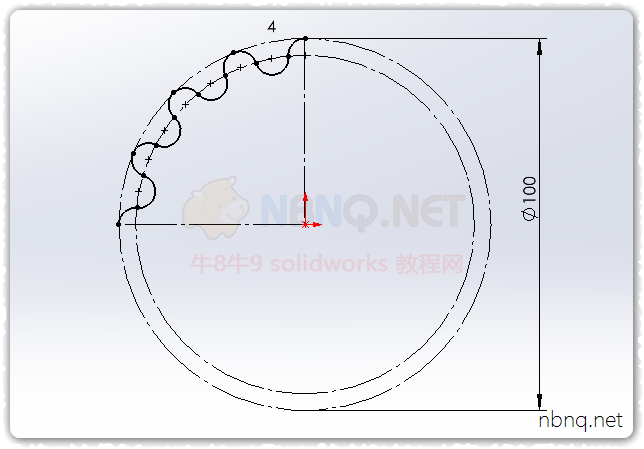

前视面画草图如下：

对于这种以圆上阵列的特征草图，阵列时会很容易出错的，而且由与这个草图的特殊性，只有一个大圆的直径，小圆是由数量来决定的，所以阵列就更好控制了。

因此，我们阵列时可以先少部分进行，只阵列1/4。

然后再另起草图2，直接转换草图1。然后再添加构造线镜像，会比直接一步阵列多个安全得多。这也是一个很实用的草图技巧。

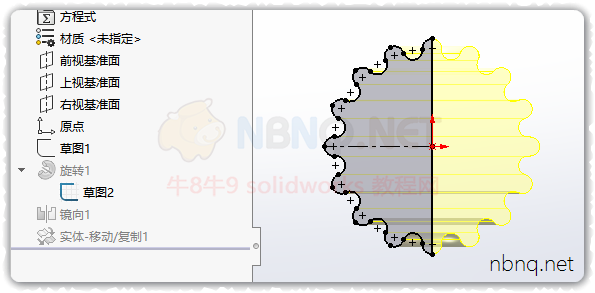

旋转出实体。注意取消【合并结果】。

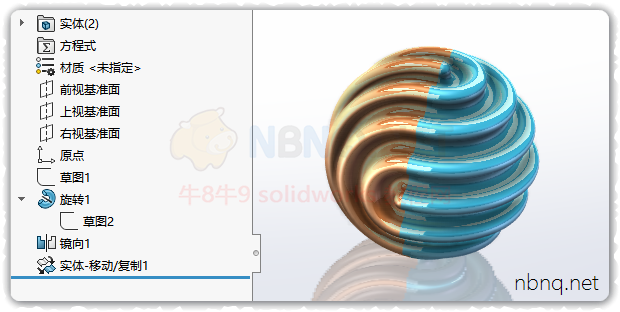

镜像一下，然后移动复制，沿Z轴旋转90度即可。

到此，这么简单就绘制好了。

很多时候，不经意间的一个小技巧会大大提高绘图效率。经常关注我们的朋友一定要多看细节，认真阅读哦。
