这个造型几何特征明显，特点鲜明。我们一起来看一下绘制过程：

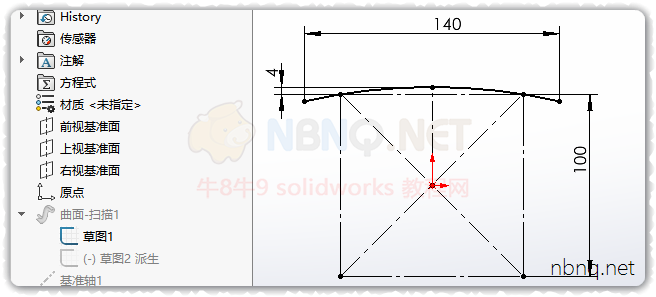

前视面画草图如下，以一个正方形的构造线为基准，在上面画一个距离为4的弧，弧交于左右两点。
退出草图。同时选中右视面和这个草图，【插入】-【派生草图】，在右视面生成一个一模一个的草图。

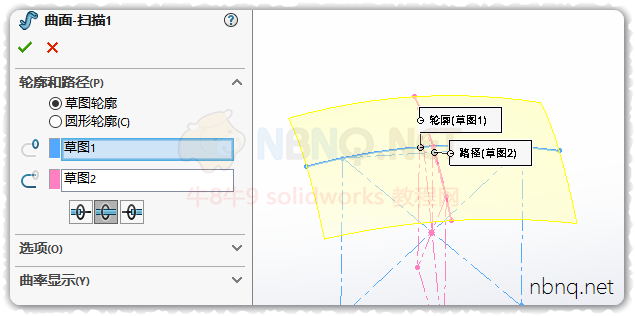

然后扫描曲面，做出一个球形弧面。

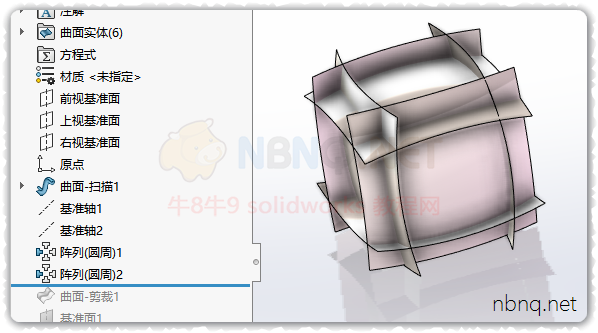

做两根阵列轴，使用这两个轴圆周阵列，使面包围成一个正方体。然后使用剪裁曲面，把多余部分剪掉。

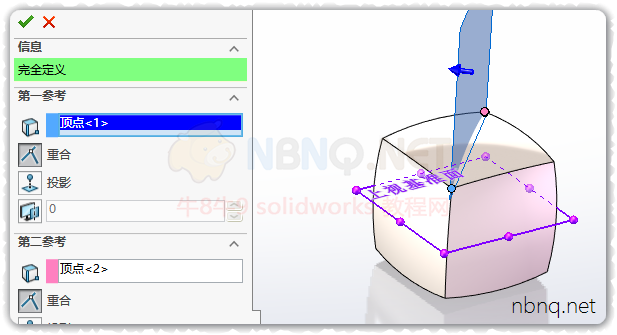

做一个能把正方体斜着切开的基准面。

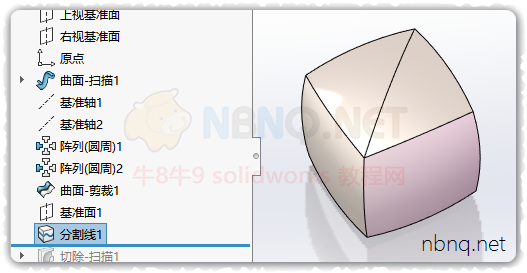

生成一条分割线。

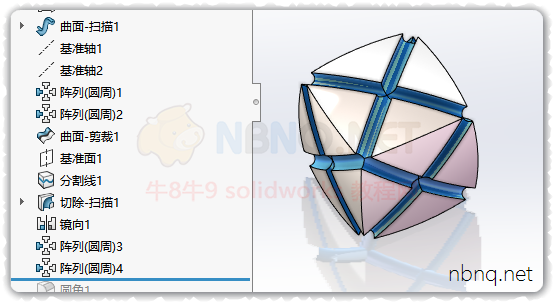

使用这条线扫描切除，圆形轮廓。把中间的槽切出来。先镜像，再阵列，使其充满所有面。

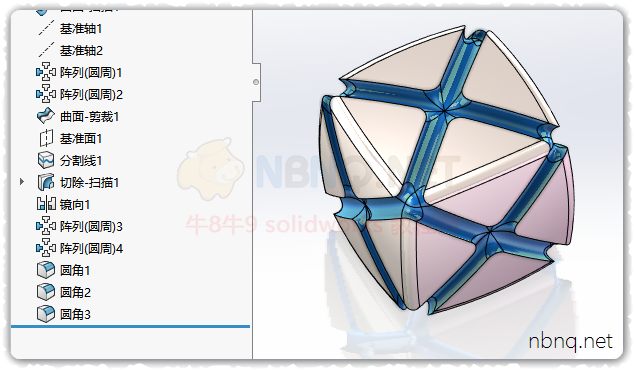

把正方体的十二条边线倒圆角。把槽的交叉部位倒圆角，这个图形就画好了。
