CSWE Solidworks认证练习题018
CSWE简介：Solidworks官方认证可以分为两类三个级别。等级类：CSWE(专家) CSWP(专业工程师) CSWA(助理工程师) ，其中SOLIDWORKS 认证专家能够利用高级功能和特性轻松解决...
ivngwc练习题 003
题目个别细节缺少尺寸，所以我们就跟着感觉画了。过程 ：上视面绘草图，先把底座拉伸出来。这个草图应该先画R140的中心线。然后在底部再拉伸一下，把底部的环做出来接下来就是切除两次，分别把底座两面的沉孔切出来回到前视面，做旋转把主体部分的球做好...

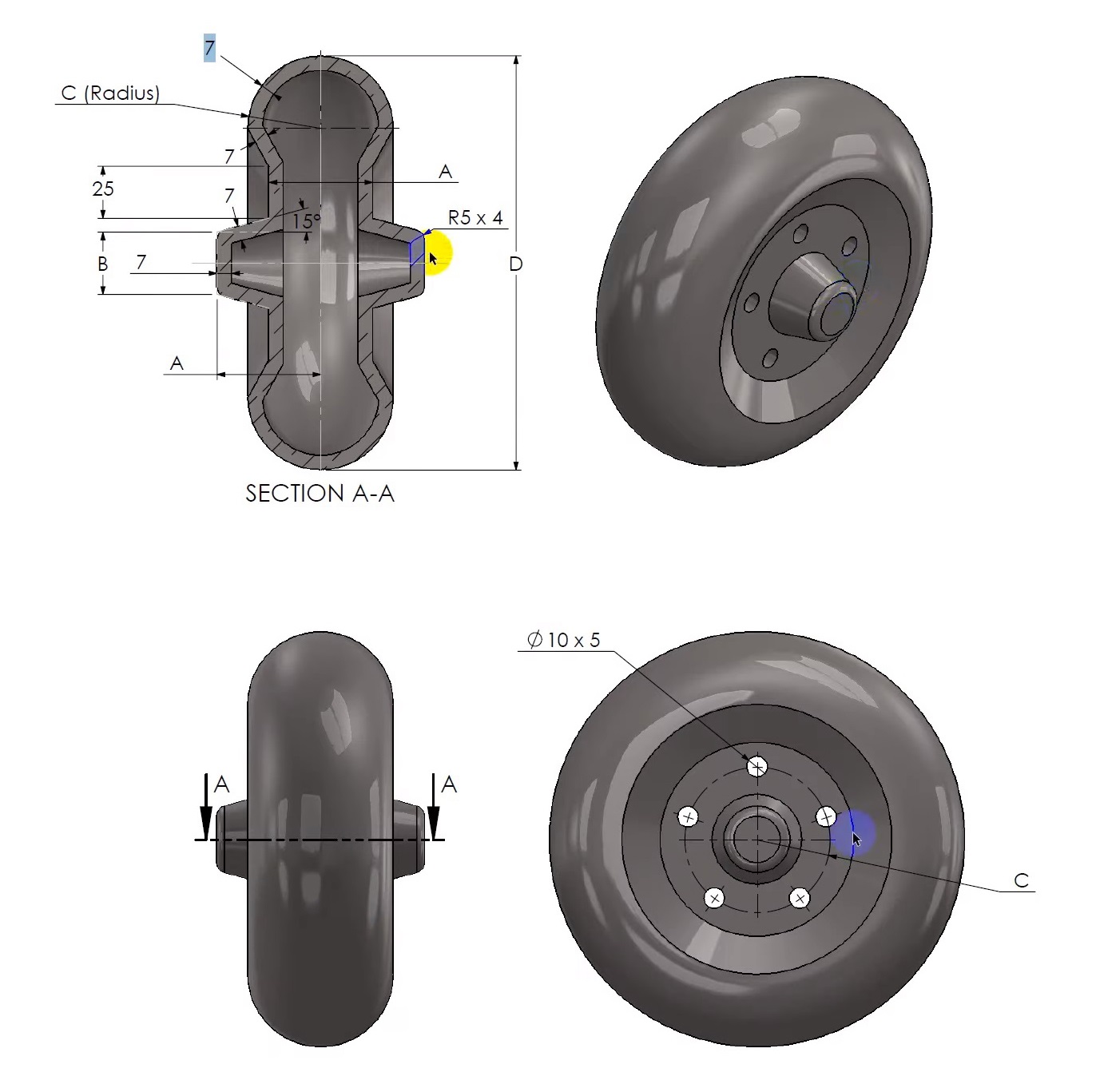

一个类似轮胎的CSWA题目，还是非常简单的
从这个图感受一下CSWA级别的考试难度，还是非常简单的。只要按要求建模并回答问题就行了。这里我们看一下这个题，有两个形态，图1和图2有一点区别的。注意区分。参数：A=45, B=20, C=30, D=A...
上次的小狗还好吗？再来一只小狐狸画画吧
上次我们发过一个小狗的草图练习，不知道大家画得怎么样？原文链接：https://nbnq.net/post/856.html今天我们再发一个小狐狸。以下部分是参数和答案：...
再来一个弯头的图，这个上升了一点难度
这是一个立体空间弯曲的管子，所以扫描路径可以使用投影曲线获得。绘制过程：右视面绘制草图1，即右侧视图，前视面绘草图2，即前视图中心线【曲线】-【投影曲线】-类型里选草图上草图，分别选中上两步的草图1和草图2，得到如下草图。使用这个新图进行扫...
来个弯头的图纸，还是非常简单的
绘制过程：先在上视面绘底座草图，拉伸凸台。在前视面画弯头的中心线沿中心线扫描，圆 形轮廓 。再次点亮这个中心线的草图，扫描切除，切成空心。扫描后的斜面上做草图，把法兰画出来。这里有个切除底座上有四个深2.5的大孔也打一下。侧面做草图，先拉伸...
再来一道 CSWE 建模题目
CSWE简介：Solidworks官方认证可以分为两类三个级别。等级类：CSWE(专家) CSWP(专业工程师) CSWA(助理工程师) ，其中SOLIDWORKS 认证专家能够利用高级功能和特性轻松解决...
CaTICs 3D25-X09 题目和答案
【题目】参照题图绘制图形，【注意】CATICS自19届开始不再公开赛题，题图均来自网络。注意其中对称、相切等几何关系。【其它】同色短线长度相等，同色圆弧半径相等。题目为示意图，只用于表达尺寸和几何关系，由于参数变化，其形态会有所变化。【参数...
