CSWE简介：
Solidworks官方认证可以分为两类三个级别。
等级类：CSWE(专家) CSWP(专业工程师) CSWA(助理工程师) ，其中SOLIDWORKS 认证专家能够利用高级功能和特性轻松解决复杂的建模难题。CSWE 将具备 SOLIDWORKS 软件所有领域的全面知识。CSWE 能够解决给定的几乎任何建模问题，并且通常是同行中使用 SOLIDWORKS 的领路人。
专业类：CSWP — 工模具 CSWP 钣金 CSWP — 焊件 CSWP 曲面 CSWSP-FEA
题目：018 高清图片，请另存打开查看。
这个题目还是比较简单的，需要注意草图的绘制。如果草图功力好的可以多绘草图，减少步骤。喜欢多做几次的可以一步一步来，草图会比较简单。
左右对称，上下主体对称，上面是打了两个M16的孔，下边是两个沉头孔，有这一点点的区别。
绘制过程：

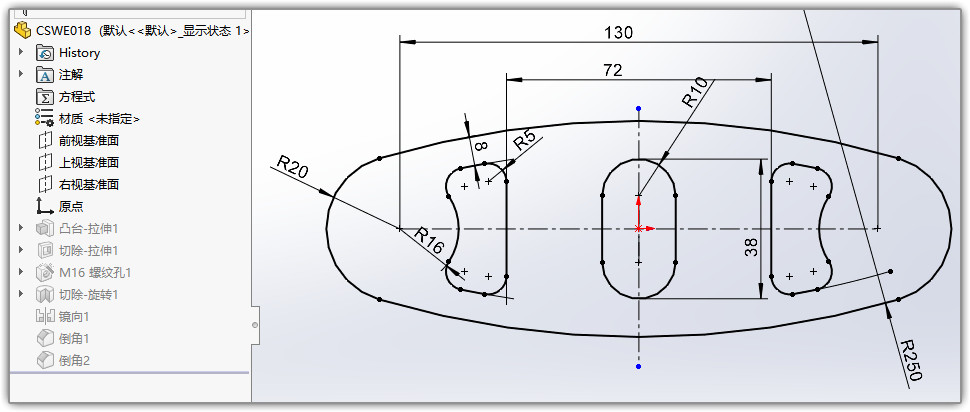

上视观绘草图，拉伸凸台。两侧对称。多拉伸一点，过会还得切除呢。

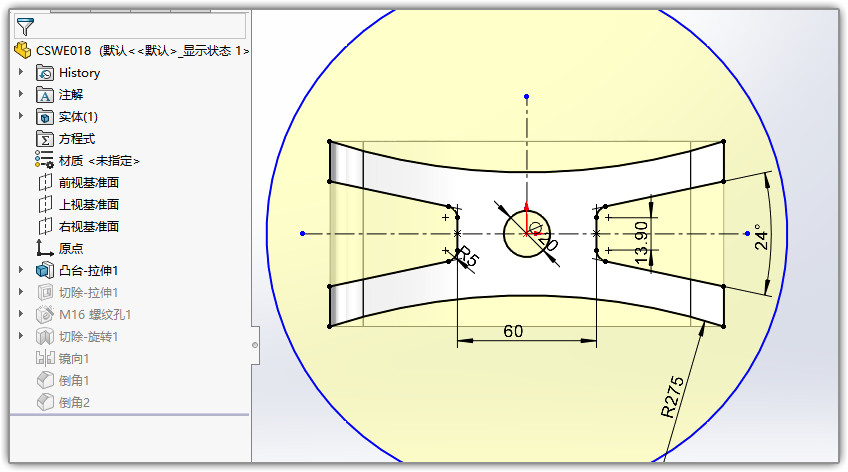

前视面绘草图，切除。注意两点
上下两个弧线相交于左右两个边线。
最外面套个大圆是想一个特征把中间那个小圆和外部轮廓也切除出来。如果不想这样做可以切除两次。

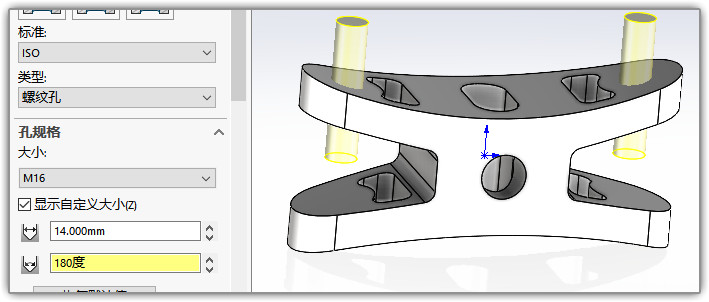

异形孔向导，在上视面做。将上半部分打两个孔。

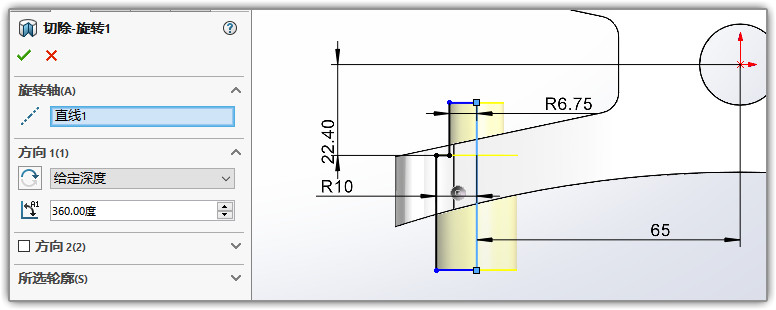

然后使用旋转切除，在下面那半打个孔再左右镜像一下。

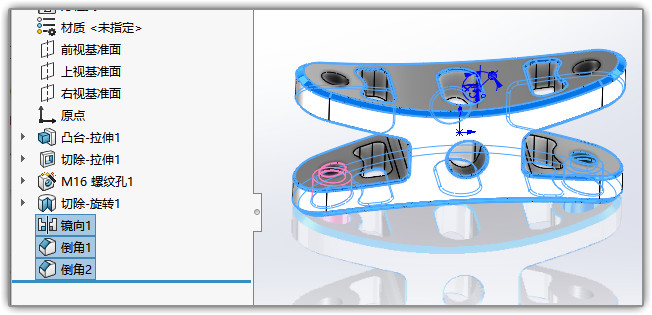

最后倒倒角就完成了。

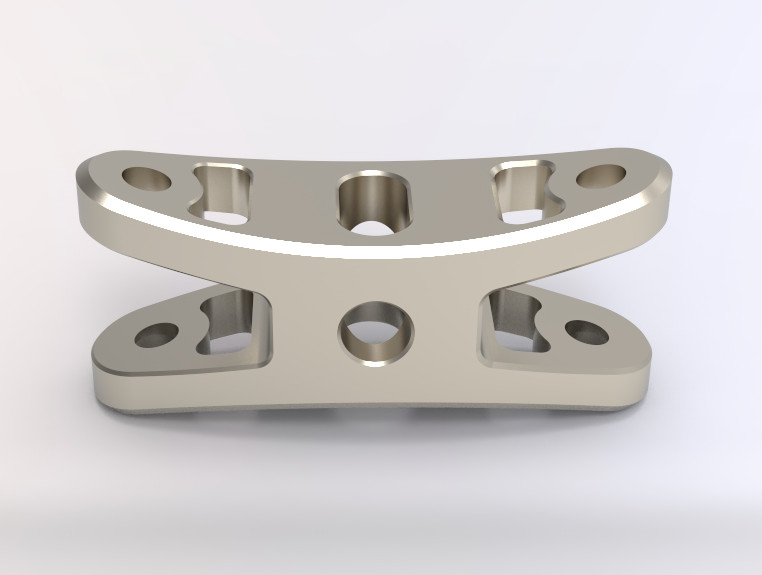

简单渲染一下
下载这个模型：
