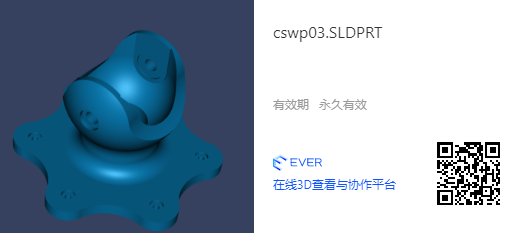

题目个别细节缺少尺寸，所以我们就跟着感觉画了。

过程 ：

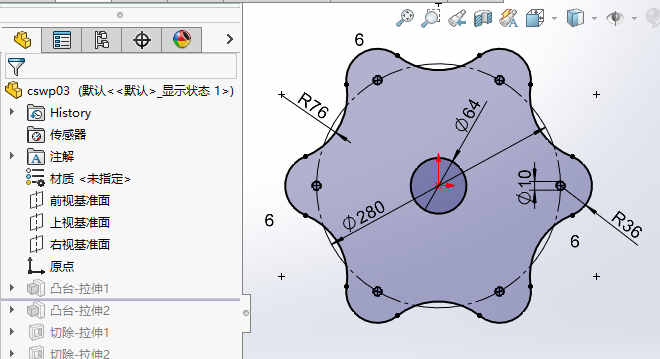

上视面绘草图，先把底座拉伸出来。这个草图应该先画R140的中心线。

然后在底部再拉伸一下，把底部的环做出来

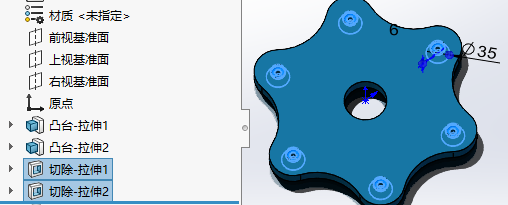

接下来就是切除两次，分别把底座两面的沉孔切出来

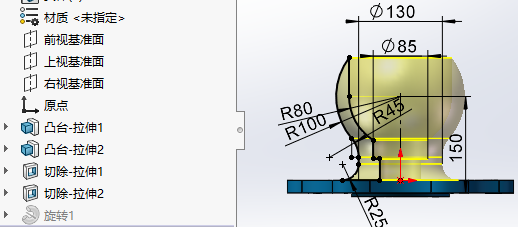

回到前视面，做旋转把主体部分的球做好。当然以上步骤也可以一起旋转再切除。

旋转草图注意85的中孔的下限位置，因为图纸没有注出，所以我们让其长度和左侧R45倒角的垂直相等。

同时，r45 r25两处应该先画竖线相交于R100的弧，向下相交于底座，然后再倒角。

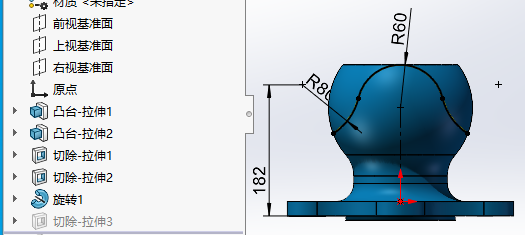

接下来把两个圆R80的豁口切出来

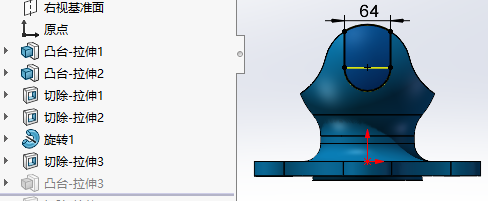

右视面绘草图如下，拉伸，从等距140/2，成型到下一面。

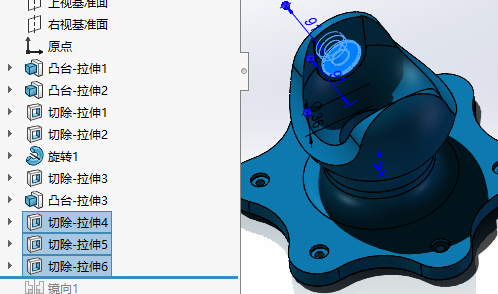

同样切除两次孔。

最后镜像一下完成。
