CSWE简介：

Solidworks官方认证可以分为两类三个级别。

等级类：CSWE(专家)  CSWP(专业工程师)  CSWA(助理工程师)  ，其中SOLIDWORKS 认证专家能够利用高级功能和特性轻松解决复杂的建模难题。CSWE 将具备 SOLIDWORKS 软件所有领域的全面知识。CSWE 能够解决给定的几乎任何建模问题，并且通常是同行中使用 SOLIDWORKS 的领路人。

专业类：CSWP — 工模具   CSWP 钣金    CSWP — 焊件    CSWP 曲面    CSWSP-FEA

题目：这个题因为没有找到完整的题图，所以就不编号了。（补充底部和剖面A的视图丢。参数详见答案）

绘制过程：

以上视在为基准，新建两个基准面。分别等距40 和115。即剖面A 和 顶面的位置。

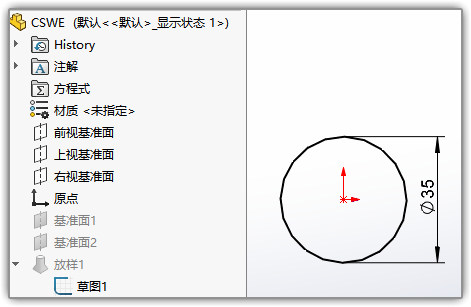

在上视面绘底部轮廓。

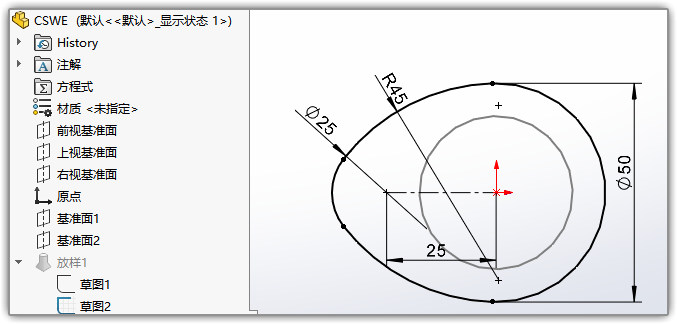

在等距为40的面上绘截面A 的轮廓。

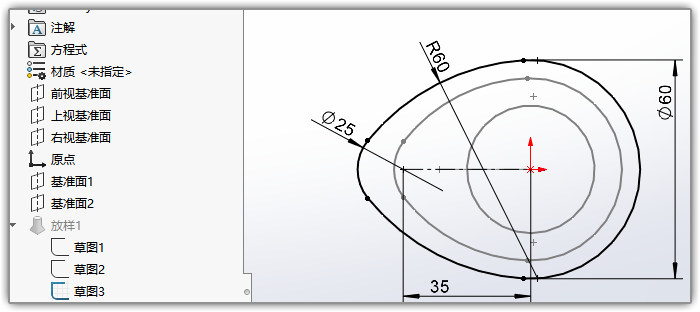

在等距为115的面上绘顶部轮廓。

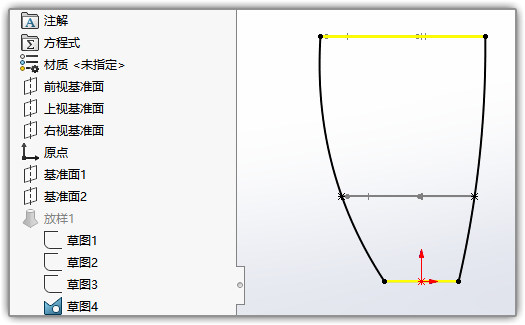

在前视面绘侧面轮廓。左右两侧分别绘一条三点的样条曲线。使三个切点分别穿过前三步绘的三个轮廓。

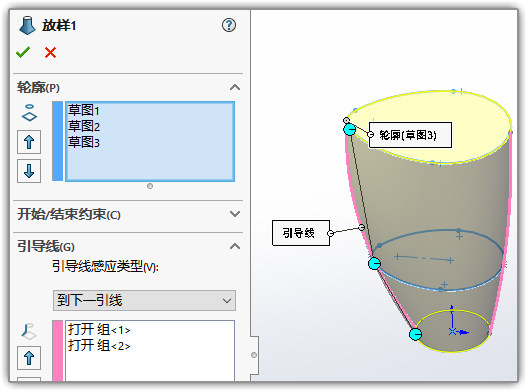

使用上述三个平面轮廓放样凸台，使用草图4做为引导线。

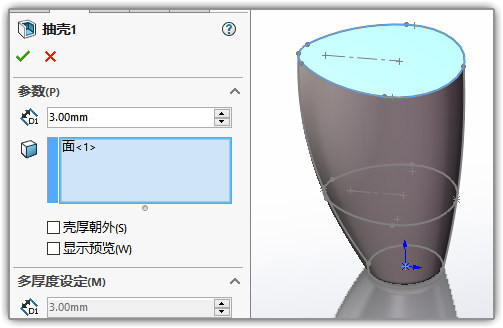

倒好底部圆角。然后抽个壳。

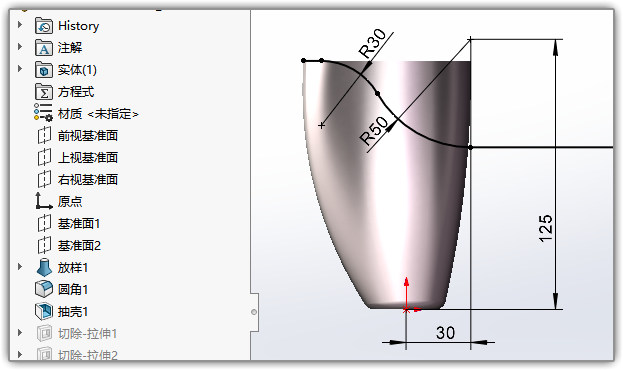

前视面绘草图，切除掉上部分的弧形。

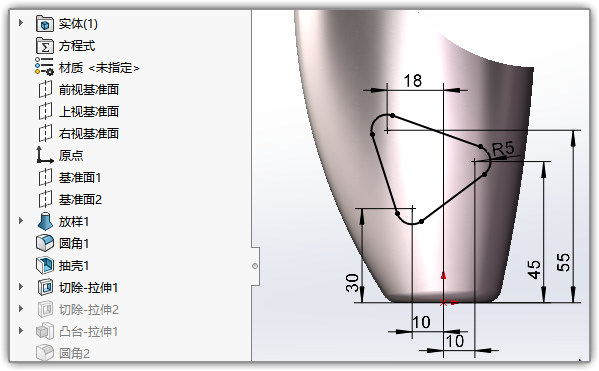

前视面绘草图，切除下半部分的三个孔。

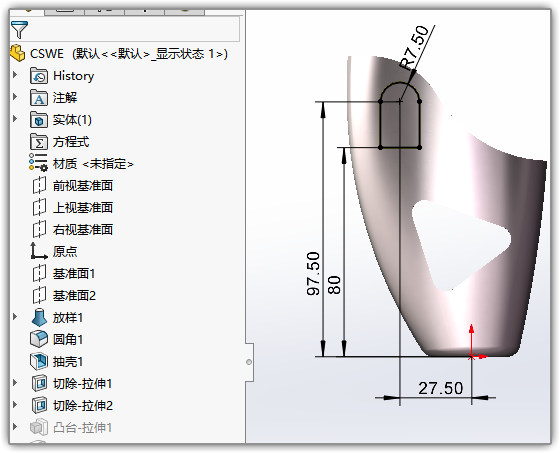

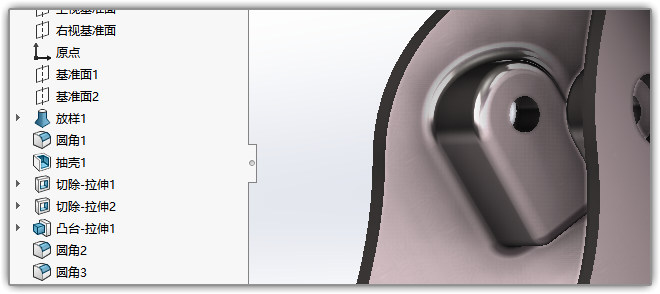

前视面绘草图，拉伸凸台。把上部分的带孔内耳拉伸出来。

倒好圆角。

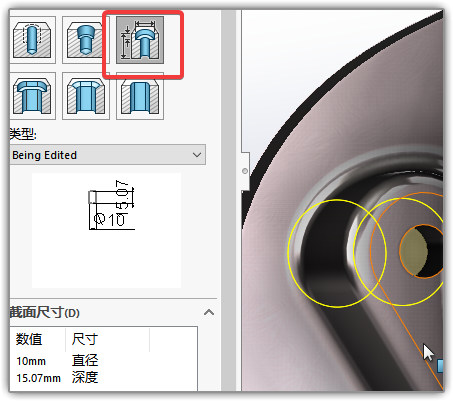

使用两次异形孔向导，打好两个孔。

镜像一下这个图就做好了。

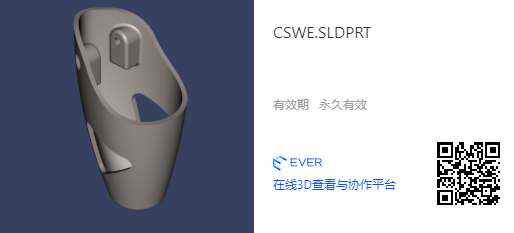

3D答案：

下载链接：
