CSWE简介：

Solidworks官方认证可以分为两类三个级别。

等级类：CSWE(专家)  CSWP(专业工程师)  CSWA(助理工程师)  ，其中SOLIDWORKS 认证专家能够利用高级功能和特性轻松解决复杂的建模难题。CSWE 将具备 SOLIDWORKS 软件所有领域的全面知识。CSWE 能够解决给定的几乎任何建模问题，并且通常是同行中使用 SOLIDWORKS 的领路人。

专业类：CSWP — 工模具   CSWP 钣金    CSWP — 焊件    CSWP 曲面    CSWSP-FEA

题目：011  高清图片，请另存打开查看。

这个题目还是非常简单的。

对于新手来说，有些时候看不懂图纸，告诉你一个技巧，就是注意图纸投影方法。如果明确是第一投影法，那么就看投影图在主图的哪个方向。

关于投影法的相关知识可以关注这个文章：别傻傻分不清“第一视角”和“第三视角”了_使用技巧_牛8牛9 (nbnq.net)

绘制过程：

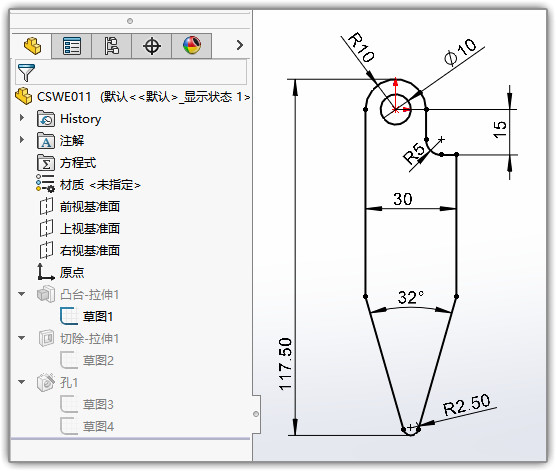

先在前视面绘左图的轮廓。拉伸一个凸台。这里可以选择多拉伸一些。

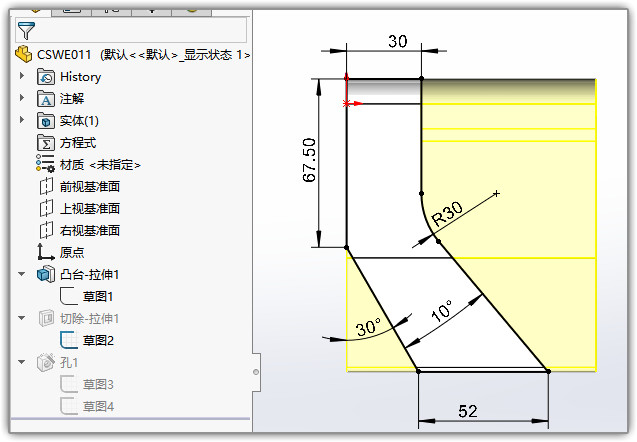

然后在这左侧的这个面上绘草图，切除-反侧。

这样简单的两下就把主体绘制好了。

接下来再打两个孔就可以了。

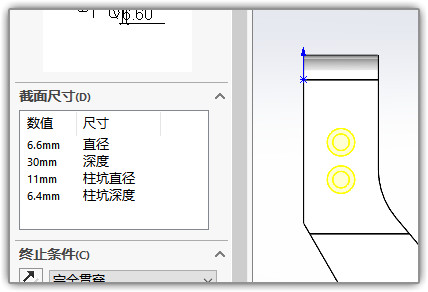

我们选择【异形孔向导】【沉头孔】，按下图输入数据即可。位置可以在相应面上先随便点两下。

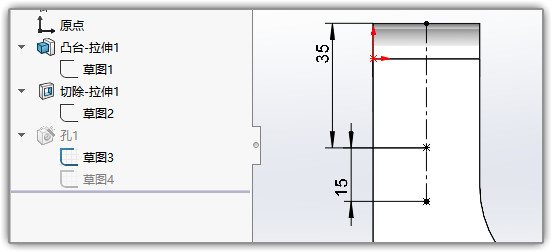

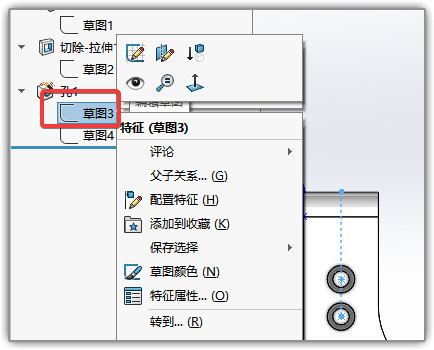

生成孔以后再回头来编辑草图位置。

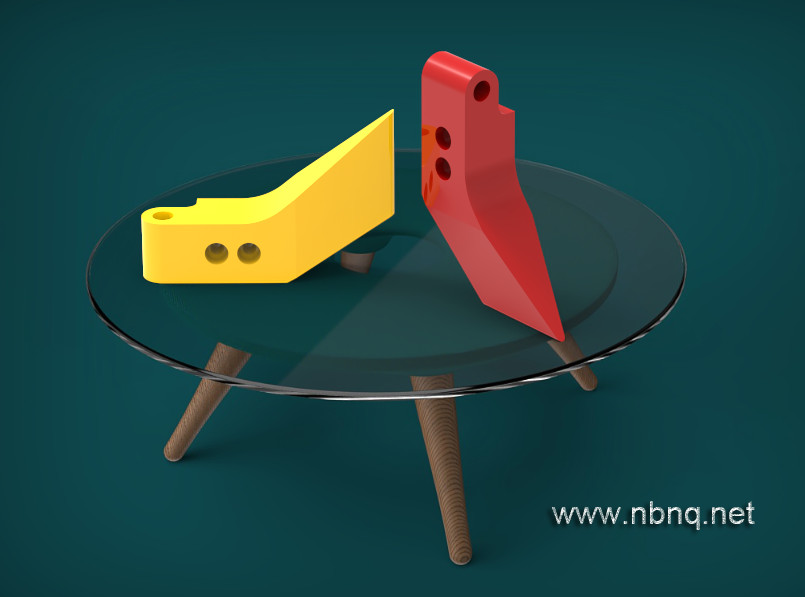

好了。简单渲染一下：

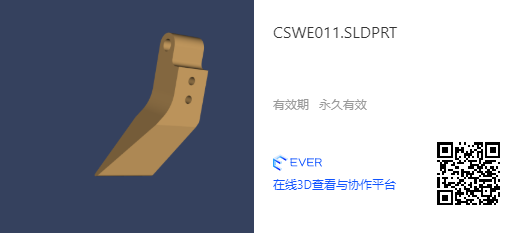

下载这个模型：

https://evercraft.co/share?key=853B58
