你的Solidworks在出工程图时使用的是第一视角 还是 第三视角呢？ 你自己知道吗？你有没有更改过视角的设置？
我们先来了解下第一视角和第三视角的区别：三视图有两种画法第三角法和第一角法
第一角投影法
1.凡将物体置于第一象限内，以「视点(观察者)」→「物体」→「投影面」关系而投影视图的画法，即称为第一角法。亦称第一象限法。
2.第一角投影箱之展开方向，以观察者而言，为由近到远的方向翻转展开。
3.第一角法展开后之视图排列如下，以常用之三视图(前视、俯视、左视图)而言，其左侧视图位于前视图之右侧，俯视图则位于前视图的正下方。
第三角投影法
1.凡将物体置于第三象限内，以「视点(观察者)」→「投影面」→「物体」关系而投影视图的画法，即称为第三角法。亦称第三象限法。
2.第三角投影箱之展开方向，以观察者而言，为由远而近之方向翻转展开。
3．第三角法展开后之六个视图排列如下，以常用之三视图而言，其右侧视图位于前视图之右侧，而俯视图则位于前视图之正上方。
第一角投影法的三视图就是第一角视图
第三角投影法的三视图就是第三角视图
区别
主要是视图放置位置：
第一角视图：左视图放右边，右视图放左边，上视图放下面，依此类推
第三角视图：左视图放左边，右视图放右边，上视图放上面，依此类推
好了，了解到这里你应该很清楚自己平时用的是第一视角还是第三视角了。那么赶快看一下你的设置是什么吧。
如果下载过我们提供的工程图模板，你会在图纸右下角区域看到下图这个“第一视角”的图示。
那么如果你不习惯使用第三视角，要改成第一视角如何设置呢？
打开工程图模板

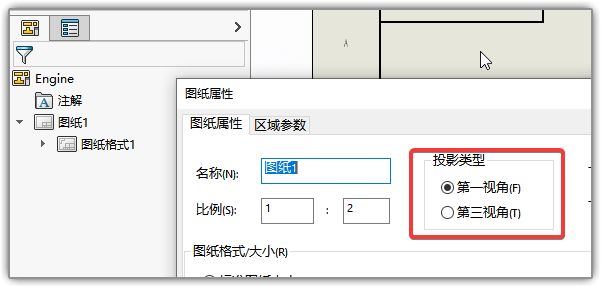

在【图纸格式】上右键，属性。将投影方法修改即可。
记得最后保存模板文件哦。
