【题目】参照题图绘制图形，【注意】注意其中对称、相切等几何关系。【其它】凹陷区域周边倾角为30度。

【参数】A=100,B=16,C=16,D=2

1、请问模型体积是多少？

注意事项：对于需要抽壳的图，我们要注意抽壳方向。本题中距为15的凹陷轮廓线是从上视面俯视的，所以抽壳时应绘成切除的凹陷，从底部向上抽。如果绘成凸台，从上往下抽，那轮廓线的位置需要重新计算。

绘制过程：

上视面绘草图，向下拉伸一个凸台，厚度大于18。

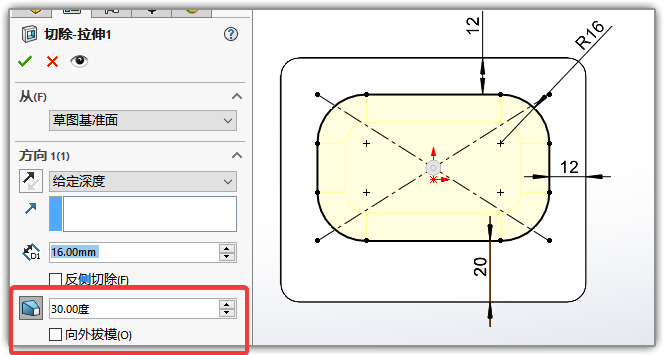

然后顶面绘草图轮廓，向下切除。拔模30度。

倒好圆角。

再绘制边侧的这个位置，向下拉伸切除。

倒好圆角。

抽壳

从最近的这个平视面绘草图，向里切除。

倒角。

最后把其它部位切除。

这里最后才切除顶部的半U形口是因为先切除可能会导致无法抽过，软件的BUG.

下载这个模型：

https://evercraft.co/share?key=D8C61D
