CSWE简介：

Solidworks官方认证可以分为两类三个级别。

等级类：CSWE(专家)  CSWP(专业工程师)  CSWA(助理工程师)  ，其中SOLIDWORKS 认证专家能够利用高级功能和特性轻松解决复杂的建模难题。CSWE 将具备 SOLIDWORKS 软件所有领域的全面知识。CSWE 能够解决给定的几乎任何建模问题，并且通常是同行中使用 SOLIDWORKS 的领路人。

专业类：CSWP — 工模具   CSWP 钣金    CSWP — 焊件    CSWP 曲面    CSWSP-FEA

题目：030  高清图片，请另存打开查看。

这个图有三个不同的状态。都比较简单。

我们就拿第一种来演示绘制过程，不过第一种看图是左右两边有6度斜坡，前后是没有的，我们演示是四个面都拔模。一点点的细节区别。

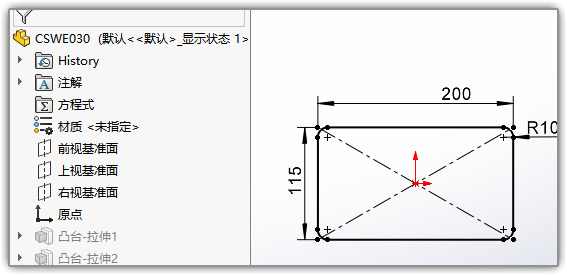

上视面绘草图，拉伸一凸台把台面做出来。

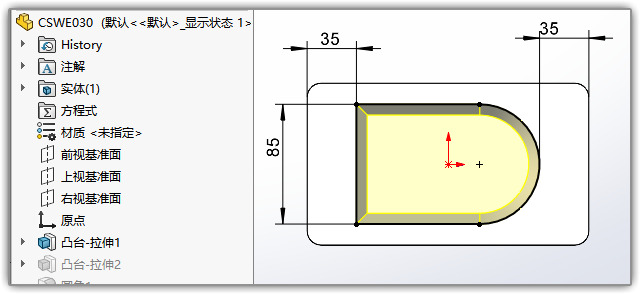

然后在上面再画草图，拉伸把盆身做出来。拔模6度，注意草图，不要倒角。

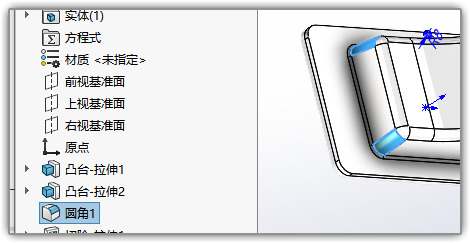

然后再倒角。先倒角再拔模拉伸，和拉伸完后再倒角是完全不同的结果 。

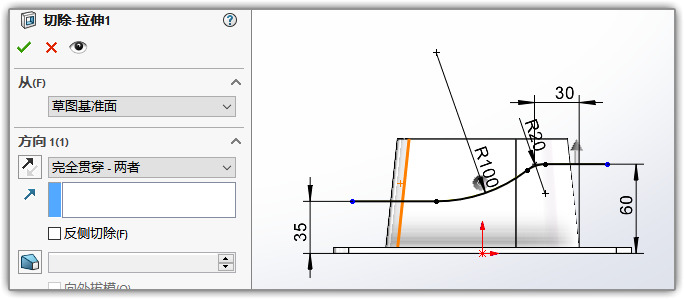

前视面绘草图，根据草图3绘制，两侧完全贯穿切除，把盆底切好。

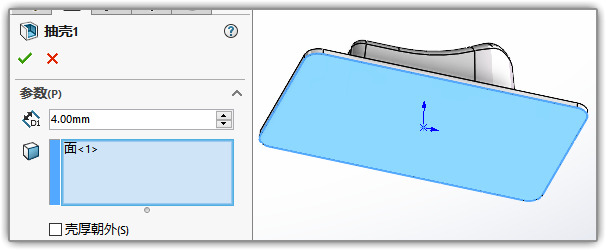

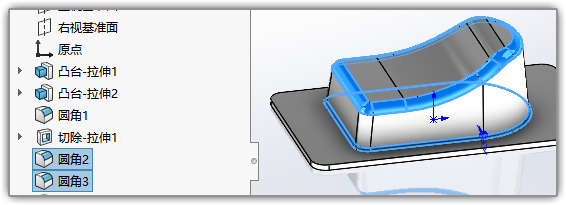

把框线位置倒好圆角 ，抽壳，这个题就完成了。还是非常简单的。

下载这个模型：

下载链接：https://evercraft.co/share?key=9823FB
