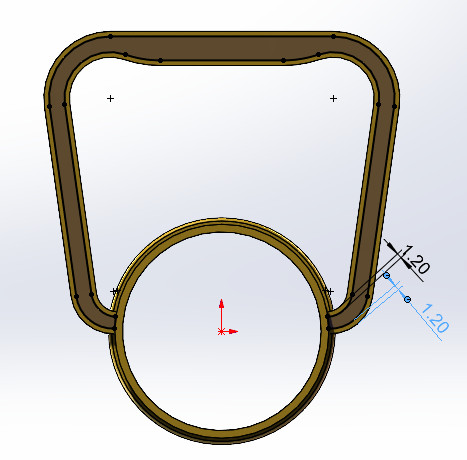

这是一个很常见的超市卖的那种5L 桶装食用油的提手 ，我们来一起画画看。
绘制过程 ：图中有个别尺寸未注出，详细见文末的模型 。

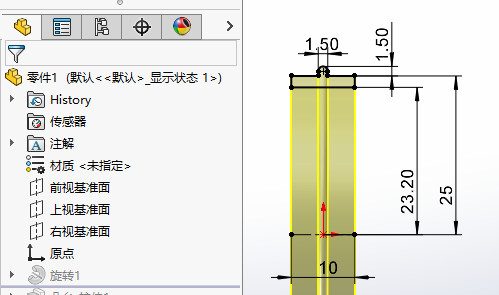

右视面草图，旋转凸台。先把中间的圆环做出来。

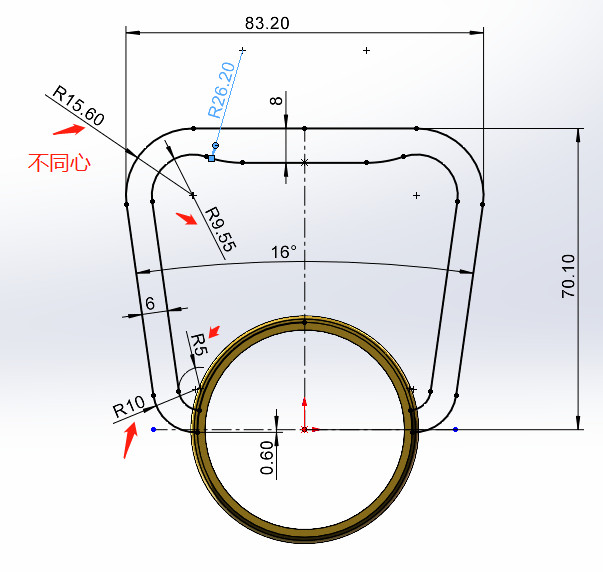

然后回前视面，画把手。拉伸。注意把手的内外两个轮廓的圆角部分，不是同心的，所以不能直接等距。
然后在上平面上草图，分别等距内外两个轮廓线。切除。

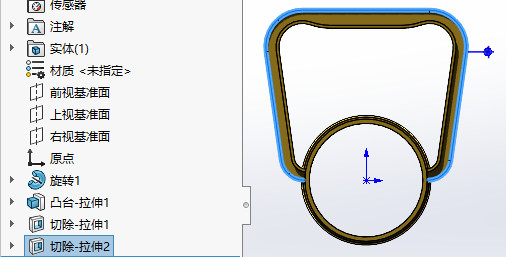

接下来在最外侧的那个上平面草图，等距一下。把最外侧向下切除一下。

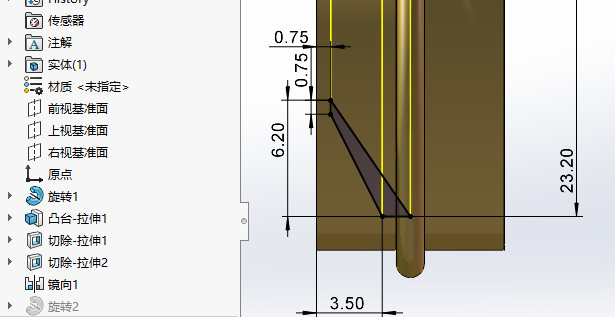

接下来做圆环中间部分。在右视面画草图，旋转凸台。
上视面草图，切除中间的分隔空隙。

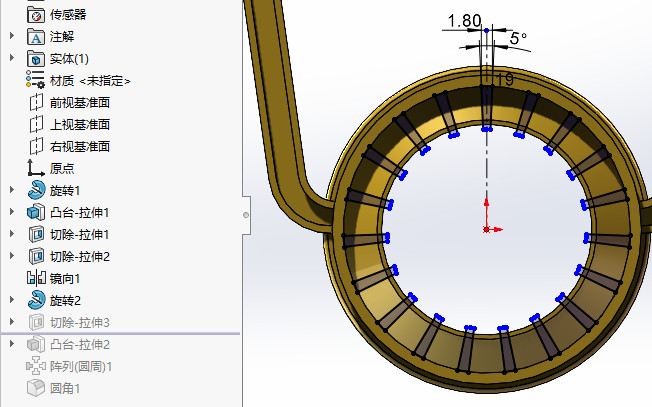

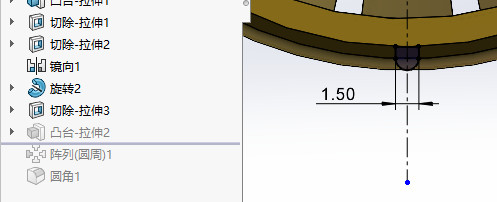

上视面做草图，把底部的一个凸点拉伸出来，然后向左右两个方向阵列一下。
阵列时方向2对称。记得测量一下角度。
把外面的0.25圆 角倒好就完成了。
