【题目】参照题图绘制图形，【其它】同色短线长度相等，同色圆弧半径相同。题目为示意图，只用于表达尺寸和几何关系，由于参数变化，其形态会有所变化。

【参数1】A=25.5,B=109,C=11.5,D=65.5,E=12.5  ，F=68.5

1、请问图中P1到P2的距离是多少？
2、请问图中黄色色区域的面积是多少？
3、请问图中绿色区域的面积是多少？

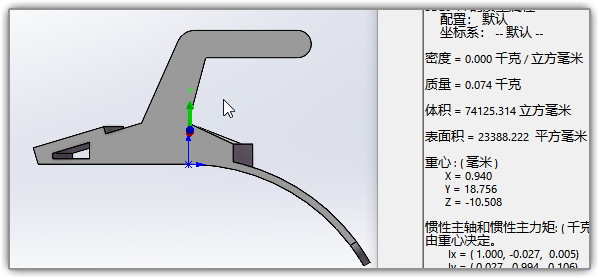

4、请问模型体积是多少？

绘制过程：

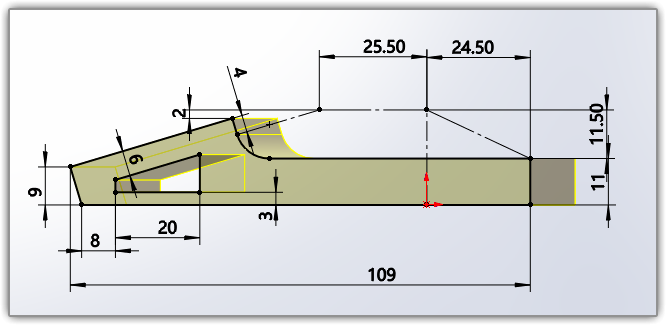

前视面绘草图，我是只绘了一半，你做的时候可以全画好。

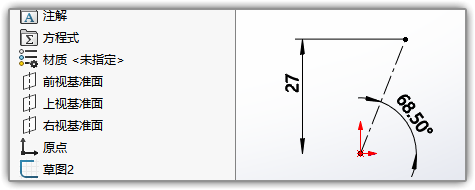

上视面画一条线，让它和垂直线68.5夹角。

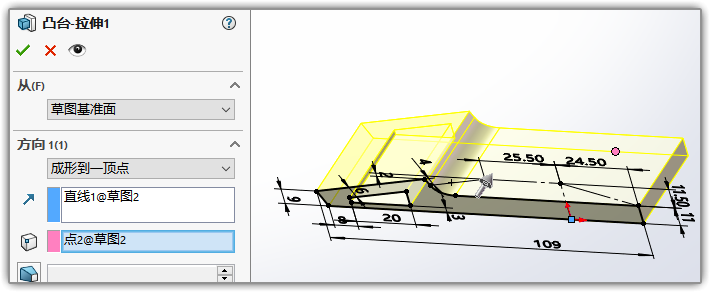

第一步绘的草图，拉伸凸台。方向这里选第二步画的斜线。成型到草图的顶点。

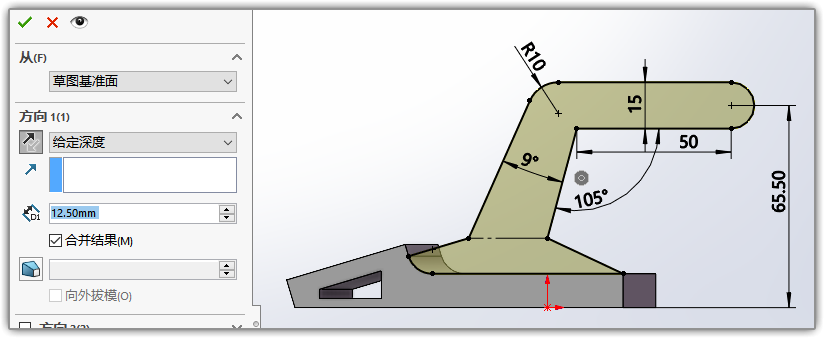

下面这个就不用斜着拉伸了。直接前视面草图，拉伸。

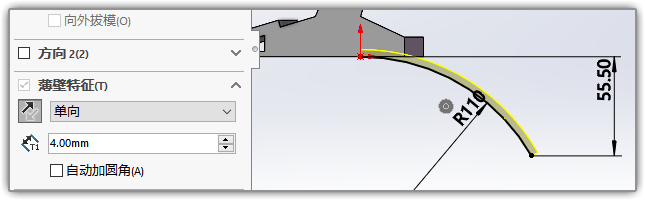

还在前视面画草图，把底下的弧拉伸出来。

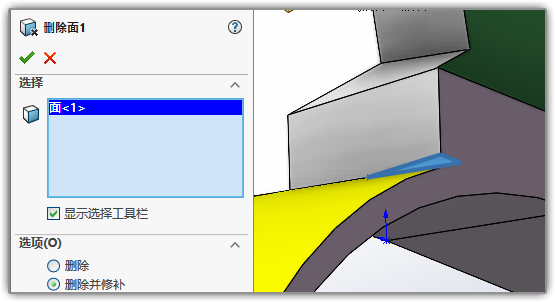

旋转一下视图方向，背面这里缺了一点点。使用删并修补来补上。

倒个完全圆角，把弧的顶部弄好。

剩下的交接部位，需要用3D草图构建新面。

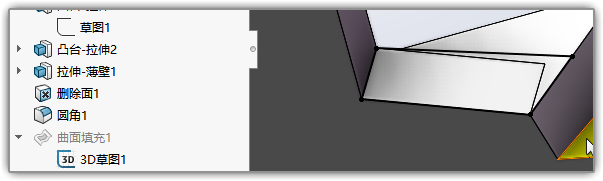

草图-【3D草图】，然后使用曲面填充，生成一个面。

使用替换面，将原面替换成3D草图生成的新面。

同理把左边也照样子弄一下就好了。

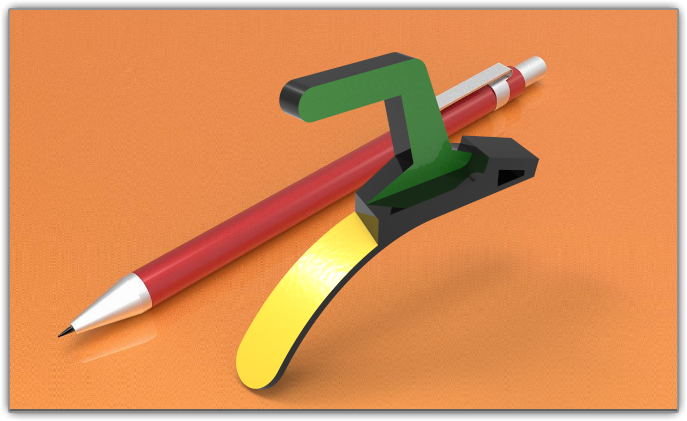

简单渲染一下

下载SolidWorks格式答案：
