【题目】参照题图绘制图形，【其它】同色短线长度相等，同色圆弧半径相同。题目为示意图，只用于表达尺寸和几何关系，由于参数变化，其形态会有所变化。

【参数】A=54,B=34,C=24,D=9,E=34, F=5.4

1、请问图中P1到P2的距离是多少？
2、请问图中蓝色区域的面积是多少？
3、请问图中绿色区域的面积是多少？
4、请问模型体积是多少？

绘制过程：

这个看起来有 点像一只狐狸的象形零件，绘制还是比较简单的。

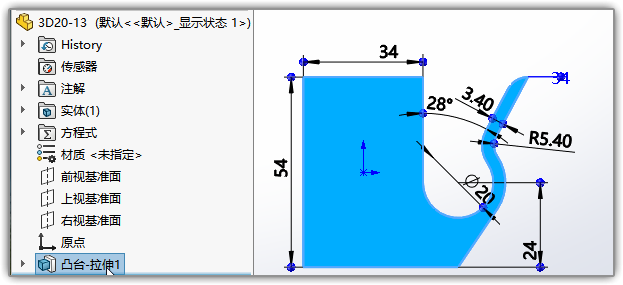

前视面绘如下草图，拉伸凸台长度为E, 两侧。

前视面上绘草图，切除中心部位。

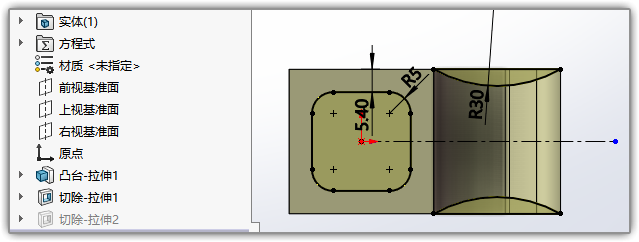

顶部绘草图，切除中心部位。同时把尾马部位也一起绘好。

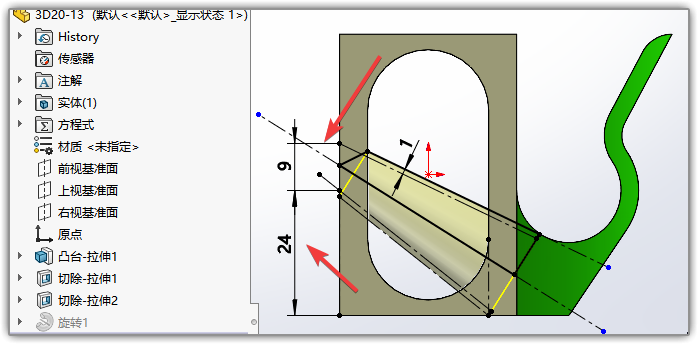

前视面绘草图，把中心的圆锥做出来。注意图中箭头所指的两个尺寸不要弄错了。不要理所当然的认为上面那个中心点是D/2.

中心点的那根线两侧斜线对称，这样的位置才是精确的。

然后把这个草图显示出来，在前视面重新做一个草图，旋转切除成空心。

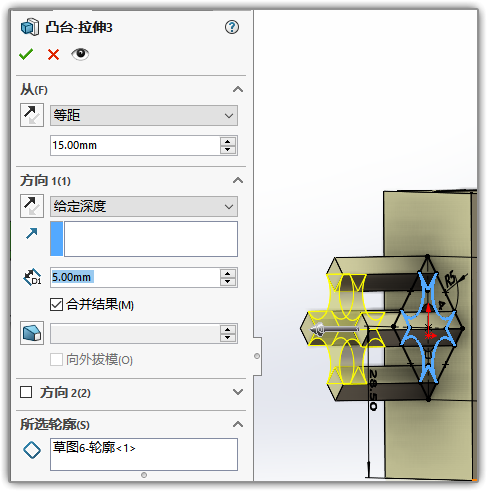

在左侧边面上绘草图。使用这个草图的不同轮廓，拉伸两次，把左边的狐狸嘴巴做好。

倒倒圆角。其中右上角那个半径=T

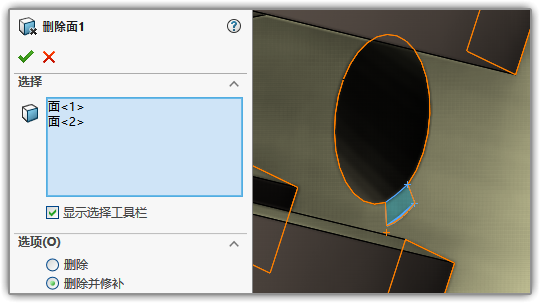

这个部位多出来一点，使用删面命令删除修补一下即可。

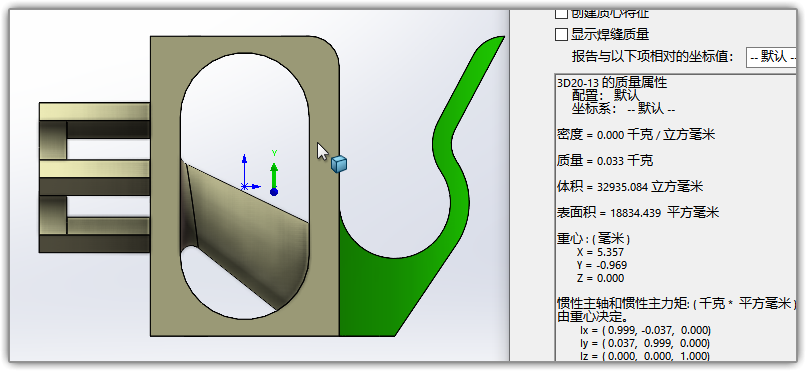

看一下体积：

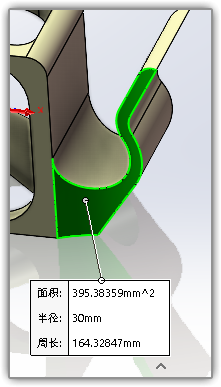

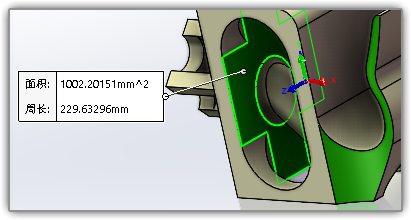

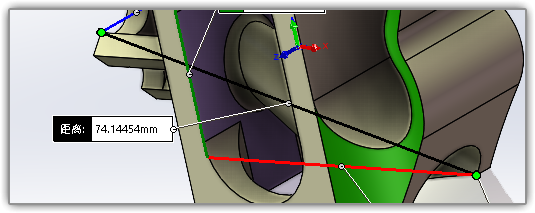

其它三个问题的答案

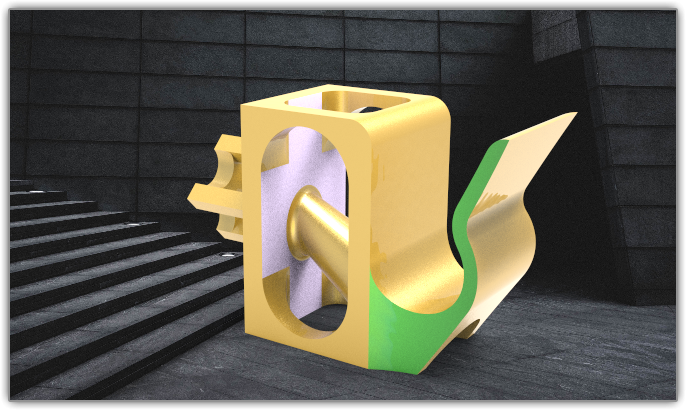

简单渲染一下

下载SolidWorks格式答案：
