CSWE简介：

Solidworks官方认证可以分为两类三个级别。

等级类：CSWE(专家)  CSWP(专业工程师)  CSWA(助理工程师)  ，其中SOLIDWORKS 认证专家能够利用高级功能和特性轻松解决复杂的建模难题。CSWE 将具备 SOLIDWORKS 软件所有领域的全面知识。CSWE 能够解决给定的几乎任何建模问题，并且通常是同行中使用 SOLIDWORKS 的领路人。

专业类：CSWP — 工模具   CSWP 钣金    CSWP — 焊件    CSWP 曲面    CSWSP-FEA

题目：001

每道CSWE练习题里都有针对性得练习某个命令。这个题就是很好的练习扫描和阵列的。

绘制过程：

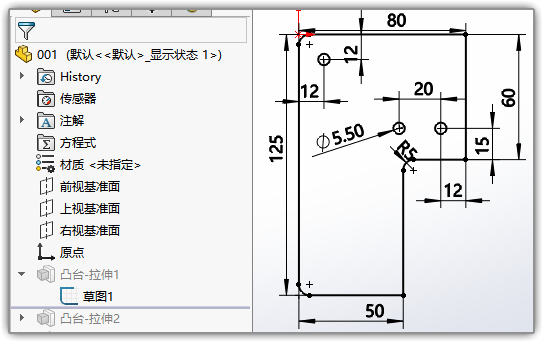

在上视面绘制草图，拉伸凸台。

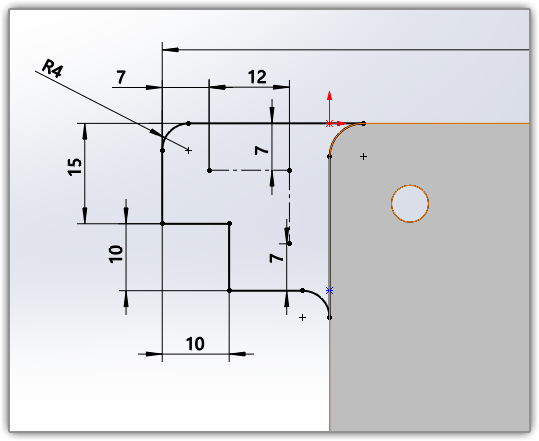

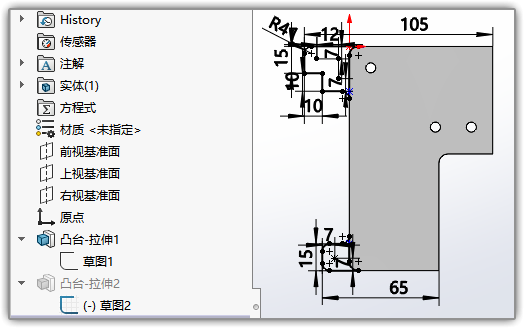

继续在上视面绘制左边两个耳朵的草图，顺例把M6螺丝孔的位置也用构造线标出来。拉伸。

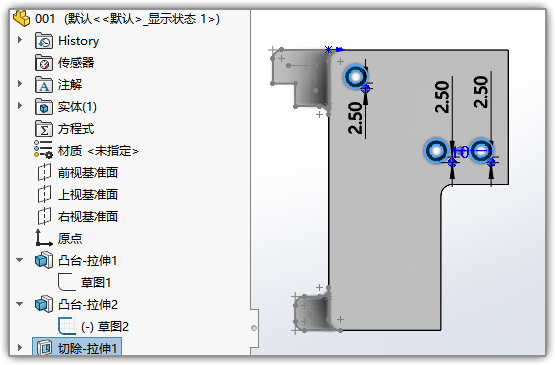

做一下三个沉头孔。

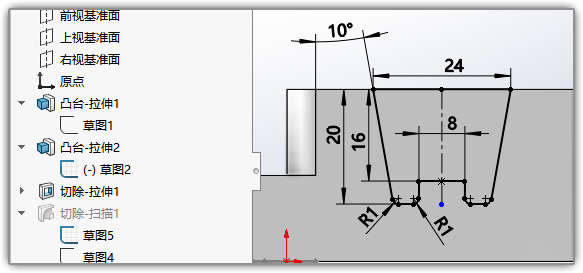

在前视方向的平面上绘制草图，作为扫描轮廓。

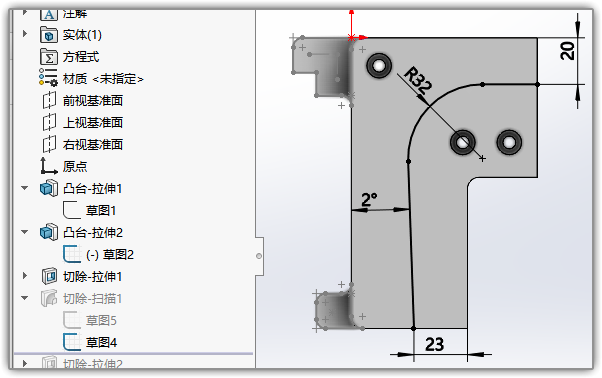

在上视方向面上绘制草图，作为扫描的路径

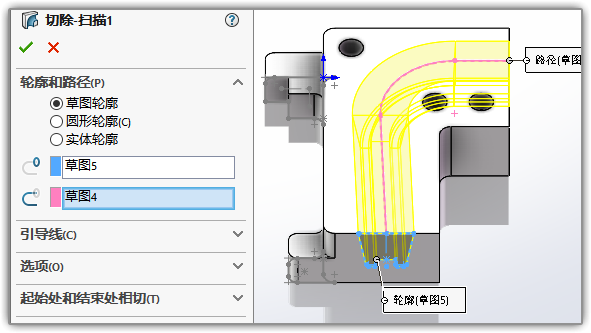

扫描切除。

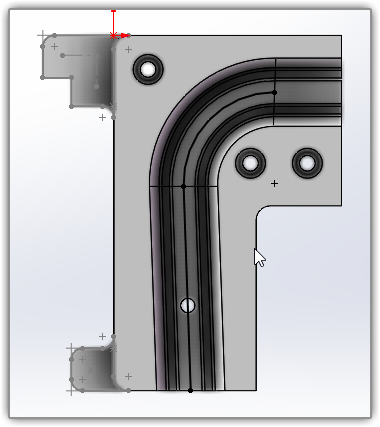

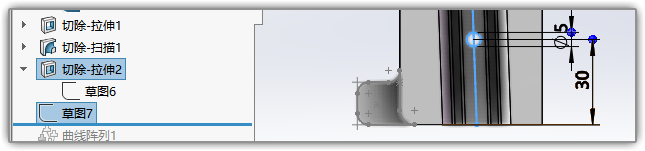

在相应位置，把圆孔切除出来。

在上视面绘制草图，把刚才扫描用的路径转换实体引用过来。然后裁减到圆弧和横线的切点处。

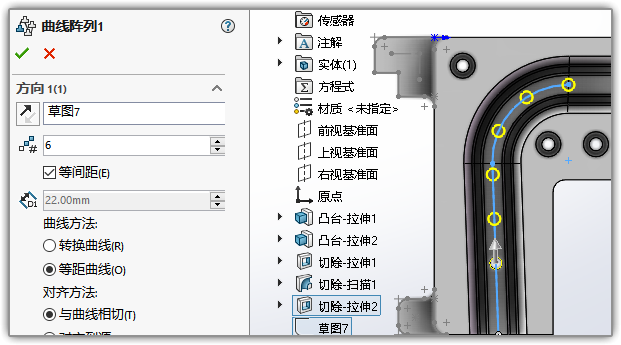

然后使用曲线驱动的阵列，将这个孔阵列6个。（此处与题目示意不同，使用等距阵列）

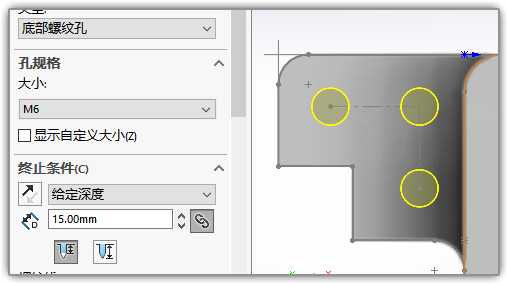

最后打四个M6的孔。  将第二步拉伸凸台时的草图显示出来，位置可以定位了。

题目的Solidworks格式3D文件下载：
