我们在使用包覆命令包覆文字时偶尔会遇到以下几种情况,

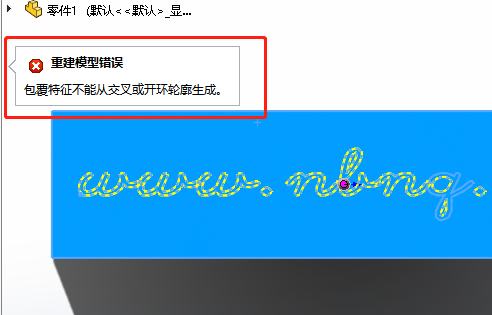

  1. 提示包覆特征不能从交叉或开环轮廓生成,如下图。


包覆

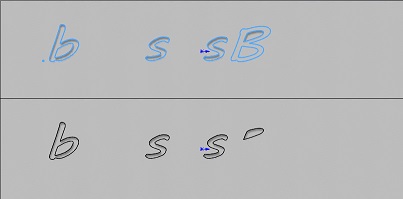

2.包覆后的文字有缺失 ,或部分笔画连成一片,无法识别是什么字。如下图“B”字的下半部分没有了。



这些情况是因为文字的笔画有交叉,不能形成完全闭合的轮廓造成的。就如图拉伸时图形没有完全闭合一样也会无法拉伸。

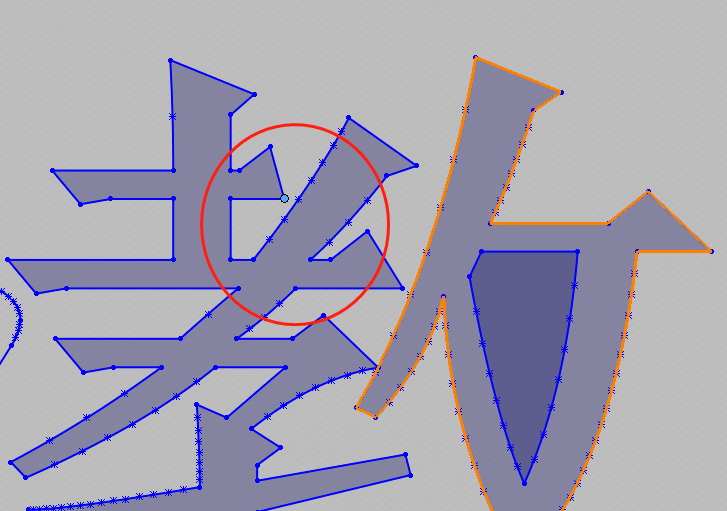

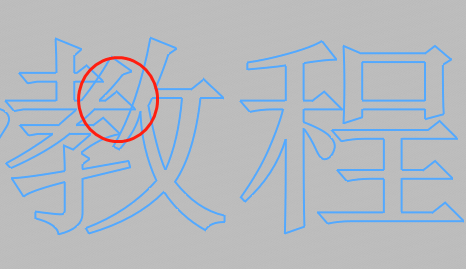

仔细观察文字草图你会发现有笔画轮廓线交叉的一起的情况。示例:



那么这个时候包覆就会出错。应该怎么解决呢?

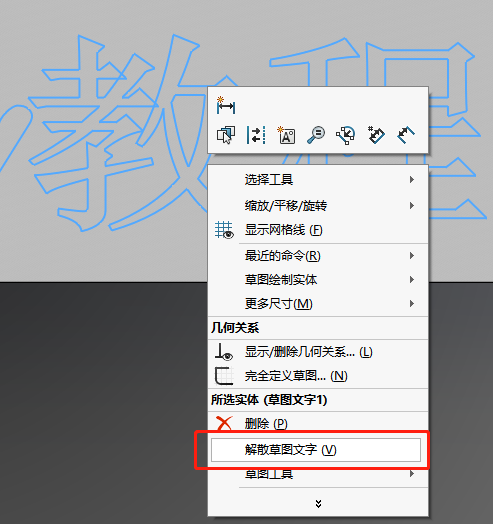

方法很简单,这个时候在文字上点右键,选择“解散文字”。即可将文字转化成曲线草图,可以进行任意修改。



解散以后可以鼠标拖动顶点,添加几何关系等,把交叉的部分改善。



接下来我们重新进行包覆,就完全没有问题了。

请勿盗用nbnq.net教程网的图片
牛8牛9

没有积分? 关注公众号回复“积分”即可获得。

模型下载:梅林·帕卡德62航空发动机
2 条回复
  1. admin
    admin
    (2024-03-27 08:00:33)

    解散后,文字线条即被转化成草图,按草图方式去编辑就行了。

  2. 访客
    访客
    (2024-03-15 10:46:47)

    解散文字以后,修改不了线条是怎么回事?老师
