像这类能使用扫描画出来的东西，我们首先需要看看能不能用边线法把需要的线条提取出来。一旦可以使用边线法绘制，那么整个建模过程会变得非常轻松。

这个模型上的B剖视图处的斜孔处需要一点点技巧，我们用到了【相交】命令，总体来讲，这个题如果不懂技巧，绘靠常规命令来绘制，需要很长的时候，使用了前面提到的两个技巧后，只需简单的几个步骤就可以了。

来看具体绘制过程：

我们需要提取扫描路径的线。所以要有个可以提取线条的实体。这里我们使用【曲面】命令来绘制实体，更合适一点。

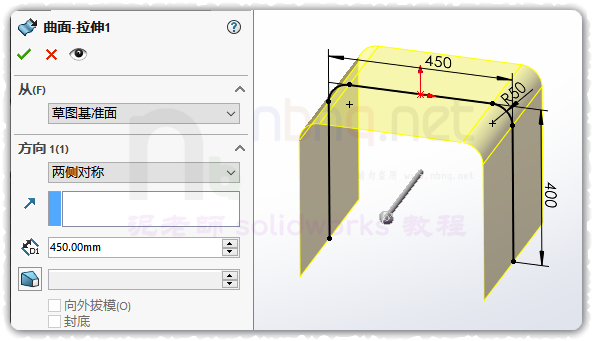

前视面绘草图，拉伸曲面。

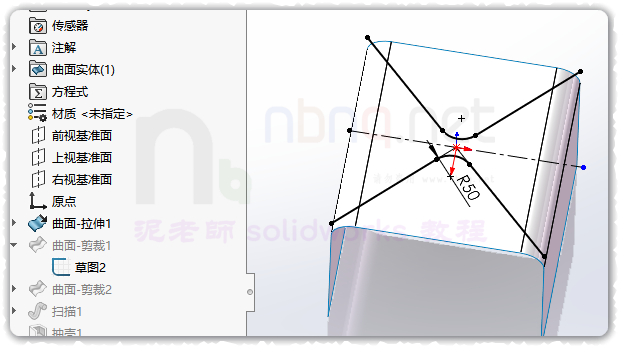

这样椅子的顶面和左右两个面就有了。接下来在顶面绘草图如下，使用【剪裁曲面】切掉没用的部位，把顶部的线条也做出来。

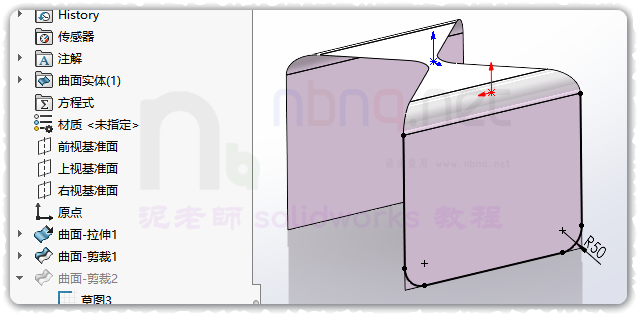

同理，在椅子右边那个面上也画一个草图，把圆角剪裁出来。

所需边线已经成型。

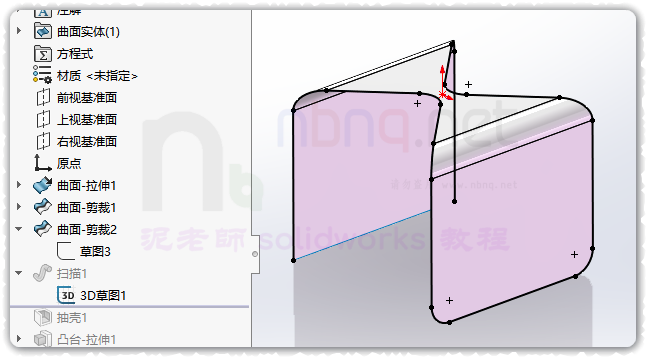

点击草图里的3D草图，转换实体引用，选取所需要的线条。【扫描】，把椅子的框架扫描出来。

当然你可以直接使用薄壁特征一步到位，厚度1.5。泥老师这里是先扫描后抽壳。

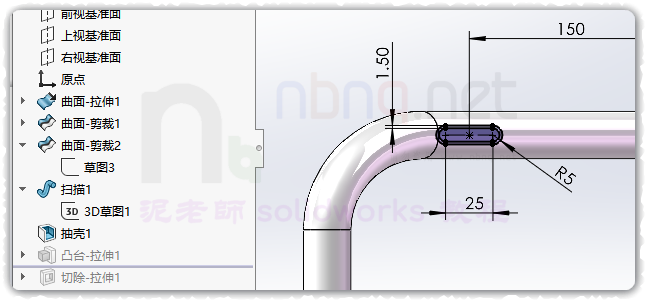

在椅子的中面（这里是前视面）绘草图，拉伸凸台。把那条横的杆子做出来。这步就比较省事了。

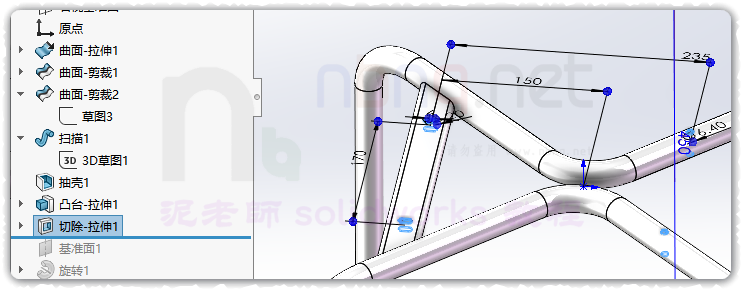

上视面绘草图，孔的 位置使用一个矩形定位。切除打孔。

最后就是那个斜孔了，这里我们可以使用【相交】来完成。

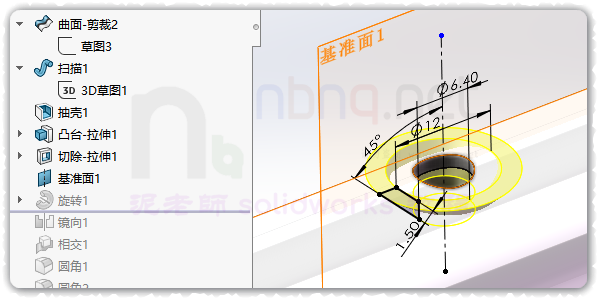

新建一个基准面，在新面上绘草图。旋转凸台，注意取消合并结果。

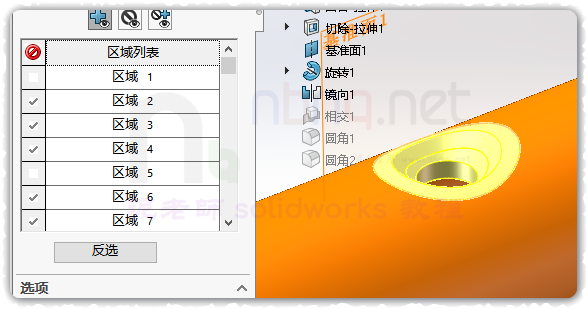

实体镜像一下。然后使用相交命令把多余部位排除。

剖开看一下倒好角的孔。

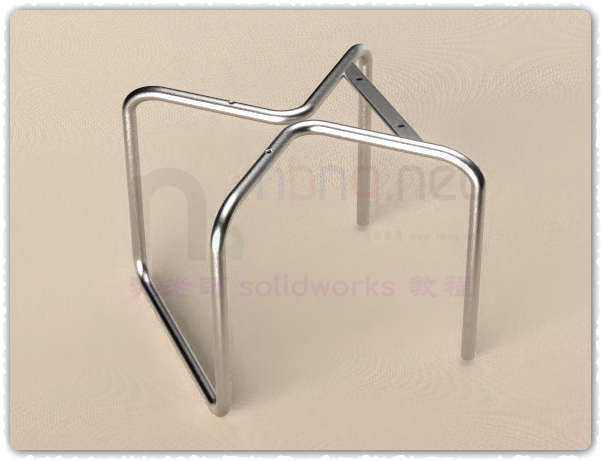

最后简单渲染一下就行了。文末提供了这个模型的下载。

这个模型的下载地址：

椅子架子 | 3D CAD Model Library | GrabCAD
