这个图稍有难度，适合曲面提高练习。

注意：所有尺寸不是正交，所以注意成型方式。

难点：八个凹陷下去的弧形坑如何定位？尺寸的几何关系？怎么画草图？

文末有视频演示：

图文演示：

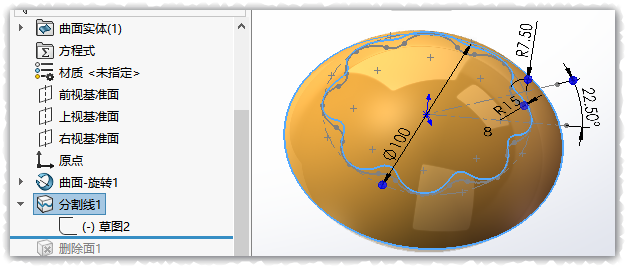

上视面画草图，最外侧轮廓。前视面旋转一个曲面。【分割线】分割开来。

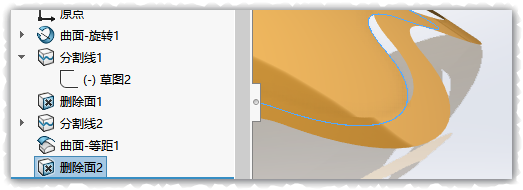

【删除面】将外侧删除。

上视面另起草图，【等距实体】将上一步的分割线向内等距三。再次将这个面分割。

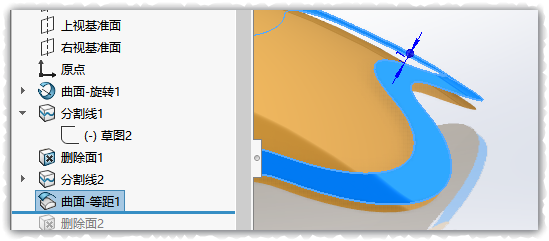

【等距曲面】将分割好后的最外侧一圈向上等距1。【删除面】删除下边那个原始的外圈。

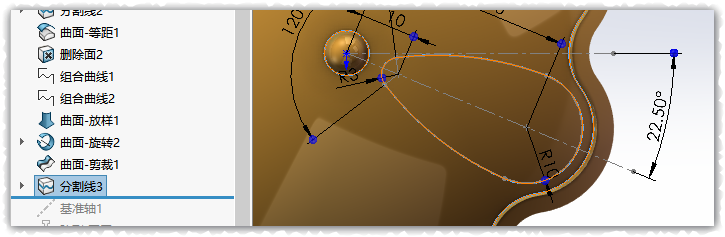

上视面画草图，【分割线】将面分割出这个轮廓。

然后阵列八份。【删除面】中间部分删空。然后 请看视频：
