这个题目要求使用【曲面】相关命令建模。

来看具体过程：

右视面画圆，拉伸曲面。先把底部那段直管部分做出来。

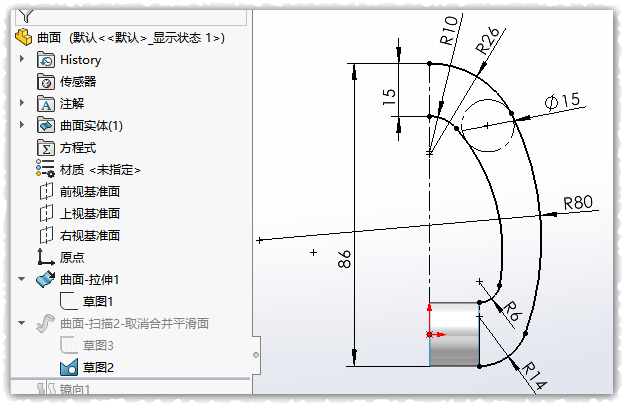

然后来前视面画草图，分别把两条弧线轮廓做出来。

右视面再画一个圆，穿透上一步的两条弧线。然后扫描曲面，路径和引导线分别选一根。

这样就做好一半了，镜像一下。

缝合曲面并合并结果，生成实体。

新建一个基准面或直接在上视面做圆，切除一下，正中心那个圆做出来。

最后打个孔就完成了。
