派生的草图故名思义就是由一个草图生出另一个一样的草图，优点是可以对派生的新图进行重新定位。下图就是用派生草图绘制的一个案例。
过程详解：

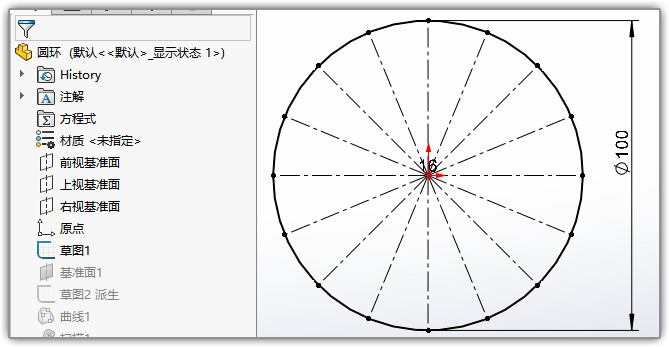

上视面绘草图，一个圆，中间有16根平分的中心线。
新建一个基准面，等高20。

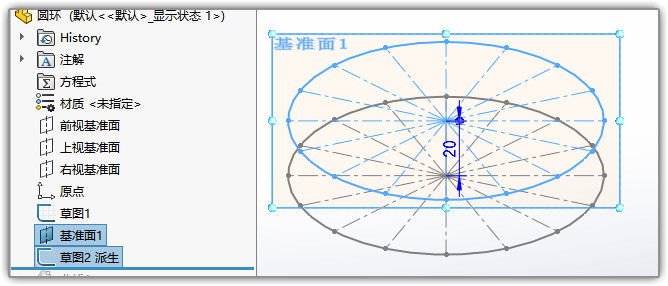

同时选中草图和新建的面，点击插入【派生草图】，即会在新面上映射出一个新图。添加点于点重合的配合关系，将新图完全约束。

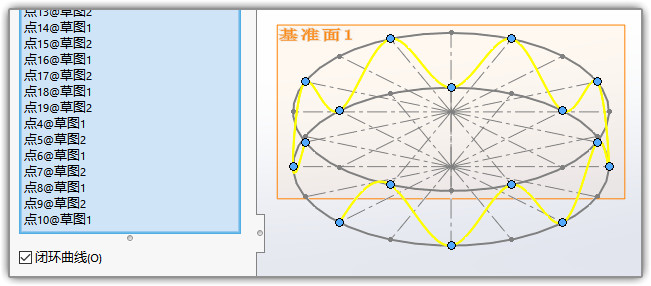

点击【曲线】-【通过参考点的曲线】，将上下两个图的点一一错位连接。
要勾选“闭环曲线”，这样才能形成闭环。

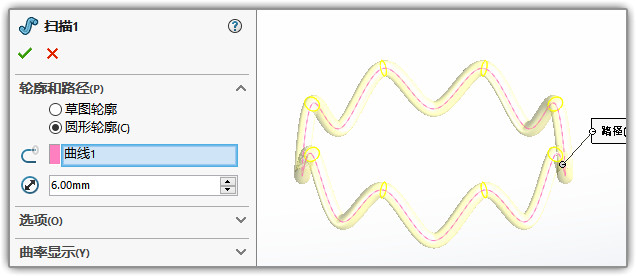

使用这个新的曲线进行扫描，我们这里线径比图纸上粗了一点。

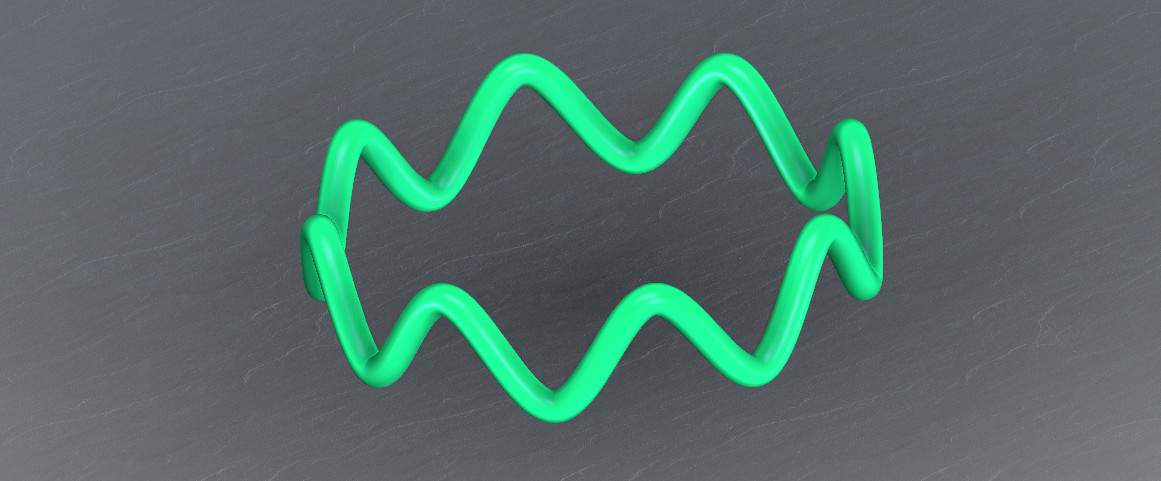

简单渲染一下

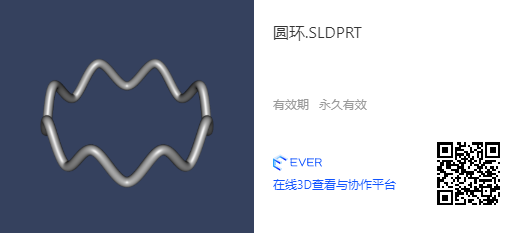

下载这个模型：
下载链接：
