CSWE简介：

Solidworks官方认证可以分为两类三个级别。

等级类：CSWE(专家)  CSWP(专业工程师)  CSWA(助理工程师)  ，其中SOLIDWORKS 认证专家能够利用高级功能和特性轻松解决复杂的建模难题。CSWE 将具备 SOLIDWORKS 软件所有领域的全面知识。CSWE 能够解决给定的几乎任何建模问题，并且通常是同行中使用 SOLIDWORKS 的领路人。

专业类：CSWP — 工模具   CSWP 钣金    CSWP — 焊件    CSWP 曲面    CSWSP-FEA

题目：005  这个题目如果没有右边的爆炸图是很难看懂的。高清图片，请另存打开查看。

这个题目虽然不难，不过如果采用自顶向下的设计，先画好每个零件，再组装起来会带来很多尺寸计算的工作，比较麻烦。所以这里我们可以采用自底向上的设计，在装配体中生成每个零件，会方便很多很多。来看具体过程：

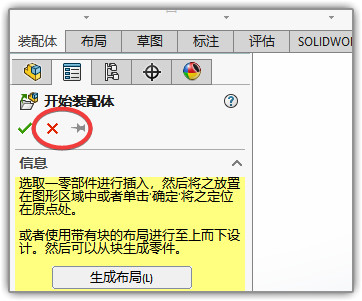

新建一个装配体，在提示插入零件时直接关闭对话。

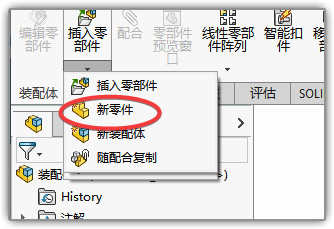

然后点击零件下的下拉三角，插入一个新零件。当鼠标出现绿色对勾时，点一下装配体结构树的上视面，开始在上视面绘图。

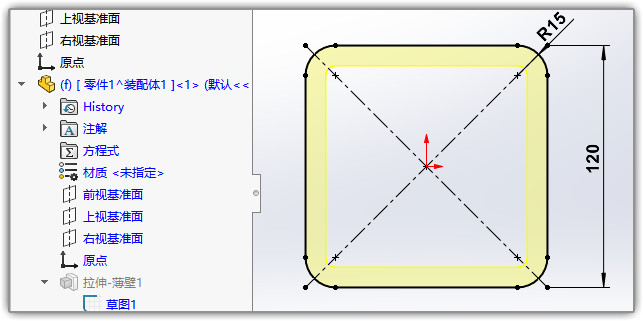

绘制如下图轮廓，注意XR10是中心线倒角为10，所以外轮廓的R 就是15。拉伸凸台，薄壁10，向内。两侧对称。

退出当前零件编辑。再次插入一个新零件，这次还是在装配体的上视面绘图，引用一下上一步的轮廓。

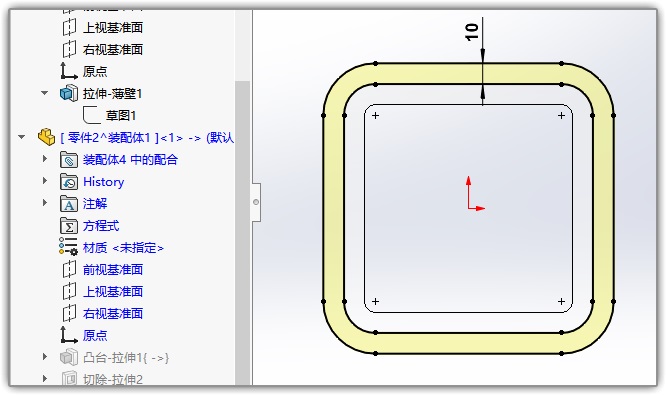

等距一下，直接向上拉伸200

退出当前零件编辑，再次插入一个新零件，这次选模型的右侧面，

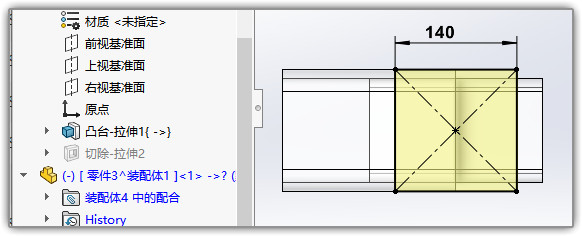

绘制厚度为15的板

退出当前零件编辑，再次插入一个新零件，这次选模型的右侧面，

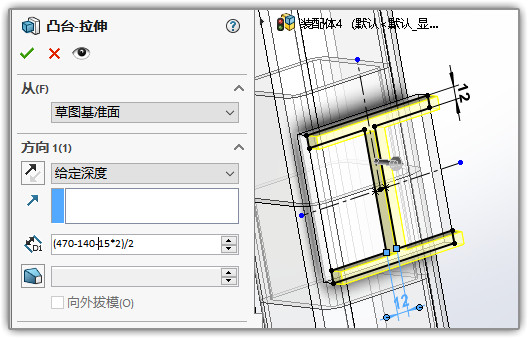

绘制工字钢，拉伸凸台。

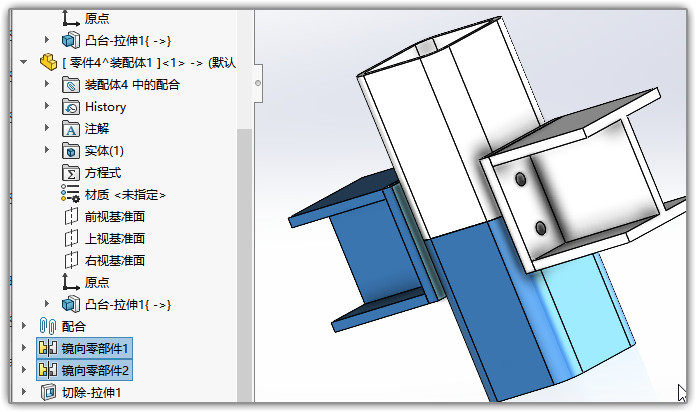

然后镜像一下，

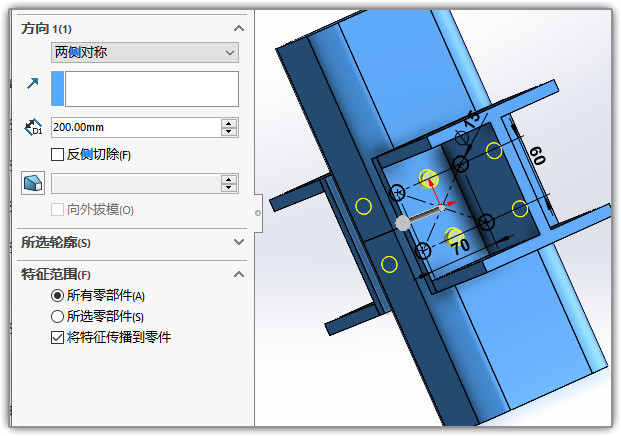

最后把孔打一下就可以了，这次在装配体模式下的右视面绘图，【插入】-【特征】-【装配体特征】-【切除】

下载这个模型：
