用solidworks画一个偏口异径管

admin 2021年11月29日 特征建模 3450 0

偏口异径管一般用于水泵入口处,起到缓解气泡冲击对水泵造成的伤害。今天我们来看一下这个图是怎么画的。

这偏口是不同心,所以我们可以放样。

先创建一个新的基准面。这里以上视面为基准,等距一个,距离就是偏口异径管的高。

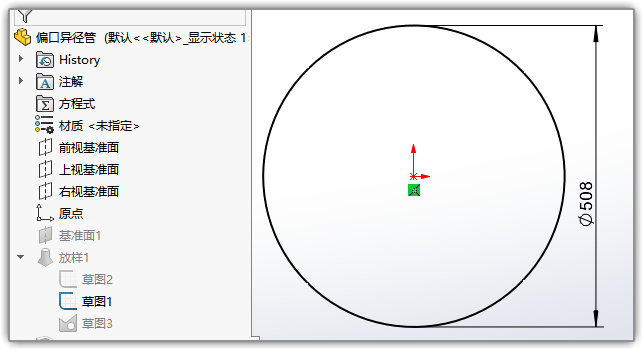

在上视面绘管子的下口圆

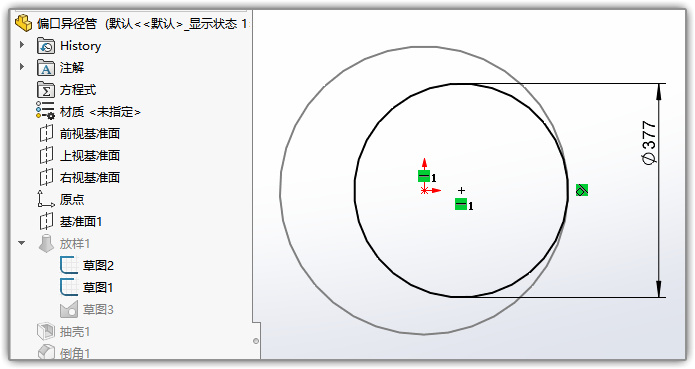

在新基准面上绘管子的上口圆。上口和下口相切。

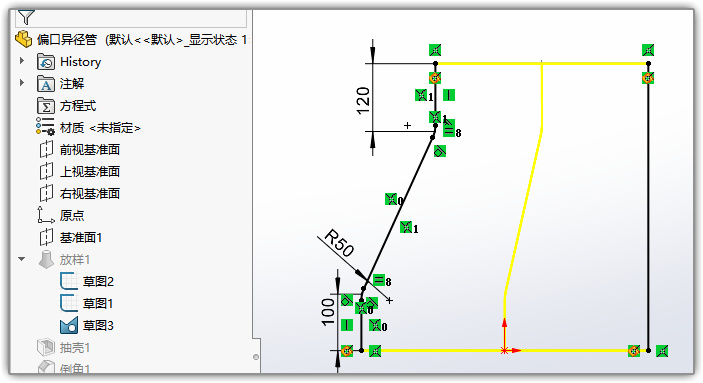

在前视面绘引导线。注意穿透关系。

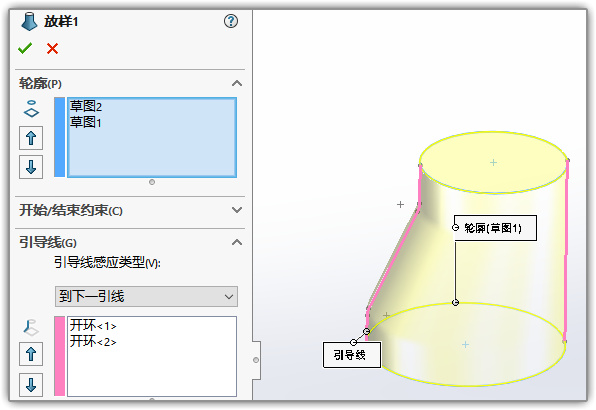

放样凸台。

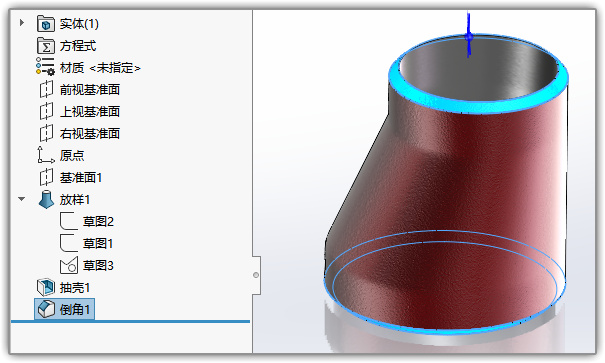

然后抽壳,倒角。

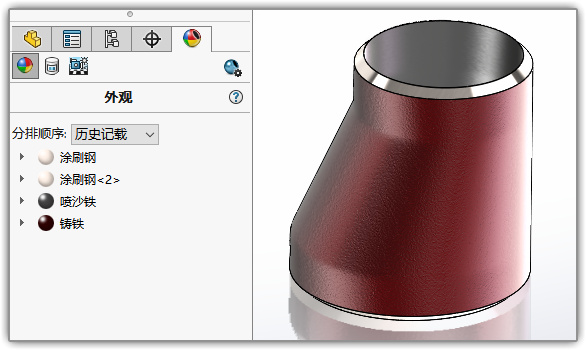

最后添加外观就可以了。

下载这个模型:

偏口异径管 | 3D CAD Model Library | GrabCAD

不会下载的看这里:教你注册GrabCAD账号_其它图文教程_牛8牛9 (nbnq.net)  https://nbnq.net/post/1036.html

转载需知:未经nbnq.net允许不得转载,转载需注明出处。
