这是一个凸轮往复运动。动画中同时用到了弹簧。凸轮采用了椭圆形的，以便于学习如何配何椭圆凸轮。

查看视频演示：

制作过程：

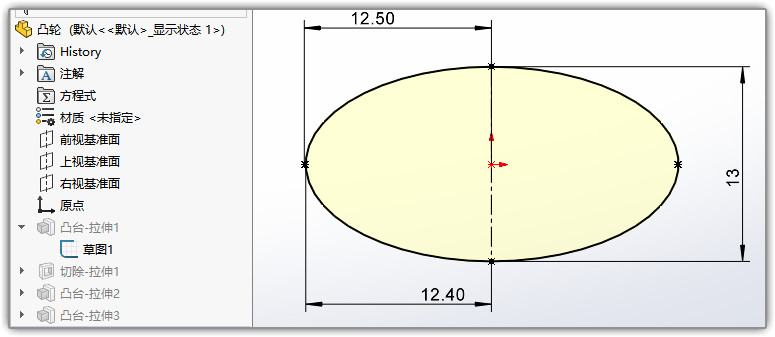

注意椭圆凸轮的画法：需要画两个椭圆，各取一半拼成一个完整的椭圆。左右两侧数值不要相同即可。

弹簧绘制时使用扫描画法。路径线沿一条直线，但不要完全约束。详细的画法大家可以下载文末的案例文件。

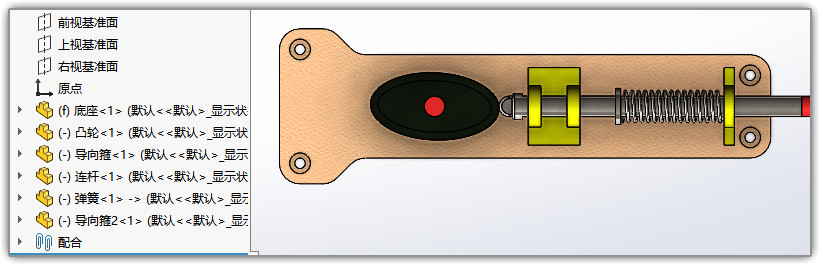

新建装配体，插入所有零件。

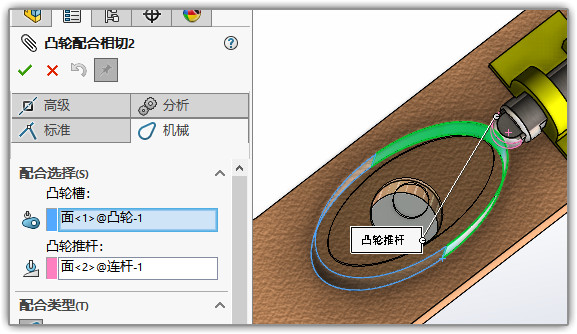

添加【机械配合】里边的【凸轮】，使凸轮和连杆的弧形顶端形成凸轮。

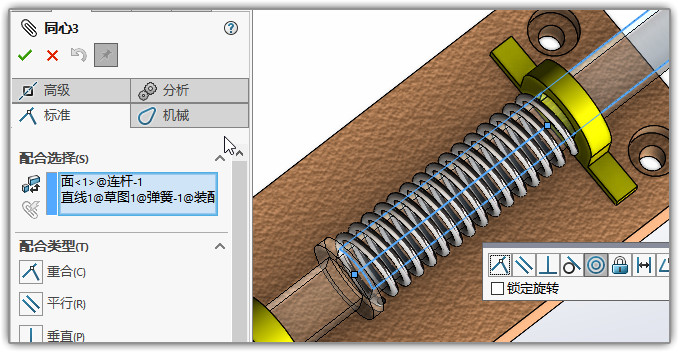

将弹簧的路径线点亮，添加这条线和连杆的【同心】配合。

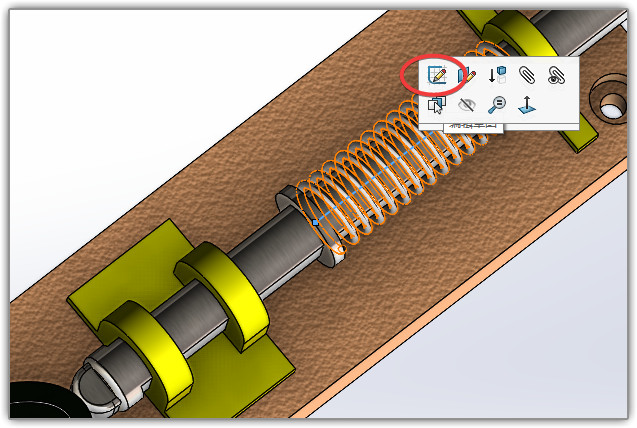

在装配体中，选中这条路径线，【编辑】，使近端和连杆的顶片重合，远端和导向箍2添加一个距离配合，大约1mm左右，即弹簧的顶端可以和导向箍2重合即可。

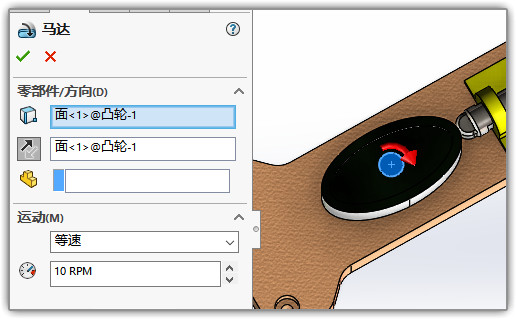

点开【运动算例】，给椭圆凸轮添加一个马达。

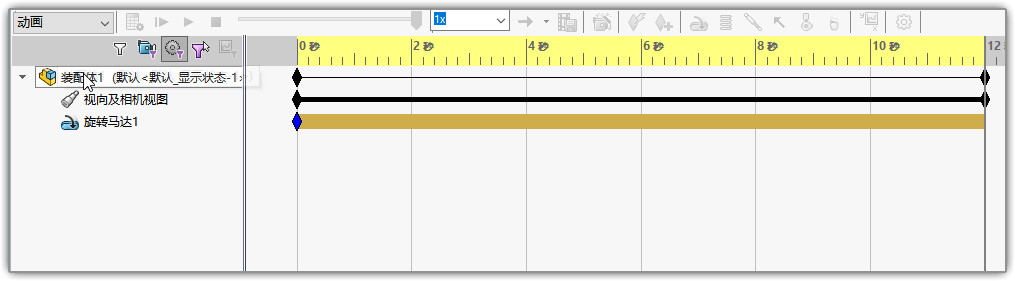

点击重新计算，这样就完成了动画。

预览这个算例：
