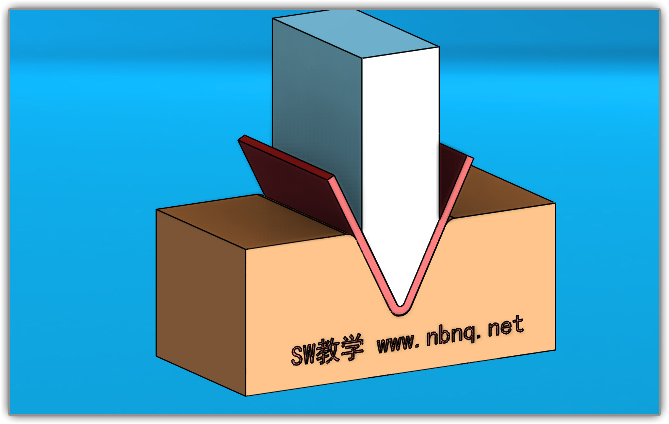

这是一个非常简单的钣金折弯动画，一目了然展示钣金是如何从一起板变成弯的。

视频展示：

绘制过程：

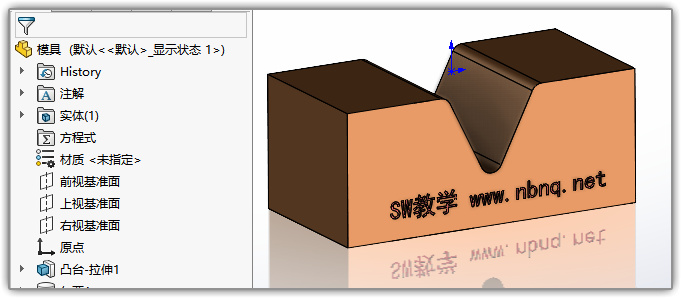

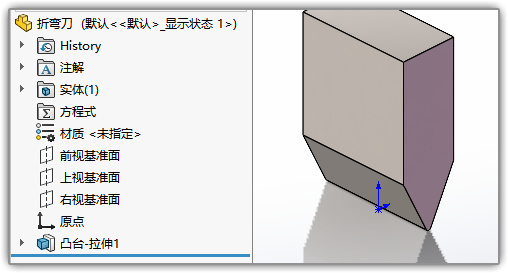

选画好两个需要的零件，分别是折弯刀和模具。

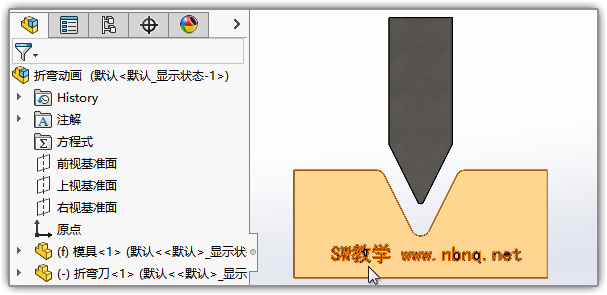

新建装配体，插入两个零件，使模具固定。添加好配合关系。

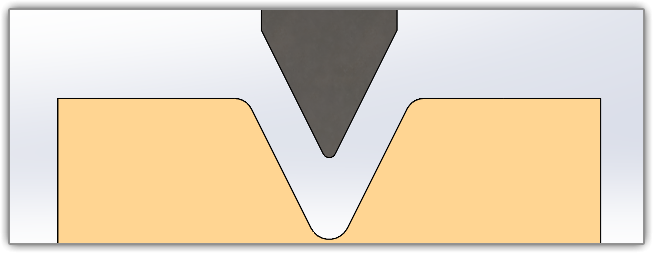

调整折弯刀到模具的位置，如下图。

【插入零部件】-【新零件】，配合好新零件一个平面和装配体正视面重合。

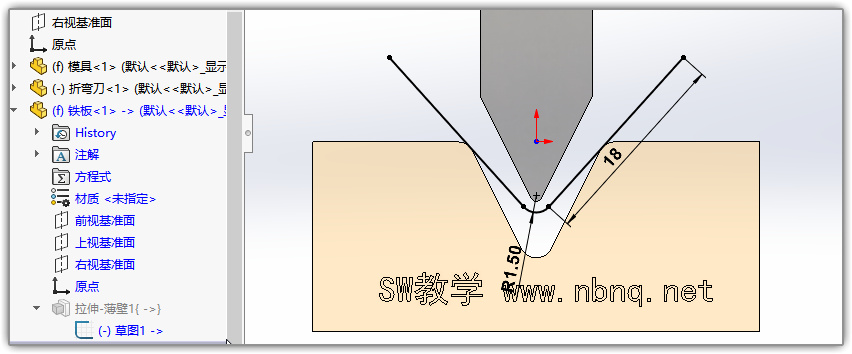

在这个面上绘草图，如下所示。，草图的圆角和折弯刀顶圆角同心，直线部分分别和模具的两个倒圆角相切。

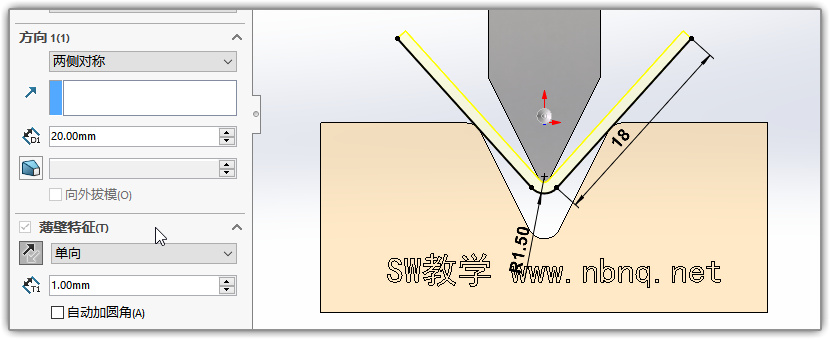

拉伸凸台，薄壁，模仿这是一块铁板。

然后开始制作动画：

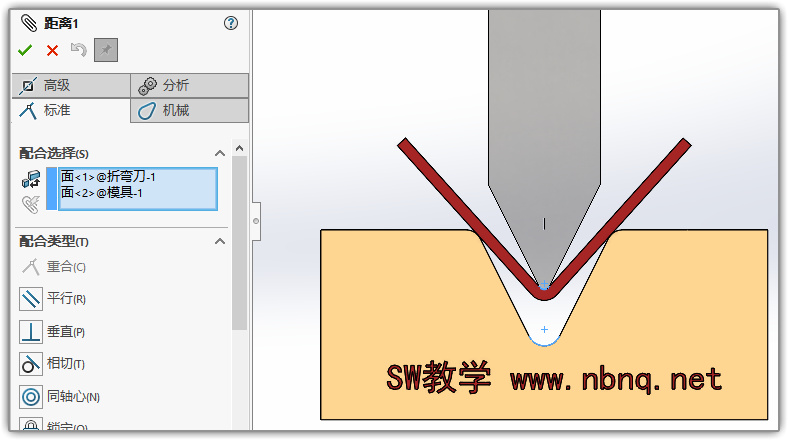

给折弯刀的顶面和模具的底面添加一个距离的配合，模拟折弯刀上下运动。

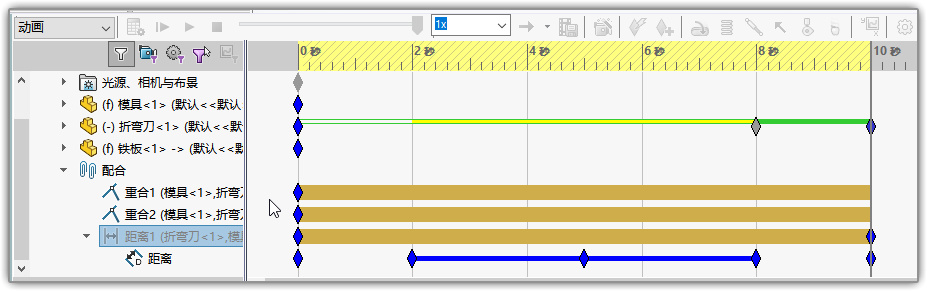

在这个距离后面旋转几个键码。

双击修改键码的距离值 ，使一开始的值是10，最后的值最小0.01。

点重新计算。这样就做好了。

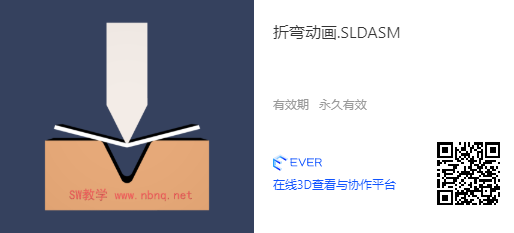

下载这个算例：

下载链接：
