昨天我们分享了一个弯管器的Solidworks模型。今天我们使用这个模型制作一个仿真动画，演示弯管器是如何将直的铜管弯成圆形的。

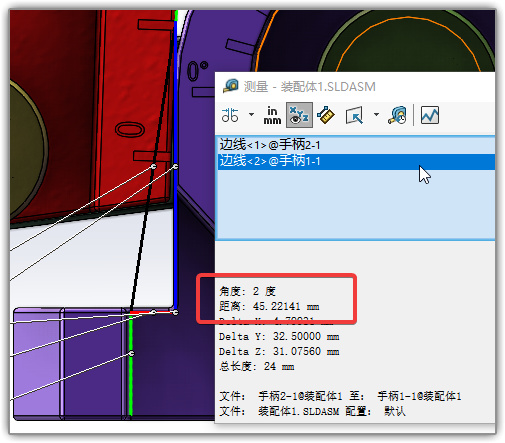

首先我们将装配体里边的各部件名称改为中文，便于描述。并调整手柄的位置到如下图所示，使其尽量接近垂直但又不要竖直，保持一个很小的角度。

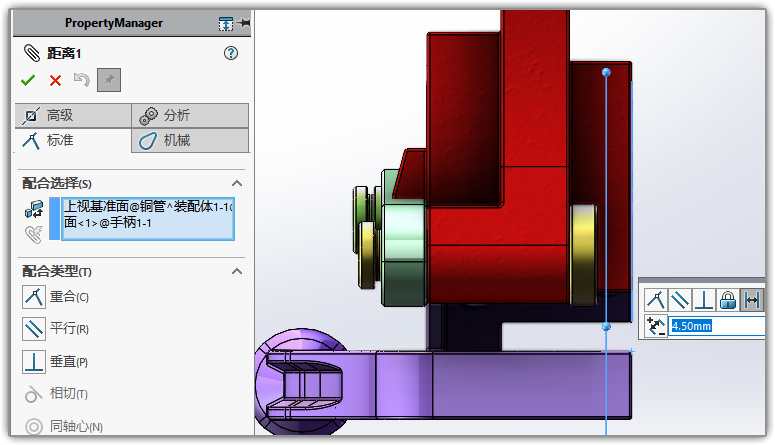

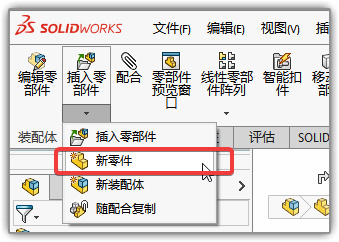

在装配体模式下，插入绘制一个新零件。退出编辑，配合上视面使需要绘制铜管的面和弯管器的弯槽重合。

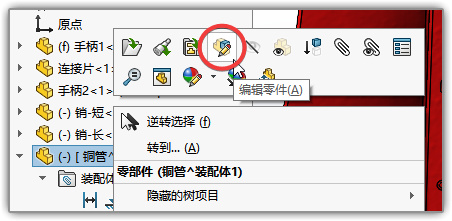

重新进入零件编辑

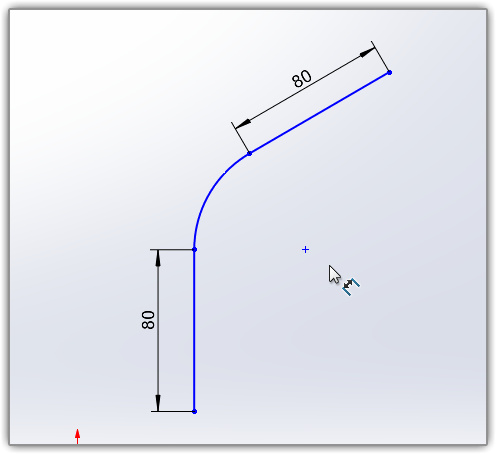

在这个上视面上绘制一个如下的草图，然后添加约束关系，下边和弯管器重合，圆弧部分同心，上边边和手柄2重合。

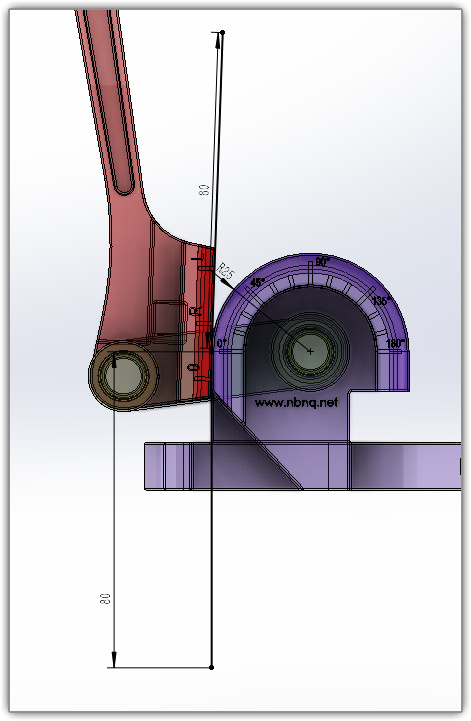

完成后的样子

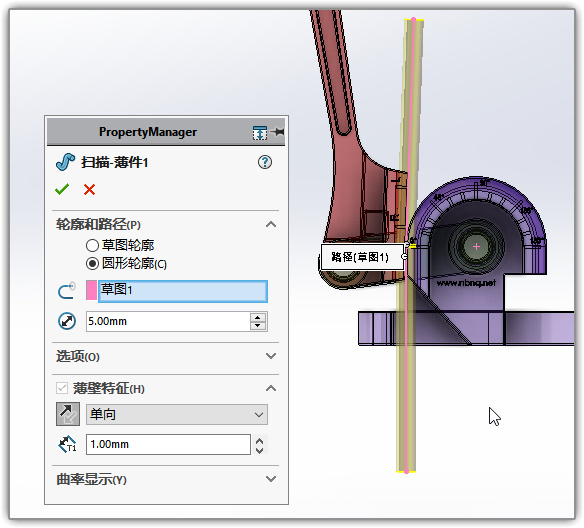

扫描出一根接近于直线的铜管。

好了。这样铜管就会随着手柄2的移动产生变形。这时我们可以手动拖动一下手柄2，然后刷新看一下效果。

接下来制作动画部分：

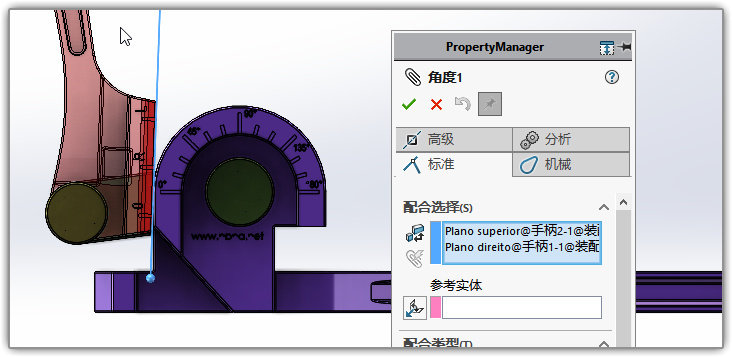

点开运动算例，选择“动画”。添加一个角度的配合，即手柄2的竖直面和手柄1的竖直面。

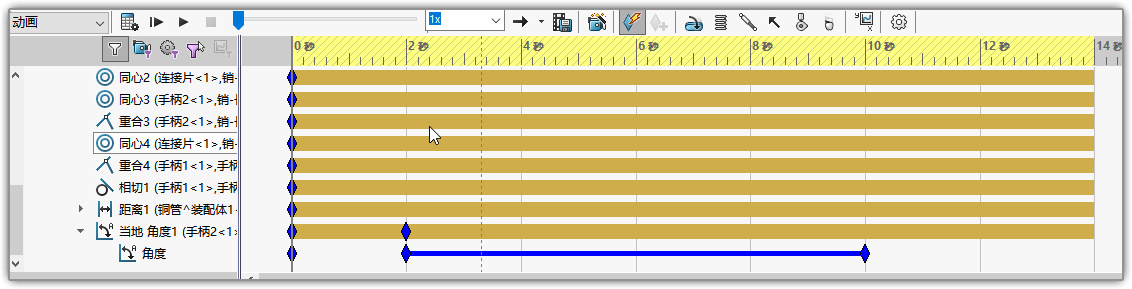

在角度配合后方两秒的位置放置一个键码，

在大约10秒的位置放一个键码，双击修改角度为179度。

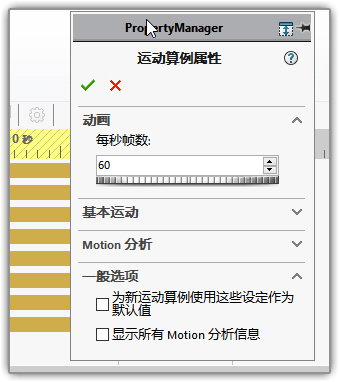

将动画帧数调高一点，使画质更流畅。

然后点击【重新计算】看一下效果吧。

最后可以添加上些观阅码，形成视角变换的效果。

下载这个算例：
