这是一位国际友人出的练习题，我们一起来看一下。

相对来说别具一格，题目难度还算是一般般。需要注意剖面B 的 r20倒角形状别弄错就行。

绘制过程：

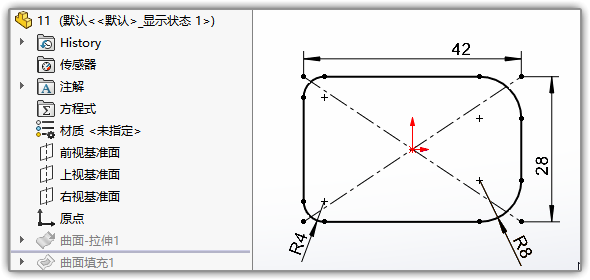

在上视面绘制一个矩形，两边倒角不一样哦！  拉伸曲面。

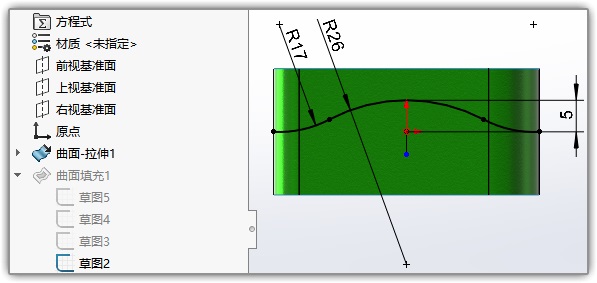

在拉伸好的宽面上绘草图

在窄面上绘草图

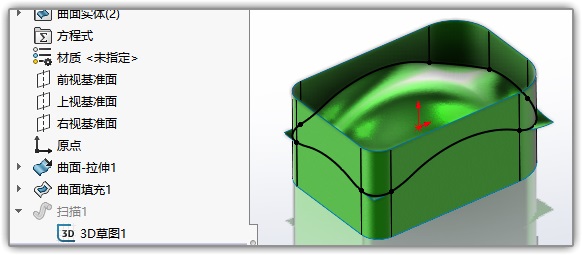

分别的对称的面上引用这两个草图，形成一个轮廓。然后用这个轮廓做一个填充曲面。

点击菜单的【工具】-【草图工具】-【交叉曲线】，选中所有面。得到一个3D草图。

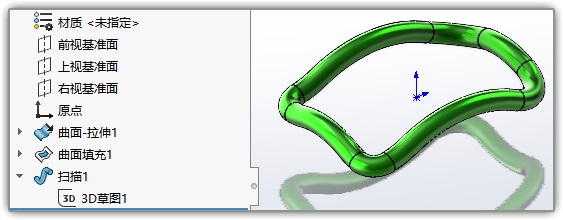

使用这个3D草图扫描，圆形轮廓。直径4

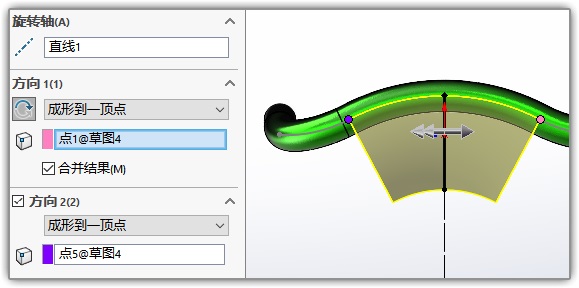

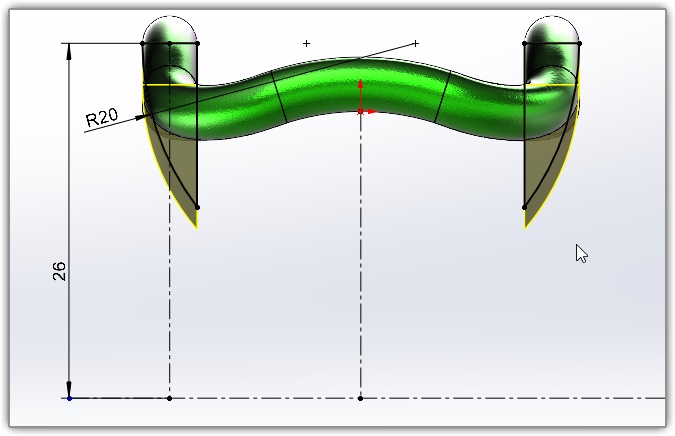

右视面绘草图，旋转凸台。将中间部位做出来。两个方向，分别成型到一点，选择填充曲面那里宽面上的那个R26两头的切点。

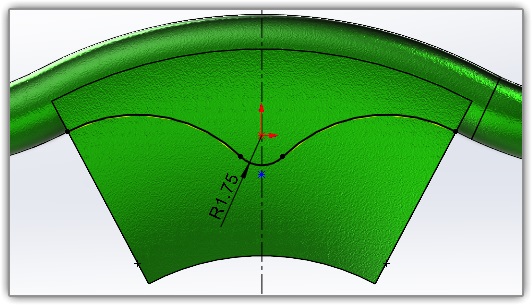

前视面绘草图，把这两个凸台切除出弧形。

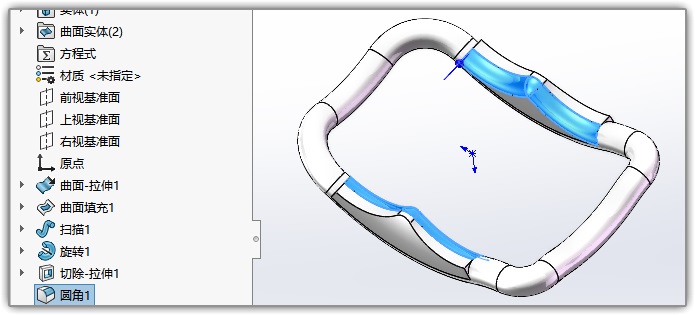

接下来开始倒圆角。先把内侧倒好

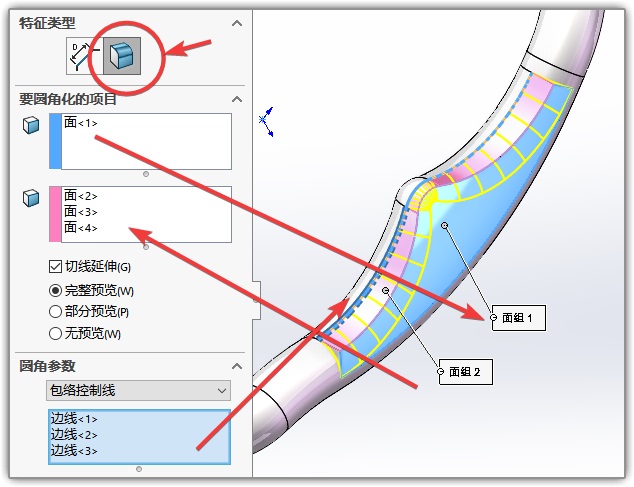

再倒外侧圆角。注意选择倒角方式为【面圆角】

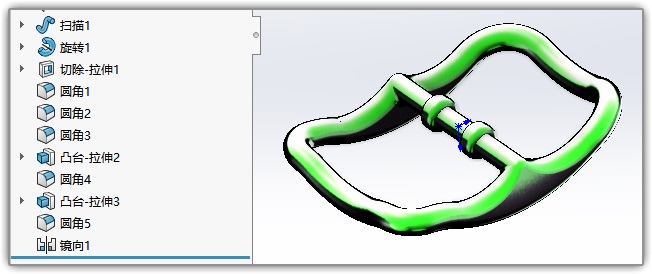

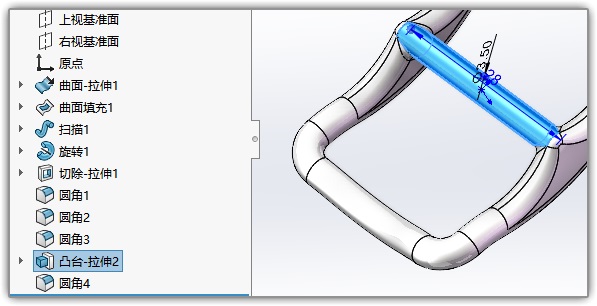

然后把中间那根横杆拉伸出来，根部连接部位倒圆角。

最后把两个鼓包做一下就好了。

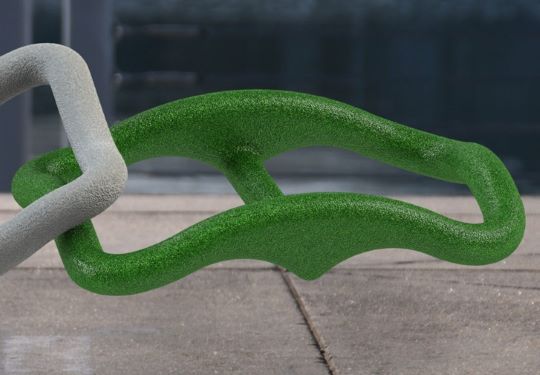

简单渲染一下
