【题目】参照题图绘制图形，【注意】CATICS自19届开始不再公开赛题，题图均来自网络。注意其中对称、相切等几何关系。【其它】同色短线长度相等，同色圆弧半径相等。题目为示意图，只用于表达尺寸和几何关系，由于参数变化，其形态会有所变化。

【参数】A=28.5,B=32.5,C=28,D=107,E=54,F=7.3

1、请问图中P1到P2是多少？
2、请问图中P3到P4是多少？
3、请问图中黄色区域的面积是多少？
4、请问模型体积是多少？

终于有一道有点难度的题了，来看绘制过程：

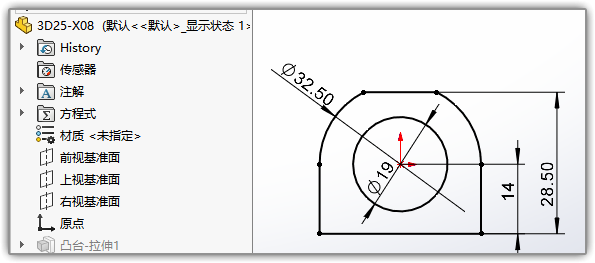

前视面绘制草图，拉伸凸台长度为 C

然后外侧倒个角。

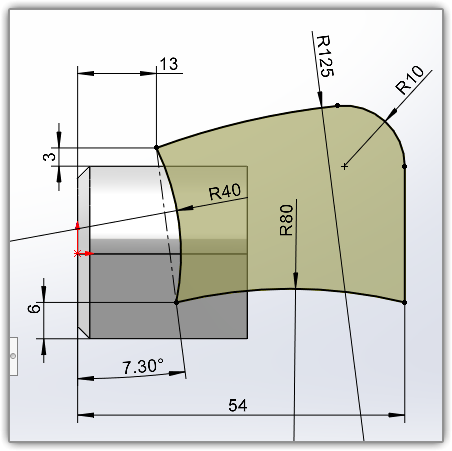

拉着在右视面绘草图，两侧拉伸D

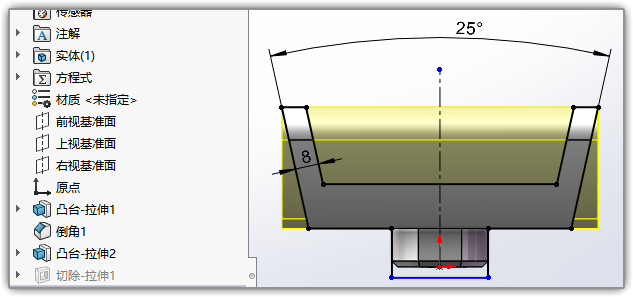

在上视面绘草图，反铡切除。

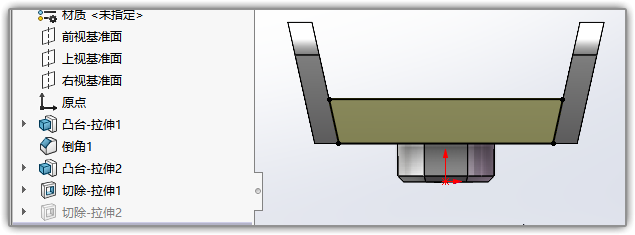

接着在凸起来的嘴的那个平面上绘草图，向上切除。把下图这一部分切出来

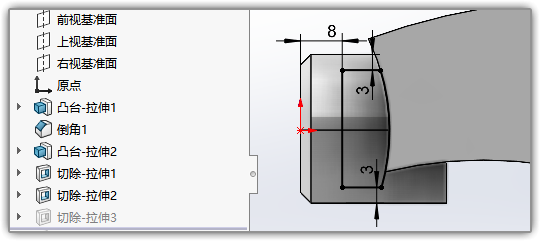

右视面绘草图，把中空的一部分切除。

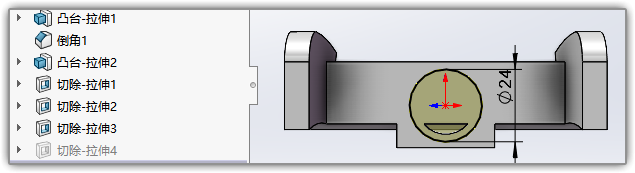

零件后侧画圆，把24的圆切除，成型到下一面即可。

最后把三个小柱子拉伸出来，并镜像一下。

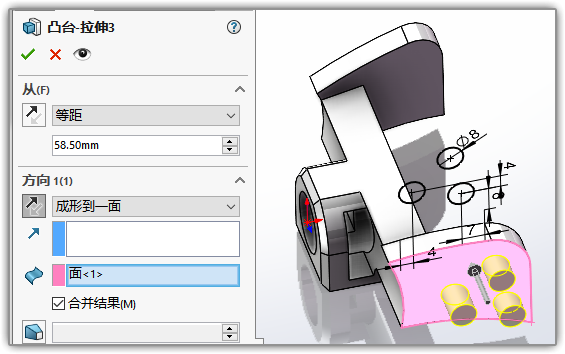

在右视面绘草图，从距离为(d+10)/2的一侧成型到斜面上。

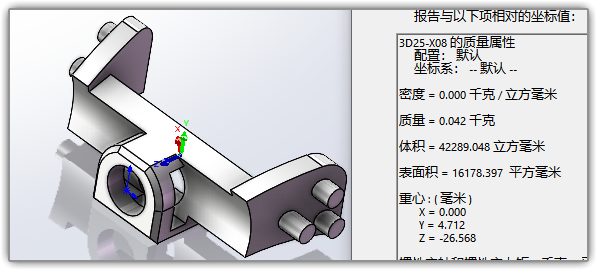

看一下体积

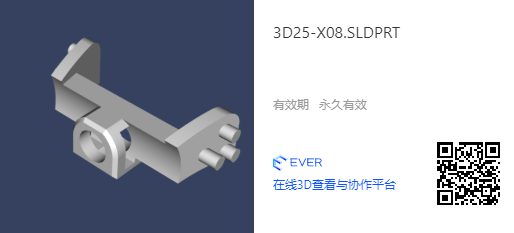

3D答案：

下载答案文件：
