【题目】参照题图绘制图形，【注意】CATICS自19届开始不再公开赛题，题图均来自网络。注意其中对称、相切等几何关系。【其它】同色短线长度相等，同色圆弧半径相等。题目为示意图，只用于表达尺寸和几何关系，由于参数变化，其形态会有所变化。

【参数】A=33,B=30,C=39,D=28,E=25,F=199,G=31

1、请问图中P1到P2是多少？
2、请问图中黄色区域的面积是多少？
3、请问图中蓝色区域的面积是多少？
4、请问模型体积是多少？

绘制过程：

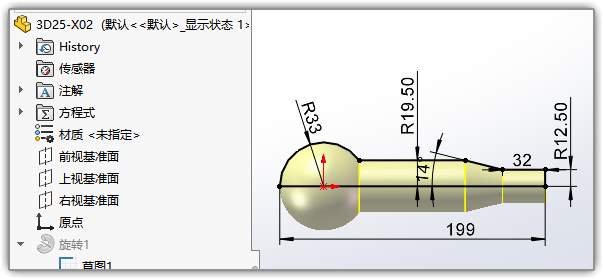

前视面绘草图旋转凸台把主体做出来。

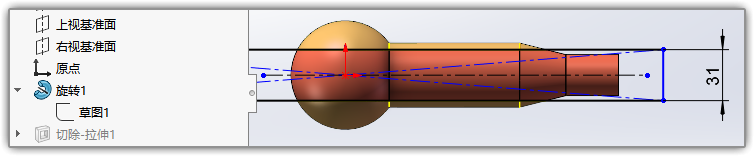

然后绘制一个高度为E的距形，反侧切除。

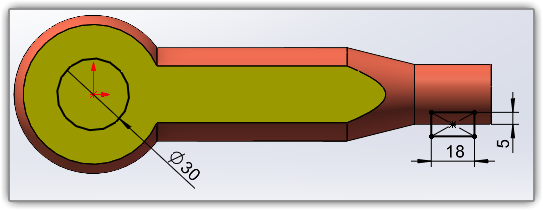

上视面绘草图，把孔和右侧的缺口一起切掉。

最后把右侧的小孔切除即可。

这个题目比较简单，入门级别的。所以基本上新手也能准确无误得做对。

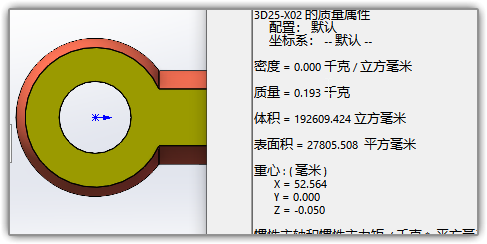

看一下体积：

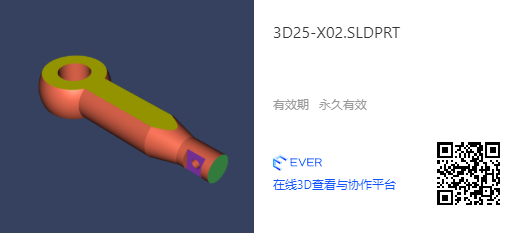

3D答案：

下载答案文件：

https://evercraft.co/share?key=388D7D
