齿轮动画制作还是非常简单的，齿条 齿轮也是基本一样的。下面我们具体看一下：

使用“今日制造”或其它插件，输入参数。这里我们用19齿，模数为2的齿轮为例。

点击右下角的生成齿条，生成一个齿条 ，点击生成齿轮1，生成齿轮 。

新建装配体，

在装配体里绘制生成一个零件“轴”。

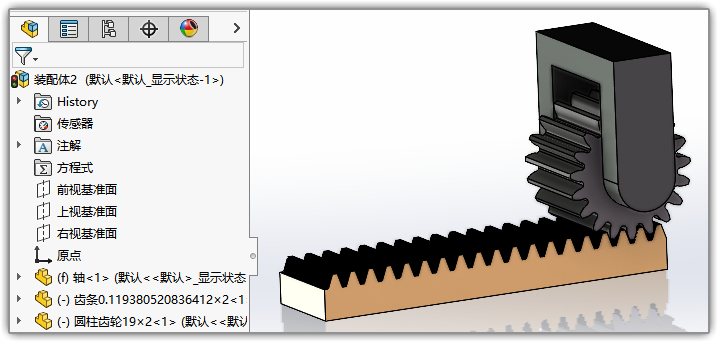

插入齿轮和齿条 。

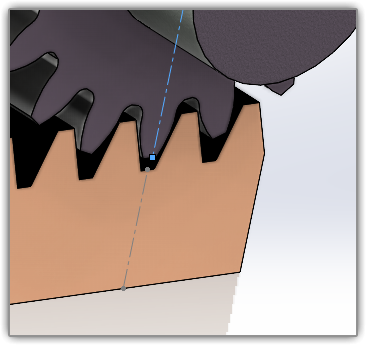

添加相应的配合关系。配合齿轮和齿条时，为了精确控制齿的咬合，我们需要先在两者上各画一条线，添加这两条线重合的配合关系。

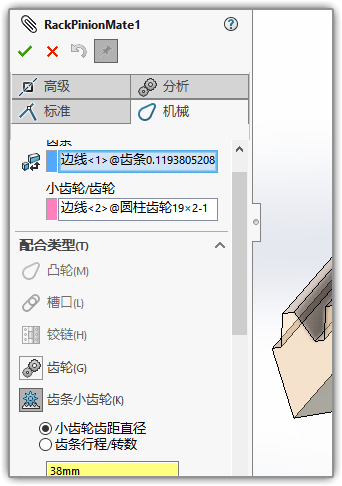

配合里点击【机械】，添加齿轮和齿条的配合【齿条小齿轮配合】。分另选中齿轮和齿条的弧形边线。

查看齿轮生成工具的齿轮参数，节圆直径，将这个数值填入配合里。

计算齿轮圆心到齿条的距离=m(z-2)/2，将齿条的位置配合好。然后删除上上一步中两条线的重合配合关系。（不删齿轮是不能转的）

配合完成后我们开始制作动画。

先禁用观阅码生成

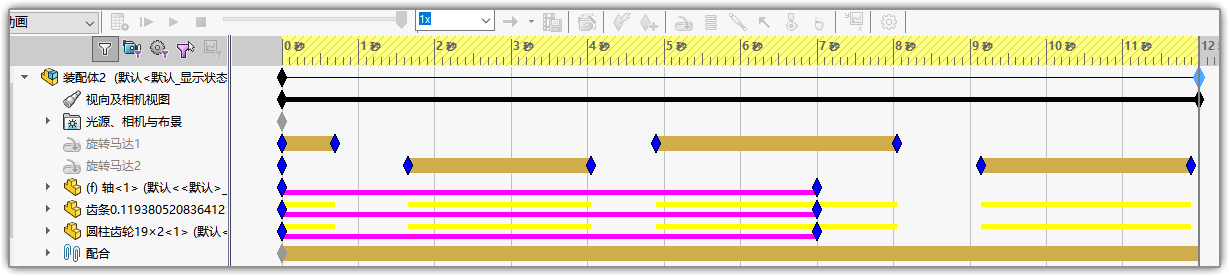

添加两个马达，分别为正转和反转。

让两个马达重复起停，中间切换时间隔一定的时间。

我这里还添加了外观 。

最后如果想加上视效果，就把观阅码生成打开，在最后放置一个观阅码。

好了。点击从头计算，看一下效果吧。

下载模型文件：
