【题目】参照题图绘制图形，【注意】CATICS自19届开始不再公开赛题，题图均来自网络。注意其中对称、相切等几何关系。【其它】同色短线长度相等，同色圆弧半径相等。题目为示意图，只用于表达尺寸和几何关系，由于参数变化，其形态会有所变化。

【参数】A=62,B=128,C=14,D=23,E=13,F=17,G=78,T=2.3

1、请问图中P1到P2是多少？
2、请问图中黄色区域的面积是多少？
3、请问图中绿色区域的面积是多少？
4、请问模型体积是多少？

图片质量不是很高，免强看清吧，这个题目还是比较简单的。

绘制过程：

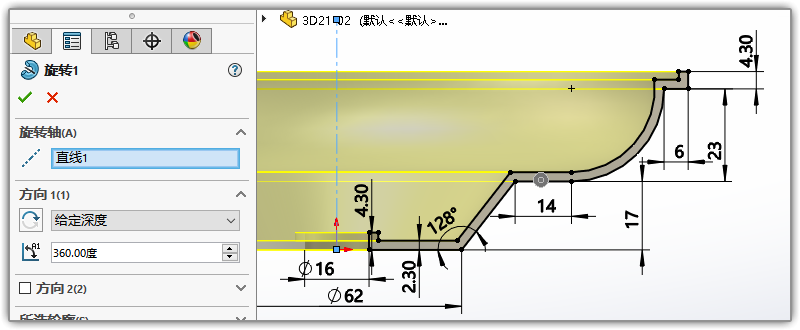

前视面绘草图，旋转凸台。

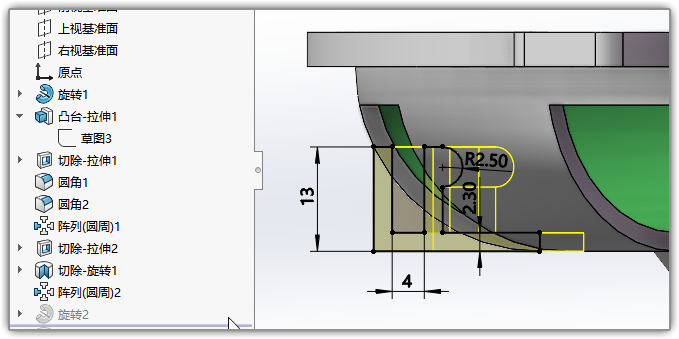

把这个边上的把手也拉伸一下。然后倒好圆角，再阵列4个。

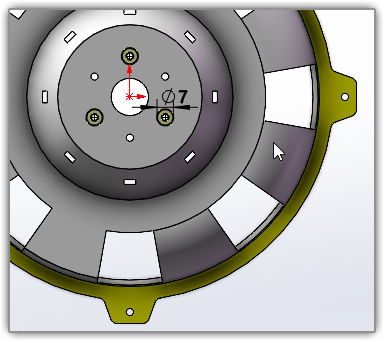

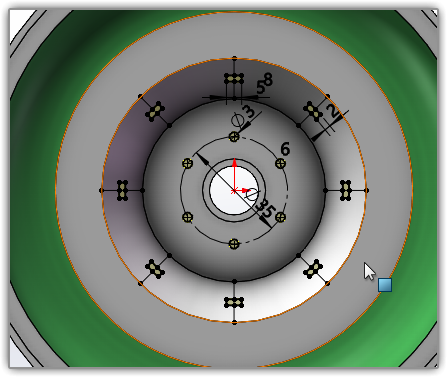

调整视图方向和题目一致。然后在平面上绘草图，把这些孔洞切除出来。（和题目方向一致，可以更准确的绘制孔分布，以免错位。）

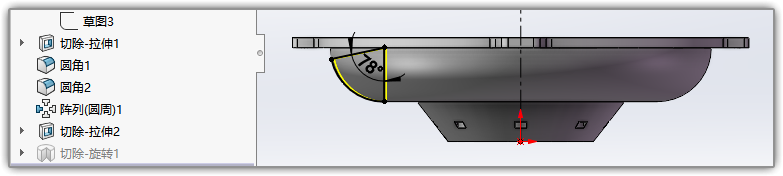

前视面上绘草图，做一个旋转切除，角度20，然后阵列8个。

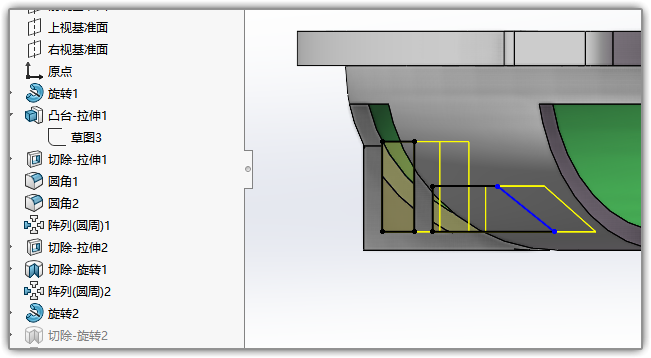

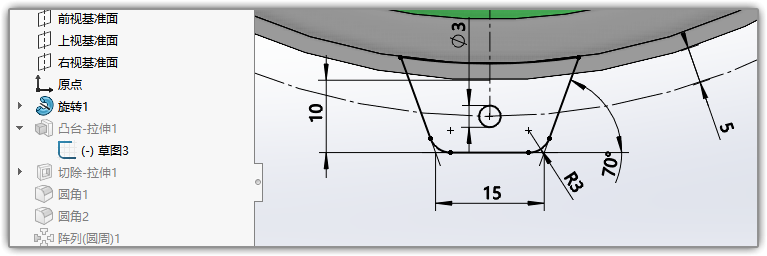

把两个特别的地方做一下。注意其所在的位置不要弄错。在切品平面上做草图。

然后再把重合多余出来的部位旋转切除掉。

因为我所使用的2020版本在阵列这个特征时会出错，所以可以不合并实体，采用阵列实体的方式。

示范中我做了一个旋转凸台，然后阵列实体后再组合实体。两次旋转切除，把两个特别的地方做出来。

最后把这三个小凸台拉伸一下就做好了。

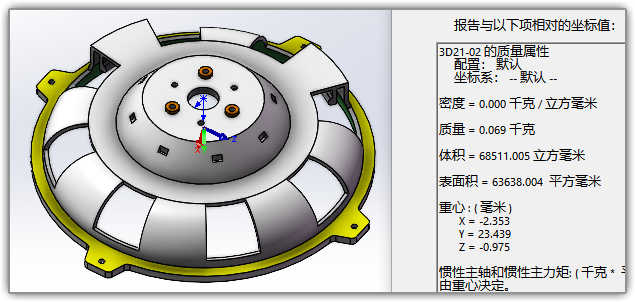

查看一下体积
