【题目】参照题图绘制图形，【其它】同色短线长度相等，同色圆弧半径相同。题目为示意图，只用于表达尺寸和几何关系，由于参数变化，其形态会有所变化。

【参数】A=82,B=70,C=58,D=53,E=53, T=1，Ta=2.8, Tb=8.6

1、请问图中黄色区域的面积是多少？
2、请问图中紫色区域的面积是多少？
3、请问图中蓝色区域的面积是多少？

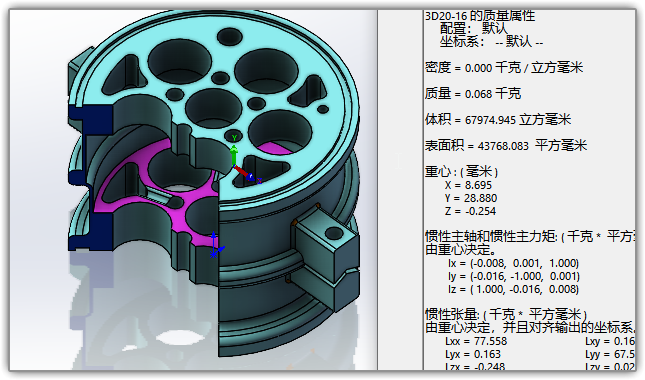

4、请问模型体积是多少？

5、请问点P1到P2的距离是多少？

这个题看起来挺复杂，其实比较简单。都是一些常规命令。

绘制过程：

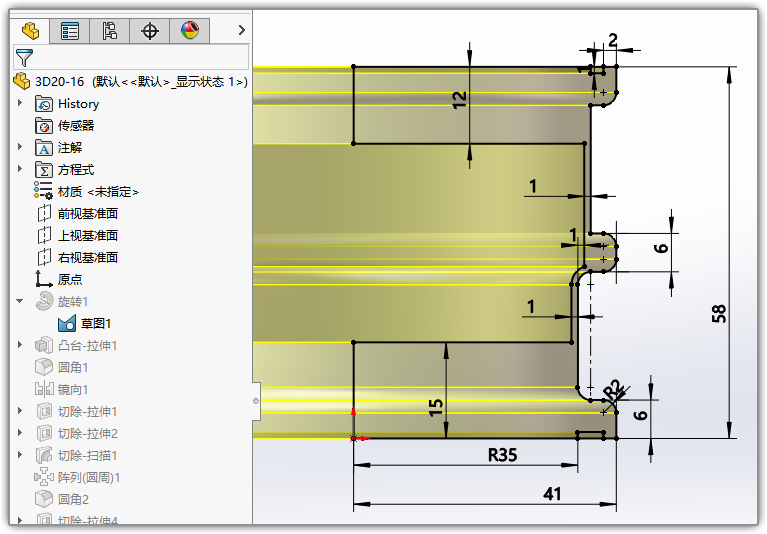

前视面旋转凸台，把主体的圆做出来。我为里做的是空心的，如果想省事的可以只旋转出外轮廓做成实心的。

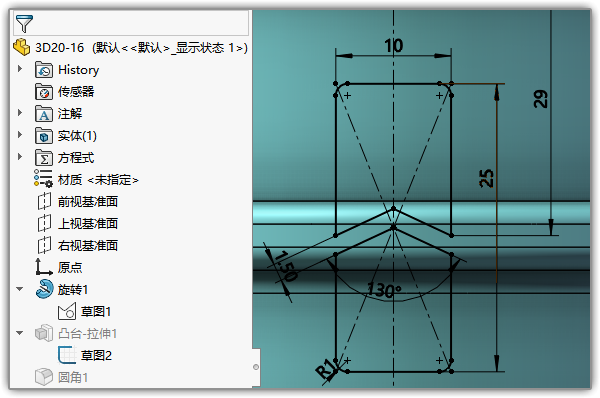

继续在前视面画草图，两侧拉伸凸台。

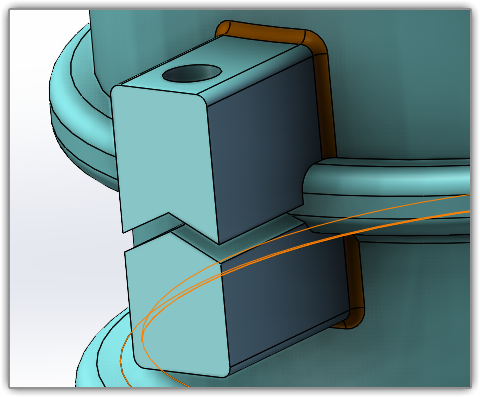

倒个圆角。或倒一边然后镜像。

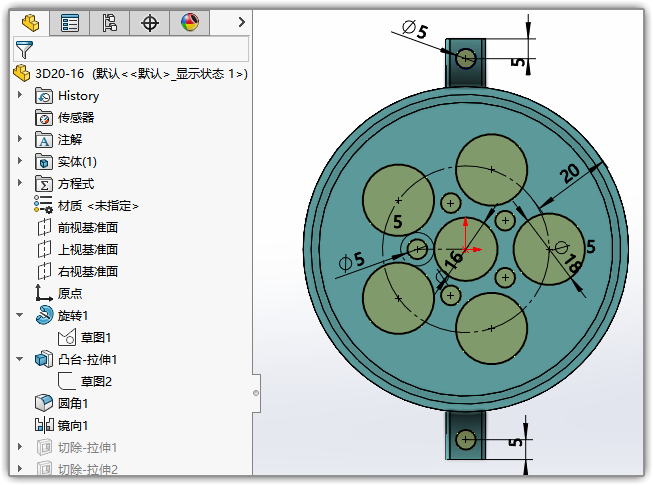

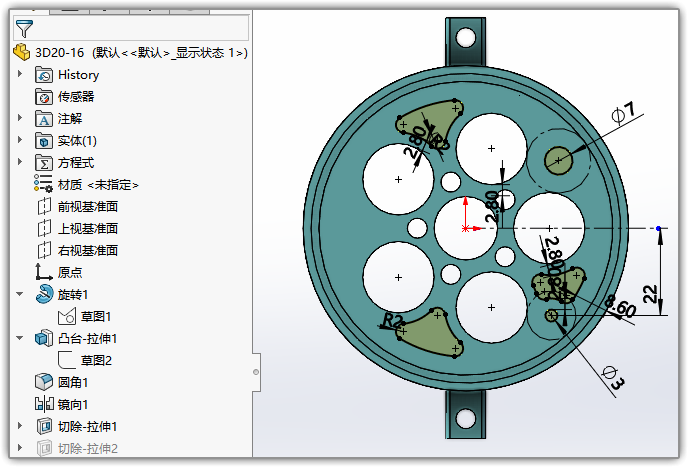

将上视面的那些圆孔切除掉。因为线条比较多，所以我们绘制两次草图，切除两次。这样看起来干净一点，万一出错修改也比较方便。

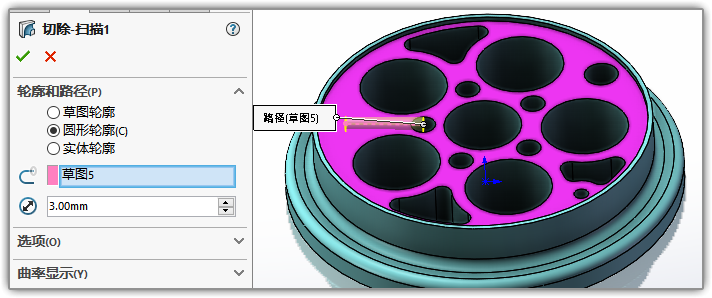

将图水平剖开，在下半部的上边面画一条直线，扫描切除。

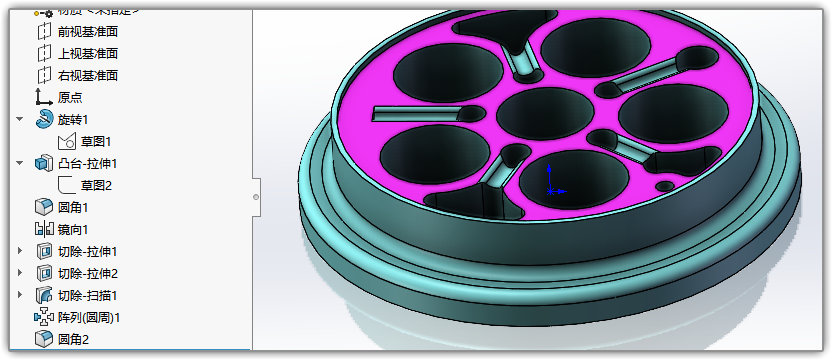

然后倒圆角。再阵列5份。

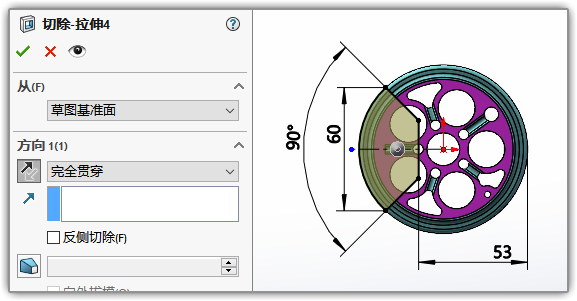

把左边半部分切除

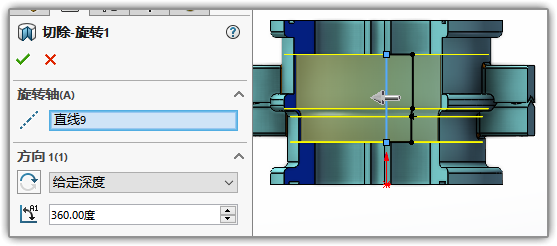

如果你第二步的时候做的是实心的，最后记得把中间部分再清理一下。
