【题目】参照题图绘制图形，【其它】同色短线长度相等，同色圆弧半径相同。题目为示意图，只用于表达尺寸和几何关系，由于参数变化，其形态会有所变化。

【参数1】A=76,B=47,C=38,D=13,E=15, F=31, G=54, H=38          【参数2】A=78,B=48,C=39,D=14,E=15, F=33, G=55, H=39

1、请问图中P1到P2的距离是多少？
2、请问图中黄色区域的面积是多少？
3、请问图中绿色区域的面积是多少？
4、请问模型体积是多少？

这个题以前我们也发过，题目不难，都是一些常规命令即可。我们以参数1为例，看绘制过程：

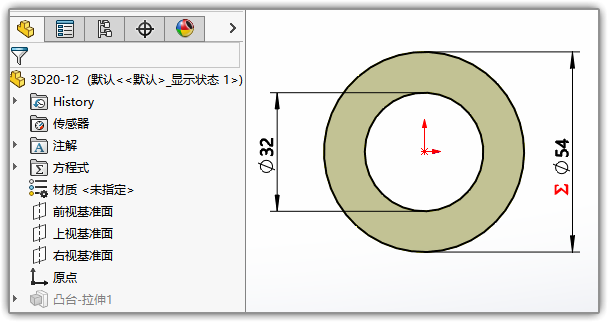

上视面先把放大镜的圆桶做出来，画两个圆拉伸。

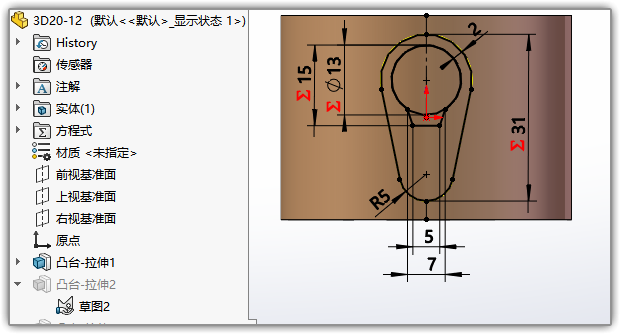

右视面，画手柄轮廓图

分别使用不同的轮廓拉伸三次，将整个手柄做出来。

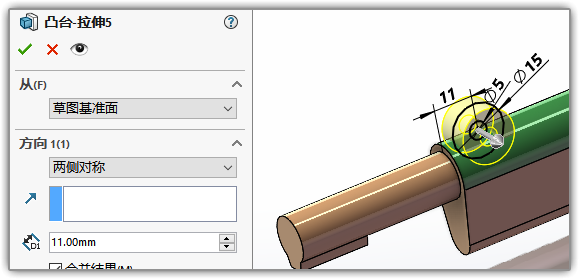

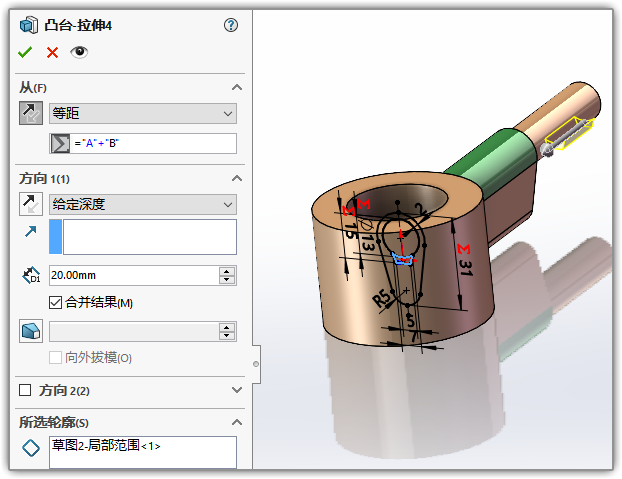

将柄上的吊环拉伸出来。

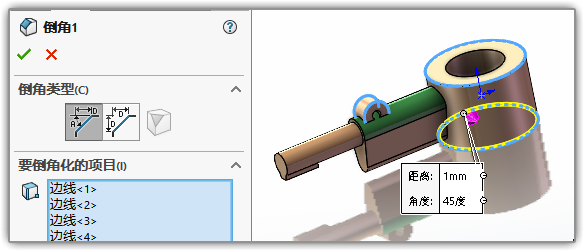

倒个1*45的角。

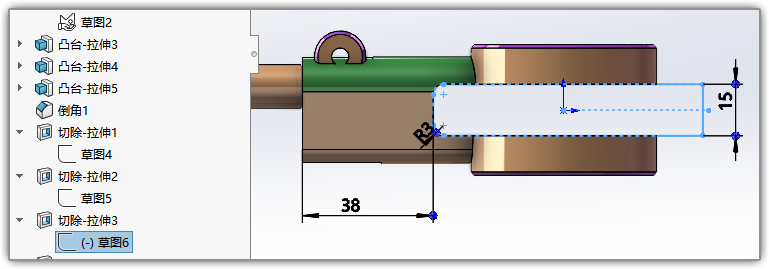

接下来依次把前视方向的多余部位切除掉。

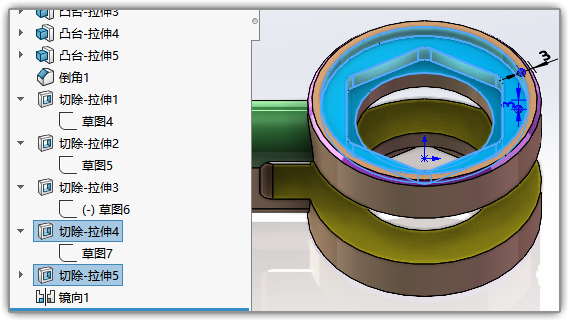

然后把上视方向依次切除掉，然后镜像一下就好了。

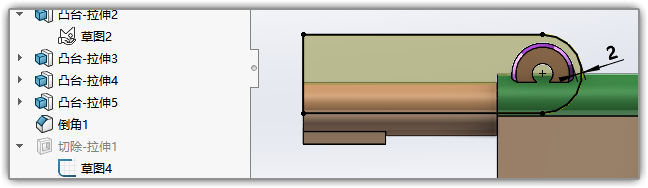

最后把吊环上的小圆心切一下。

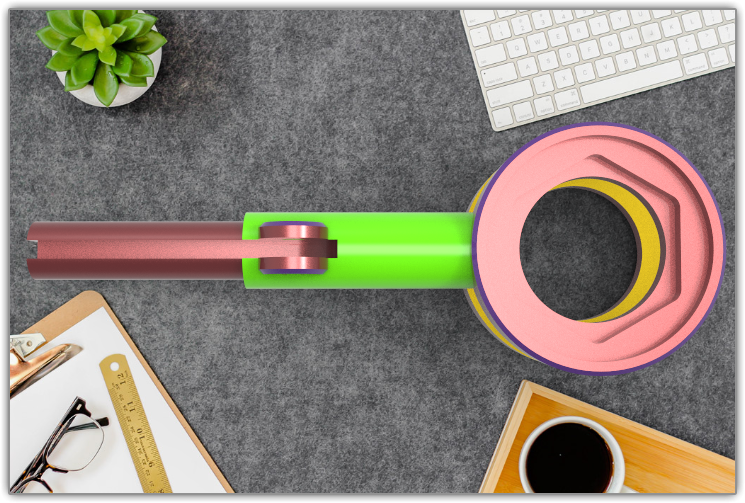

简单渲染一下：

下载SolidWorks格式答案：
