【参数】  A=49，B=91，C=30 大家不要再纠结这里到底是30还是39了，下面试例中用的39，题图参数给的30，知道绘制思路就行了，而且这个题目也非常简单。）D=54，E=15.5 。
【问题】
1、请问图中黄色区域的面积是多少？
2、请问图中绿色区域的面积是多少？
3、请问图中橘色区域的面积是多少？
4、请问模型体积是多少？

题图将就着能看清，费点眼。

绘制过程：

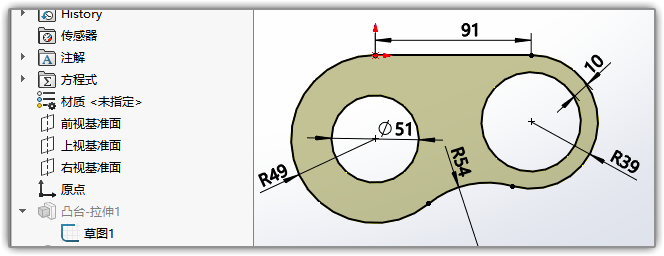

前视面绘草图，两侧拉伸。注意大圆的中心和原点竖直，后面就不用新建基准面了。

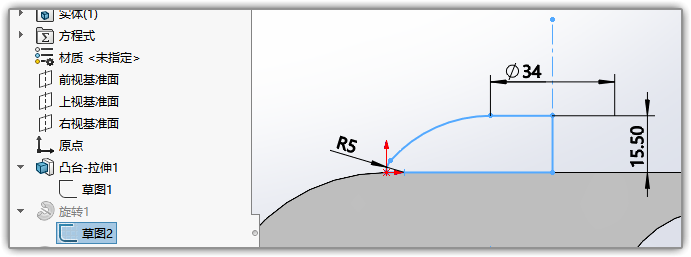

在凸台顶上，前视面绘草图，旋转。  这里因为题目未明确标示弧度，所以我们以交点相切为准。

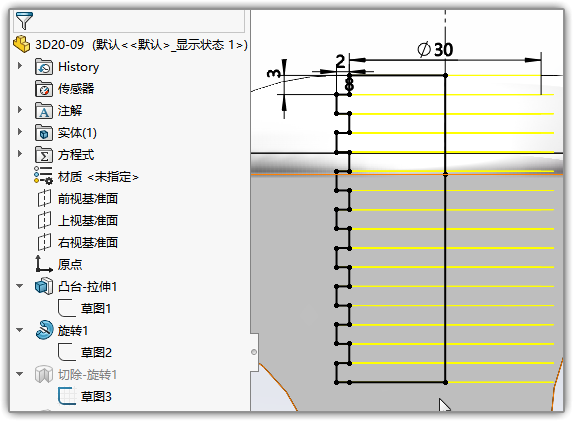

继续绘草图，将里面的示意螺纹旋转切除出来

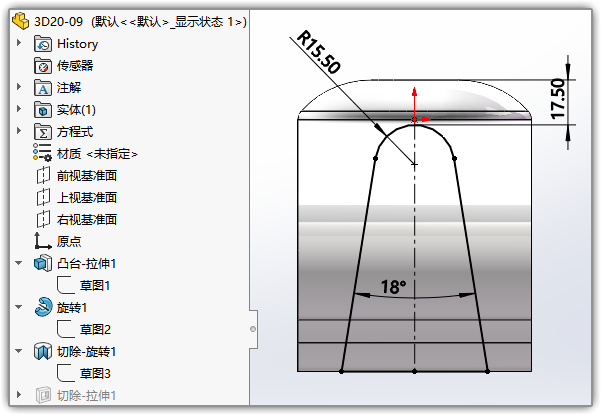

右视面绘图，两侧拉伸切除。

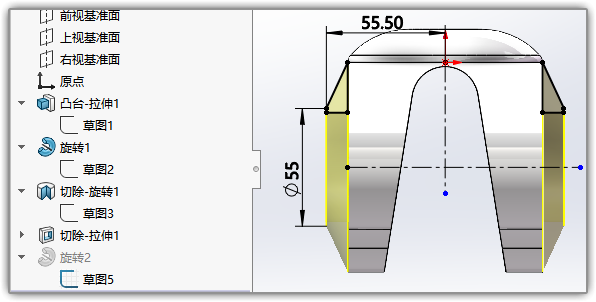

右视面绘草图，旋转凸台。

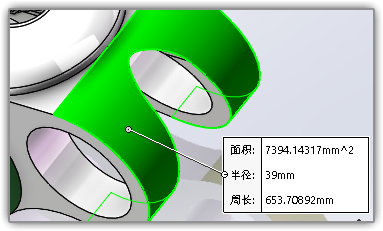

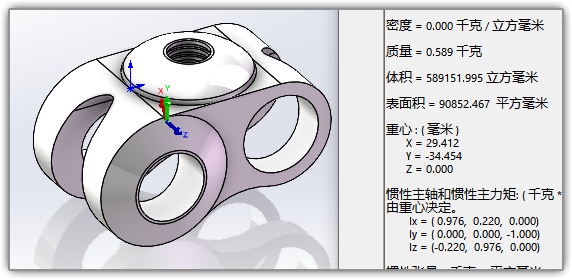

完成了。检查一下体积和其它问题答案：

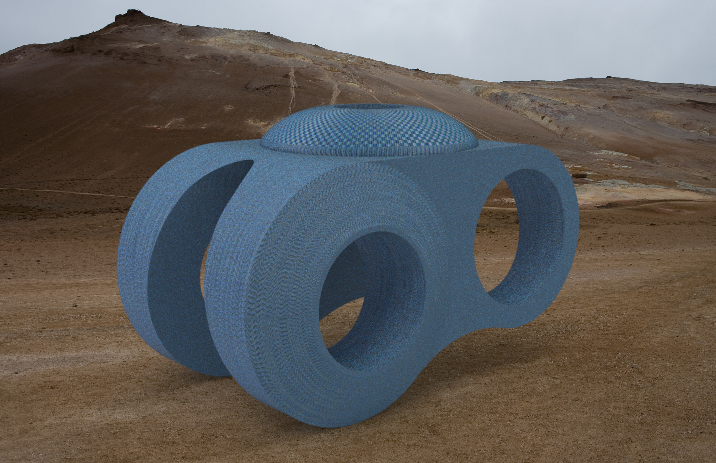

简单渲染一下

下载Solidworks格式答案：
