【参数】  A=97，B=58，C=12.5，D=32.5，E=4.2，F=25.5，T=3.2
【问题】

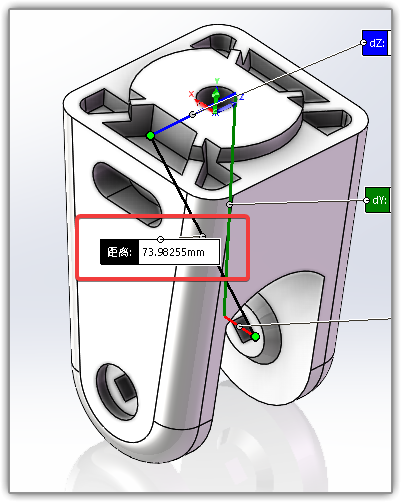

1、请问图中P1到P2的距离是多少？

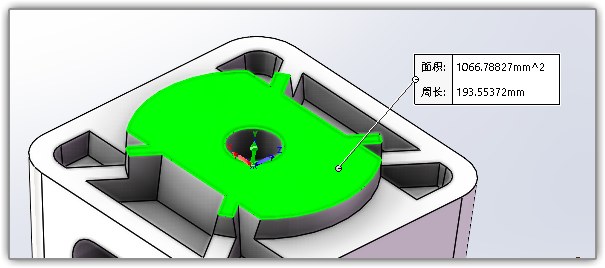

2、请问图中黄色区域的面积是多少？

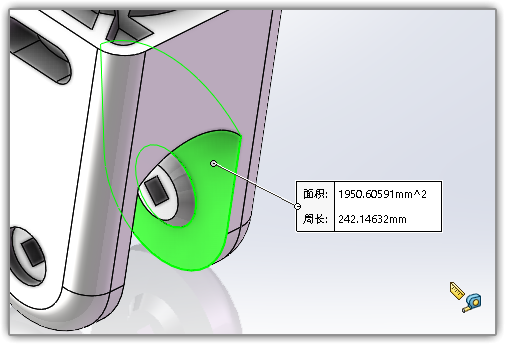

3、请问图中橘色区域的面积是多少？

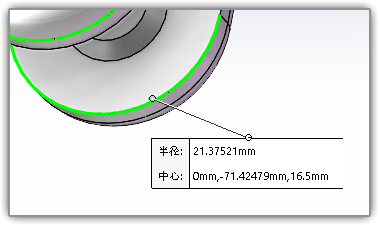

4、请问图中RX的半径是多少？

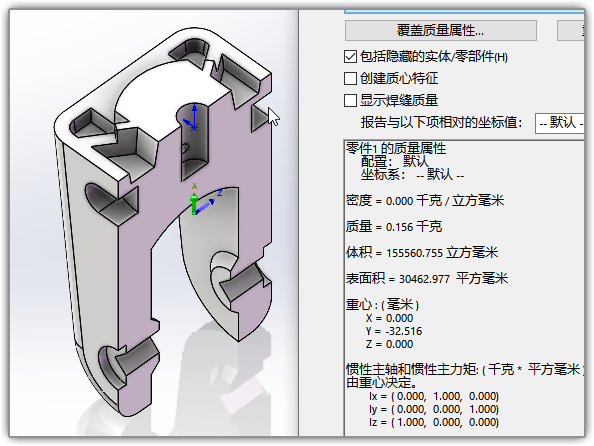

5、请问模型体积是多少？

这个题还是有一定难度的。请仔细阅读过程，注意细节。

绘制过程：

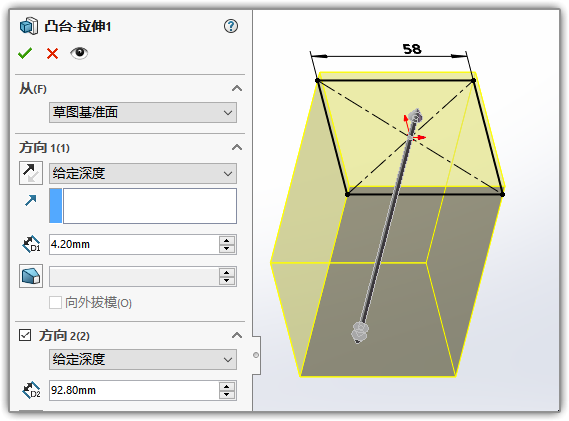

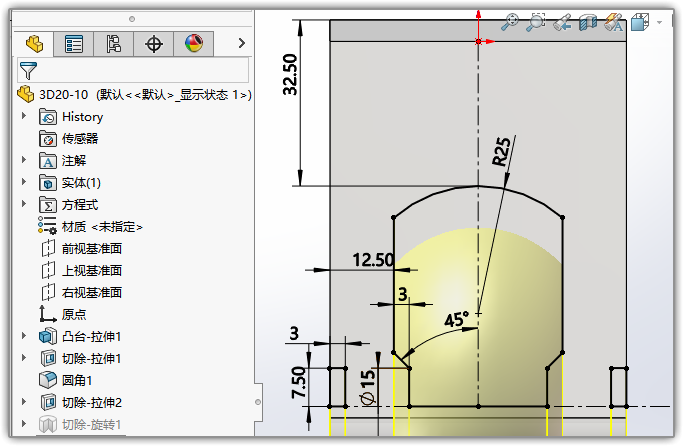

上视面画正方形，边长为B, 向上拉伸E,向下A-E

前视面绘草图，两则切除。

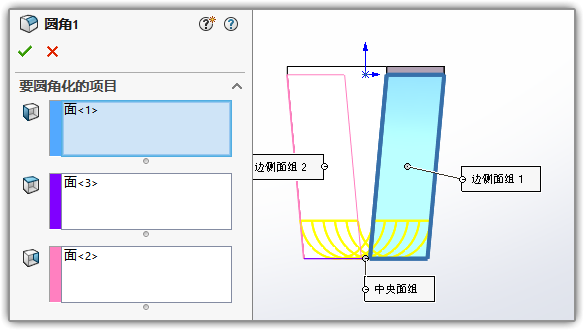

将底下部分倒个完全圆角。

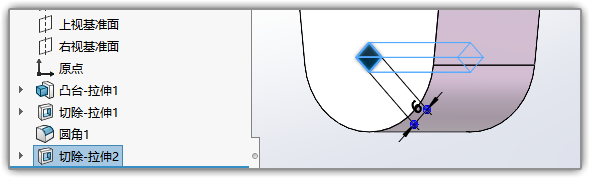

在平面上画个菱形，切除-完全贯穿。菱形和上一步倒出的完全圆角的圆心重合。

右视面画草图，旋转切除。（把那个小圆也一起切除了。注意旋转轴线和上一步的菱形圆心重合。）

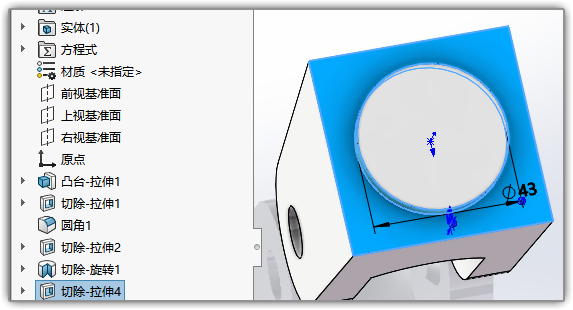

把顶部的圆切除出来

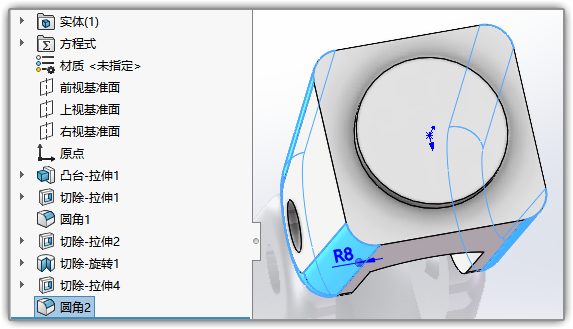

将外围圆角倒好。（第一步的时候拉伸方框不要倒圆角，而是要在这里倒。）

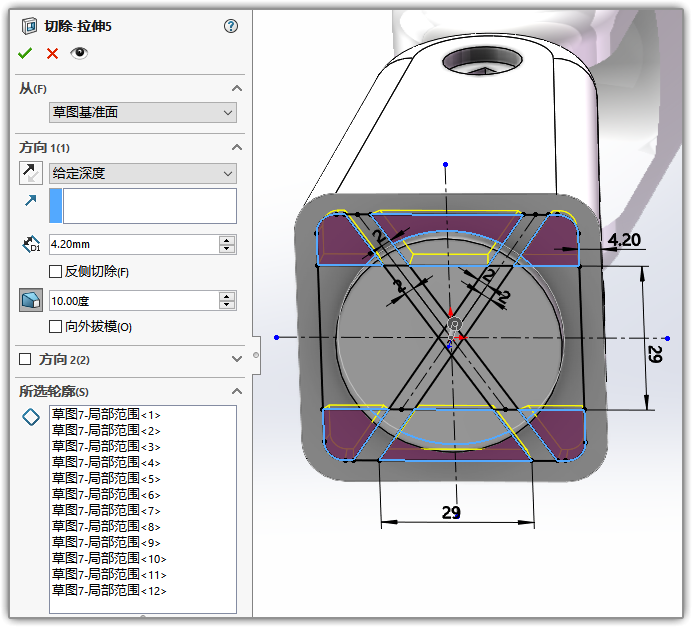

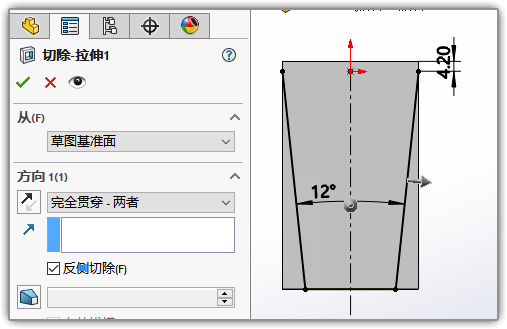

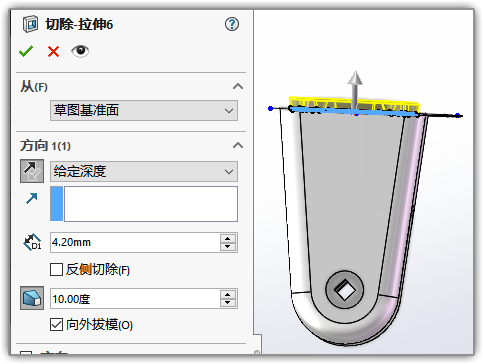

在上视面绘草图（面的位置不要先错，即切除顶部圆后新出现的平面。）拉伸切除，向下，拔模10度。选中需要切除的区域。

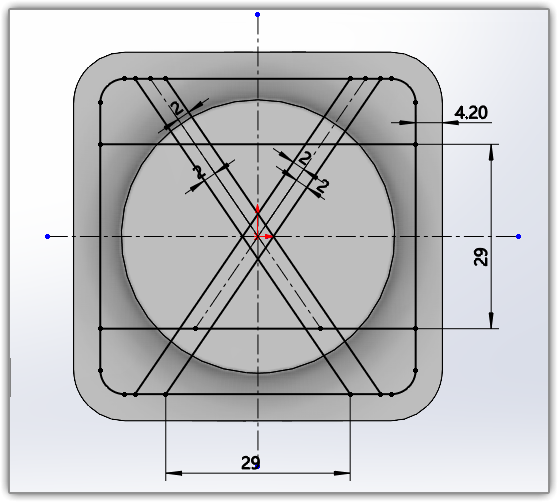

绘制草图时，等距最外框边线，再画辅助斜线，两侧等距斜线。

然后再次点亮这个草图，再次拉伸切除，这次方向向上，拔模方向也向外。

在侧面绘槽口，切除。成型到一面，选那个圆面。然后镜像一下。

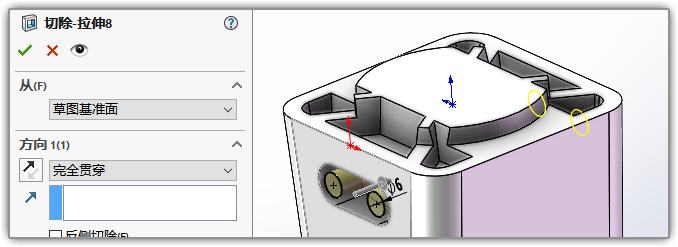

继续在平面上绘两个圆，贯穿切除

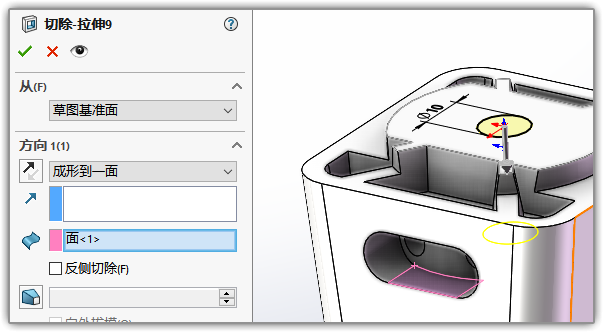

最后在顶上画个圆，切除，成型到一面，选择槽口的底面。

看一下答案：

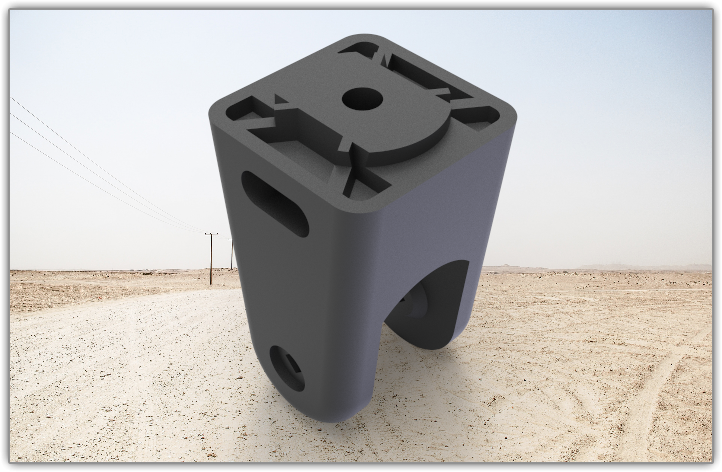

简单渲染一下

下载Solidworks格式答案：
