【题目】CaTICs 3D23-24-12
【注意】其中同心、共线等几何关系。（题图为示意图，只用于表达尺寸和几何关系，由于参数变化，其形态会有所变化）（输入答案时请精确到小数点后两位）
【参数】  A=66，B=76，C=104，D=43，E=28，F=25.5，T=3.2
【问题】

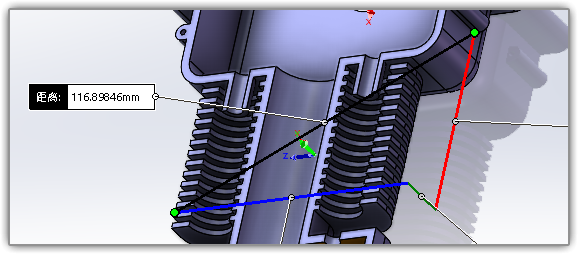

1、请问图中P1到P2的距离是多少？
2、请问图中黄色区域的面积是多少？
3、请问图中橘色区域的面积是多少？
4、请问图中綠色区域的面积是多少？
5、请问模型体积是多少？

【答案】
1、116.898    2、1564.373   3、2184.509   4、5724.000   5、145247.62

这个题看起来挺复杂。特征比较多，不过绘制这种图形只要按步就班，一步一步来，还是很简单的。

可以把图形分为三个主要部分来绘制：1. 左边的绿色部位，2.中间的散热翅片部位，3.尾端的虾尾部位。

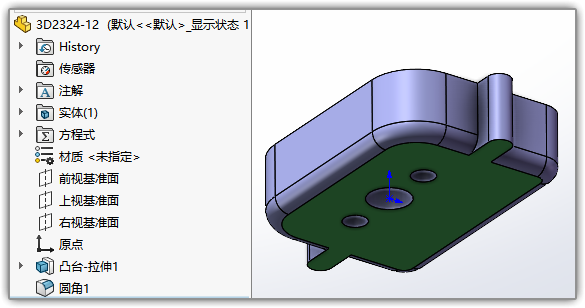

先绘制左边的绿色部位：在上视面绘草图，拉伸凸台。然后把底部的圆角倒一下。

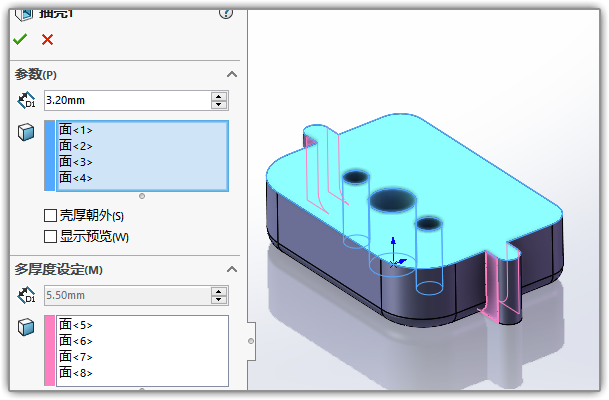

抽壳：选中三个孔，两边的耳朵平面添加多厚度，便其大于半径，这样就抽出实心的耳朵把手了。

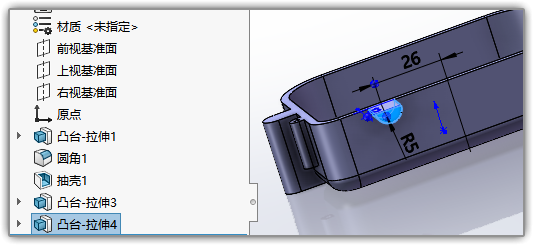

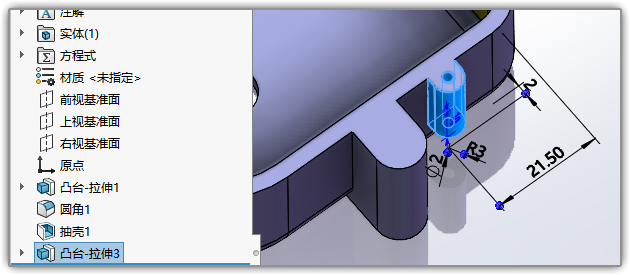

将两侧的小孔耳朵拉伸出来。

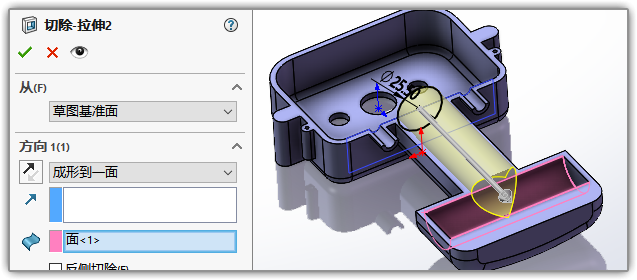

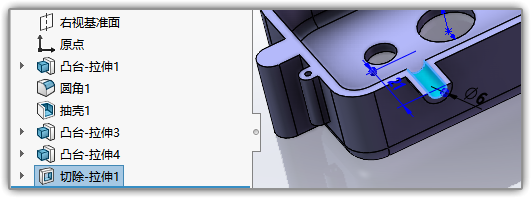

向右侧伸出去的小孔也做出来。先拉伸一下，再切除。也可以放到最后再切除，因为虾尾有一个同心的小孔。

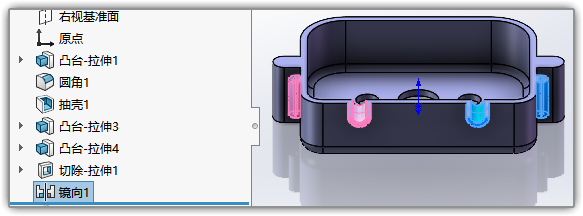

镜像一下

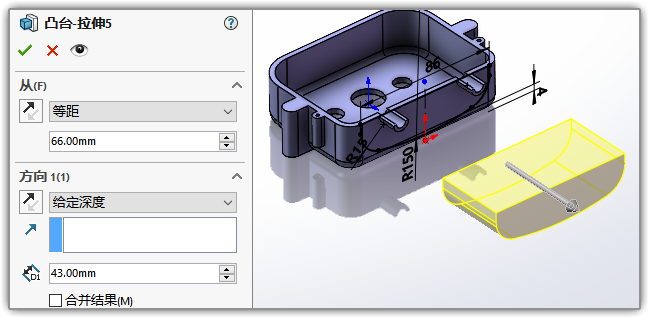

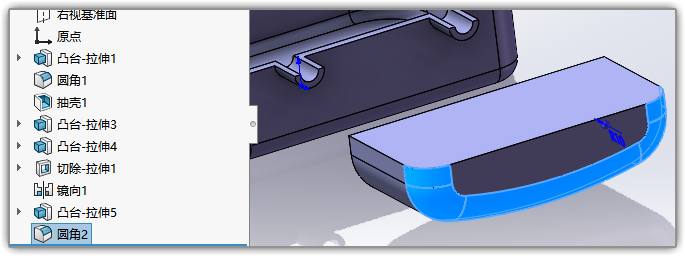

这样头部就做好了。然后做虾尾：同样是拉伸一个凸台，再倒角。

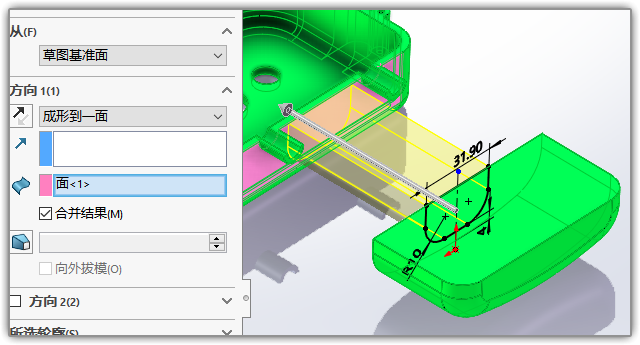

将中间连接的小蛮腰拉伸出来

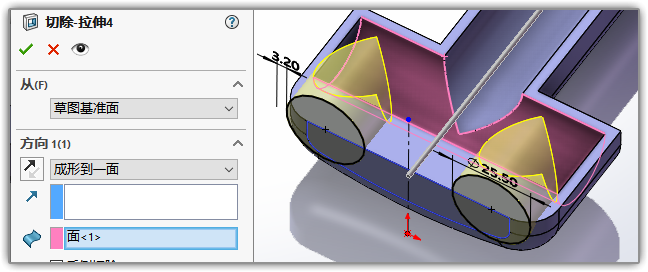

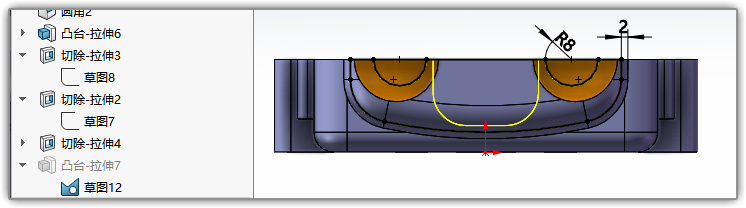

开始切除

绘制散热翅片的草图，拉伸。注意这个上边的小孔和绿色头部的小孔同心，和尾部的不同心。草图可以等距实体。

阵列14个。

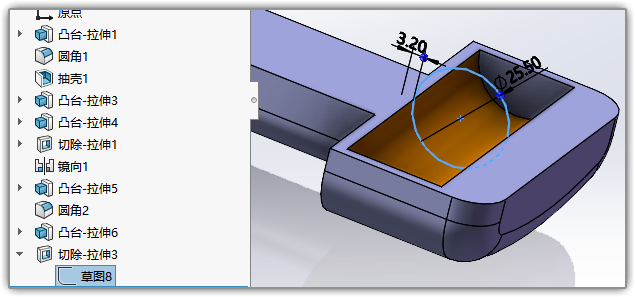

最后这个小孔再切一下就搞定了。

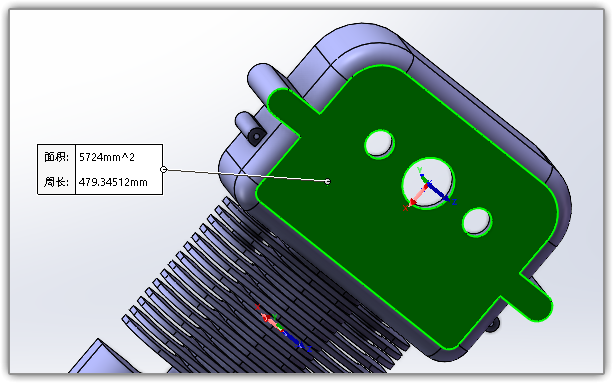

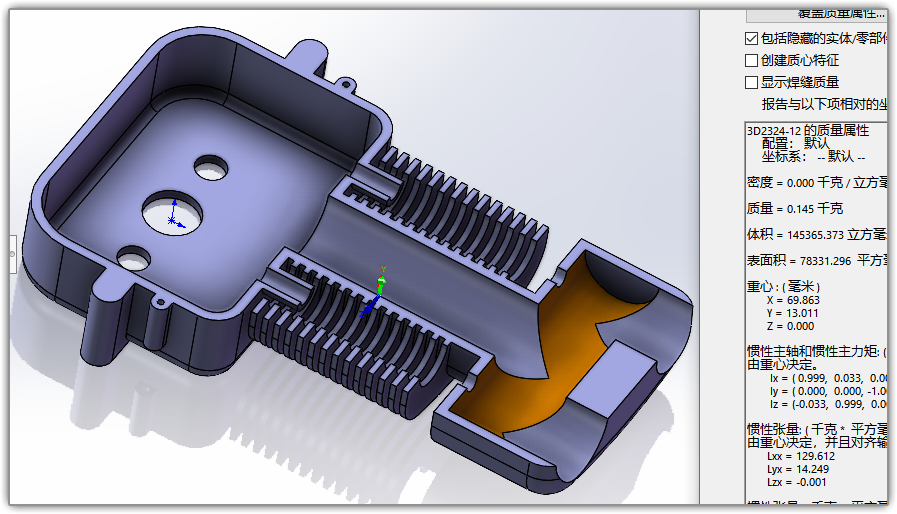

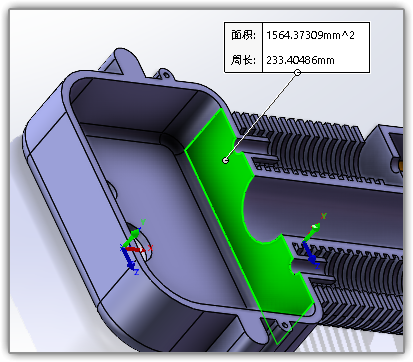

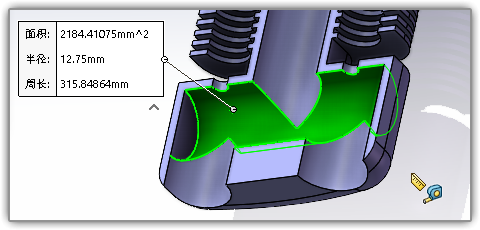

测量其它三个问题，答案相符：

简单渲染一下
