【题目】CaTICs 3D23-24-09
【注意】其中同心、共线等几何关系。（题图为示意图，只用于表达尺寸和几何关系，由于参数变化，其形态会有所变化）（输入答案时请精确到小数点后两位）
【参数】  A=164，B=134，C=25.5，D=95，E=104，G=62，T=7.4
【问题】
1、请问图中黃色区域的面积是多少  2、请问图中綠色区域的面积是多少？
3、请问模型体积是多少？

【答案】
1、4868.771    2、3305.300   3、186245.453

看起来非常简单的一个图形，但是一不小心就会弄错。

关键点需要注意到两个面，分别是 V  和 K 的正交视图。由此可以得到：题目图的基本形态是使用这两个面放样就得的。所以绘制过程如下：

在前视面绘制草图，注意草图需要完全约束。

分别通过12度和25.5度 两条斜线创建基准面。

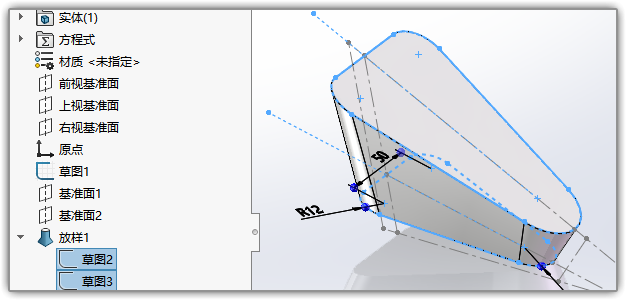

分别在基准面1和基准面2上绘制V 视图和 K 视图的轮廓，然后放样凸台。

将上部分抽壳，留下底部的厚度。

点击【模具工具】【移动面】，将底面向下方等距移至超过上视基准面。（在选项卡上右键可以调出模具工具选项卡）

【曲面】【使用曲面切除】，使用上视基准面切除超出的部分。

最后把底部抽个壳，这个图就完成了。

简单渲染一下
