【题目】CaTICs 3D23-24-02

【注意】其中同心、共线等几何关系。（题图为示意图，只用于表达尺寸和几何关系，由于参数变化，其形态会有所变化）（输入答案时请精确到小数点后两位）

【参数】  A=300，B=259，C=49，D=27，E=14.5，F=99，G=169

【问题】

1、请问图中橘色区域的面积是多少？

2、请问图中紫色区域的面积是多少？

3、请问模型体积是多少？

【题图】(来自网络，系二次绘制)

绘制过程：

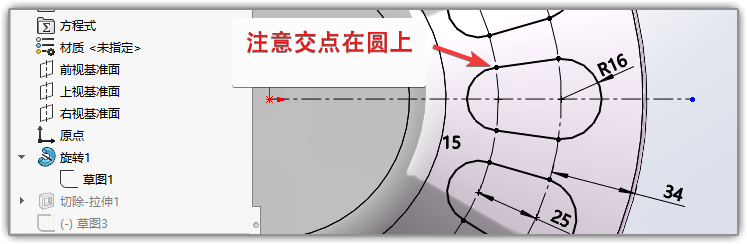

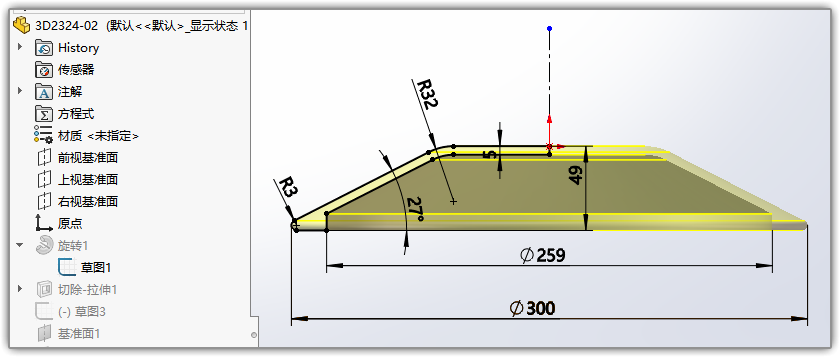

前视面绘制底座，旋转凸台。

上视面绘制需要切除的孔。

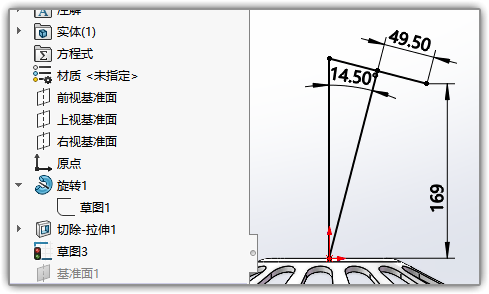

在前视面绘制草图，并通过最上面那条线新建基准面。

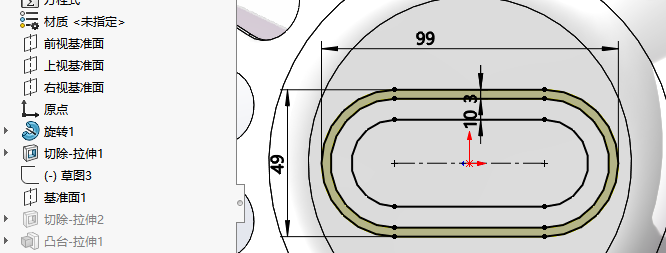

在新面上绘制草图。可以先绘制最外面的槽口，然后等距两次。

分别使用最内圈的进行切除，使用最外圆厚为3的进行拉伸。得到下面图形。

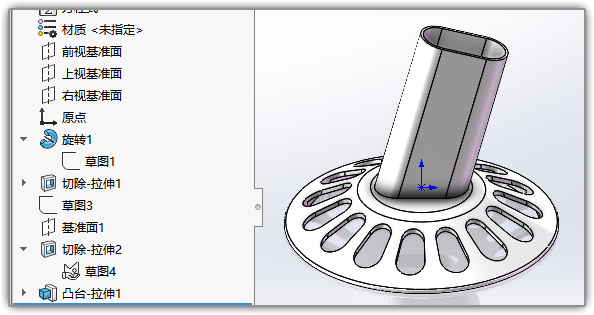

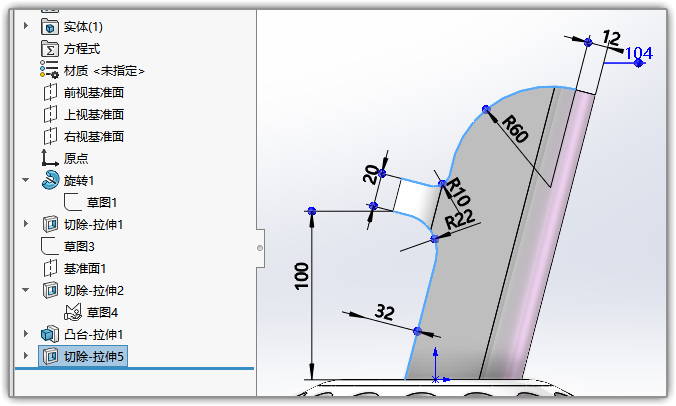

最后切除一下就做好了。

简单渲染一下
