【题目】CaTICs 3D23-24-01
【注意】其中同心、共线等几何关系。（题图为示意图，只用于表达尺寸和几何关系，由于参数变化，其形态会有所变化）（输入答案时请精确到小数点后两位）
【参数】 A=188，B=30，C=108，D=17，E=14，F=8
【问题】
1、请问图中P1到P2的距离是多少？
2、请问图中黄色区域的面积是多少？
3、请问模型体积是多少？
【题图】
绘制过程：

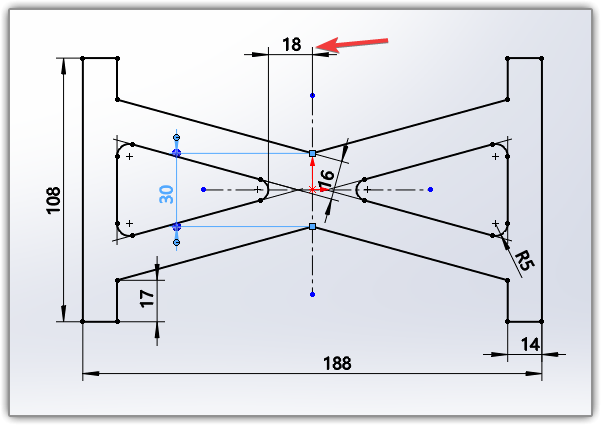

上视面绘制截面草图，拉伸凸台。

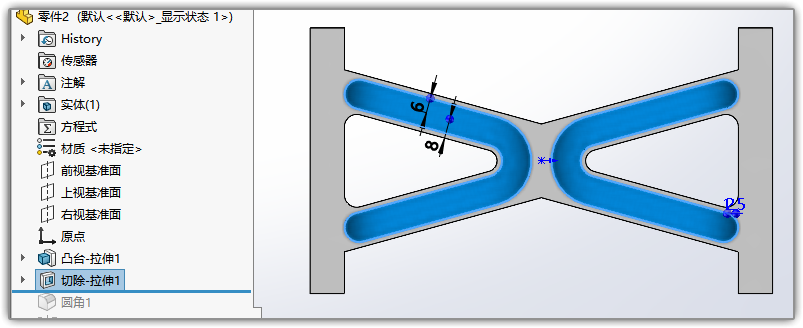

再切除出来上面的凹槽。

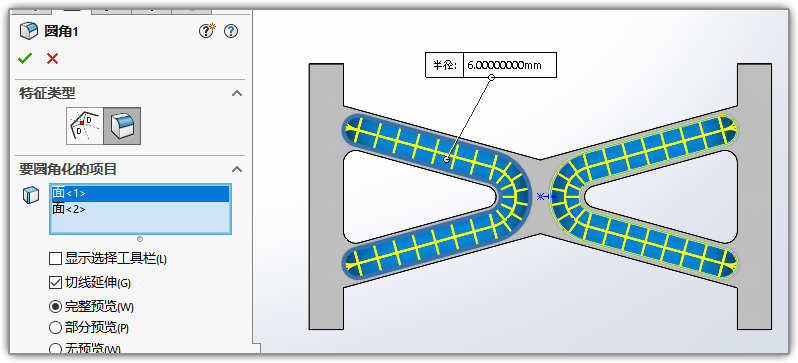

倒圆角。直接选中底面倒圆即可。
然后将圆角上下镜像一下。

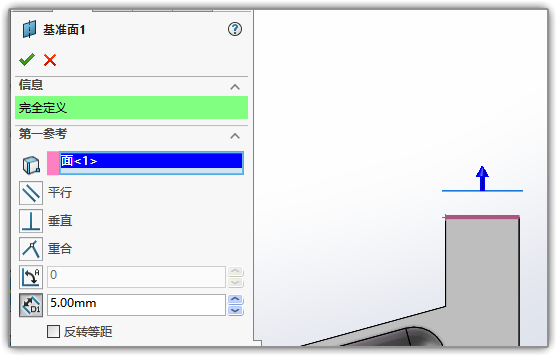

在端面距离为5的位置新建一个基准面，并绘制一个直径6的圆。这个圆位于端面中心位置。

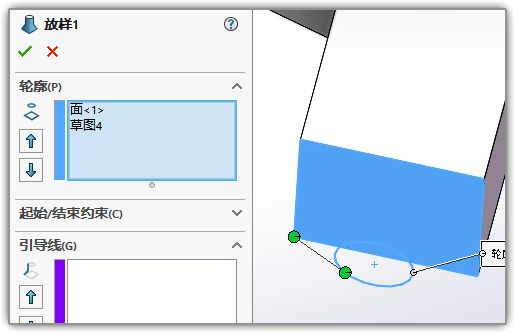

放样凸台。
最后镜像一下就完成了。
【答案】1、176.84 2、4711.44 3、85366.56
这个放样的体积，因版本不同会有所差异不必在意。

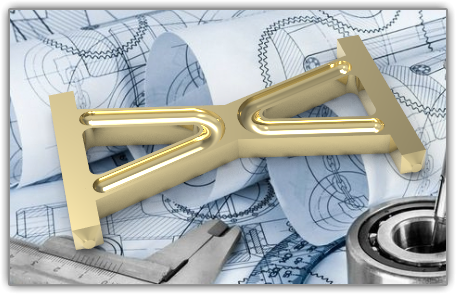

简单渲染一下
题目中的Solidworks格式文件下载：
