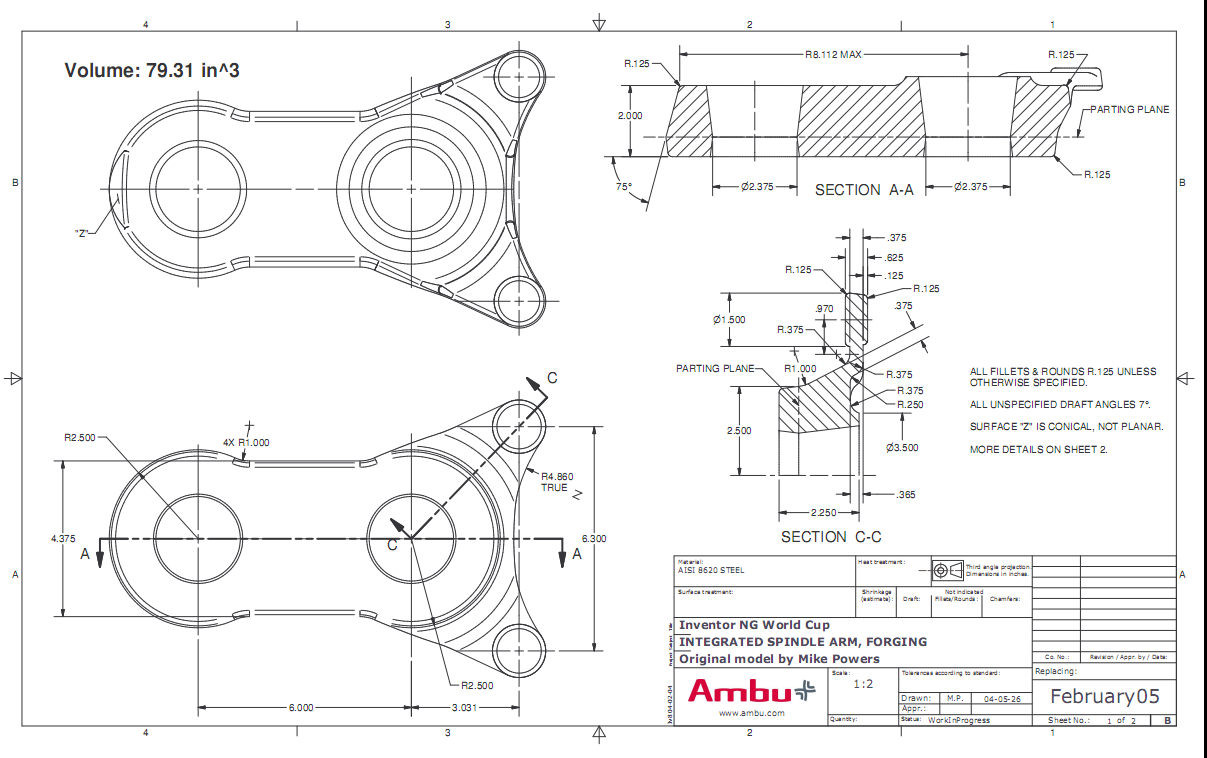

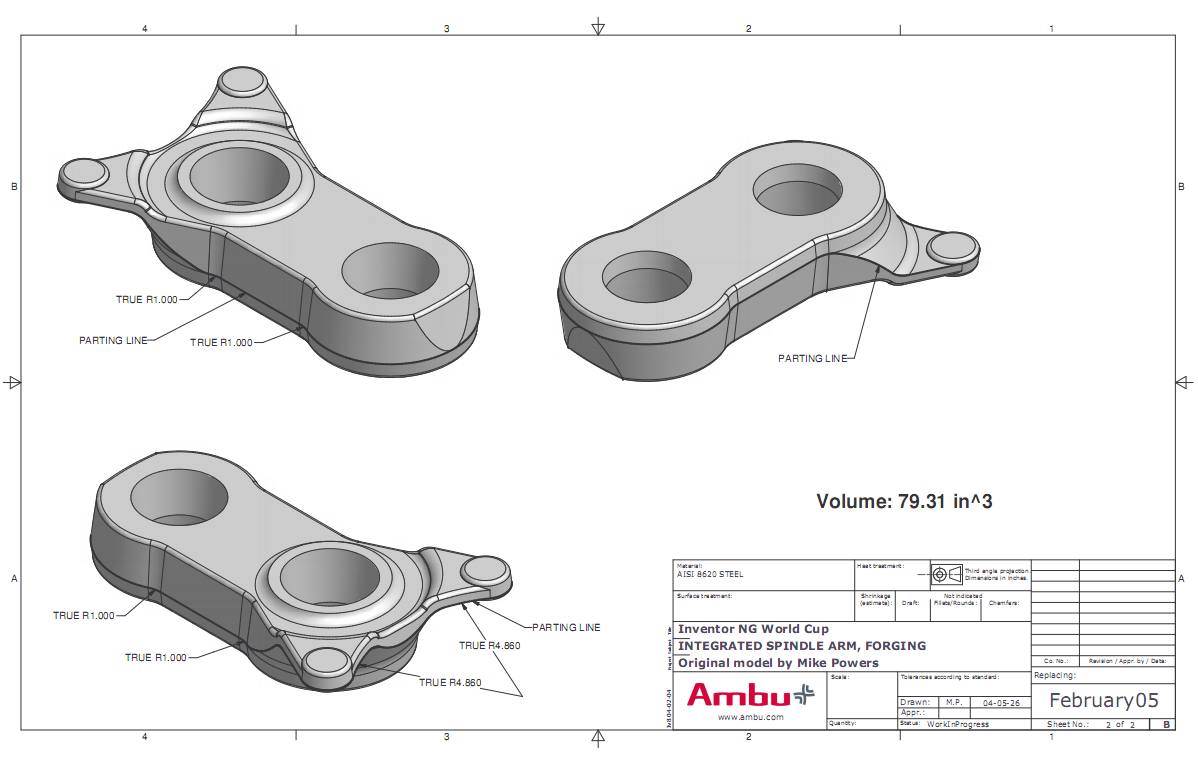

这个题目还是有一定难度的，不仅体现在对图纸的理解 ，同时也考验Solidworks几何关系的运用和灵活的绘图技巧应用。

如果你能准确的绘制，最终体积和图纸要求相符，那么就意味着你已经掌握了Solidworks建模技能。可以结业了。

请大家先别急着看我的绘制讲解，一定要自己先画一画，先完全吃透题目，如果有不会的再来看也不迟。

对于新手，如果你不会画也是正常的，可以关注我们的公众号，后期发布视频讲解。

绘制过程：

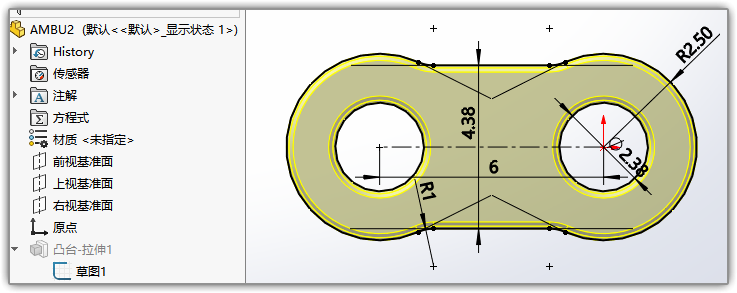

上视面新建草图，画两个圆连起来。拉伸凸台。需要拔模。这时会遇到问题，就是不知道拉伸方向两侧各是多少。所以我们需要新建草图2，利用草图2的关系确定草图1的拉伸距离 。

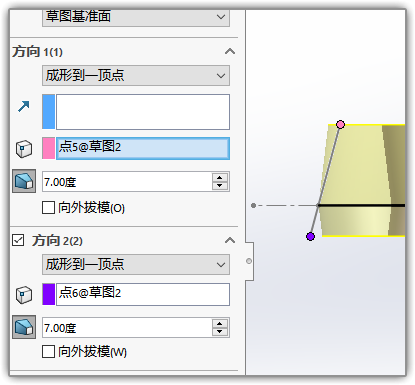

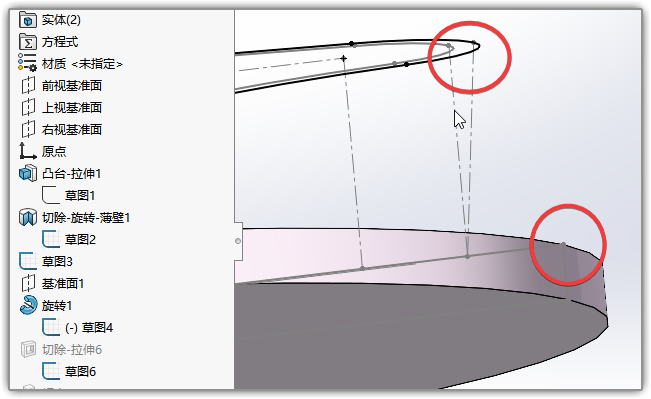

这样我们就可以拉伸了。分别成型到草图2的斜线的两个顶点。

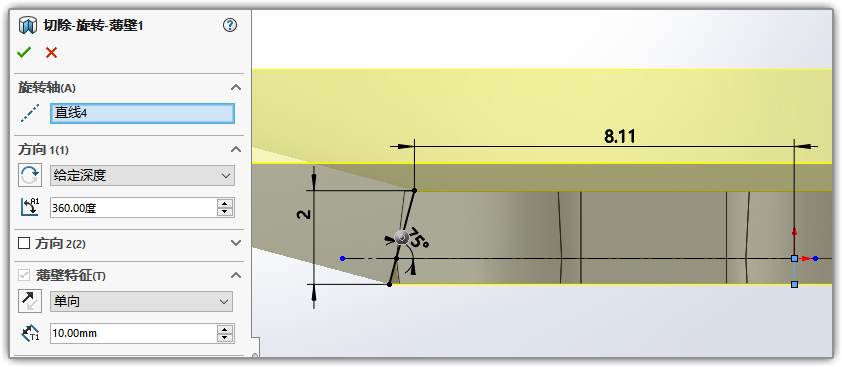

然后用草图2做一个旋转切除，向外侧加厚。

下一步，我们旋转出两个底脚。

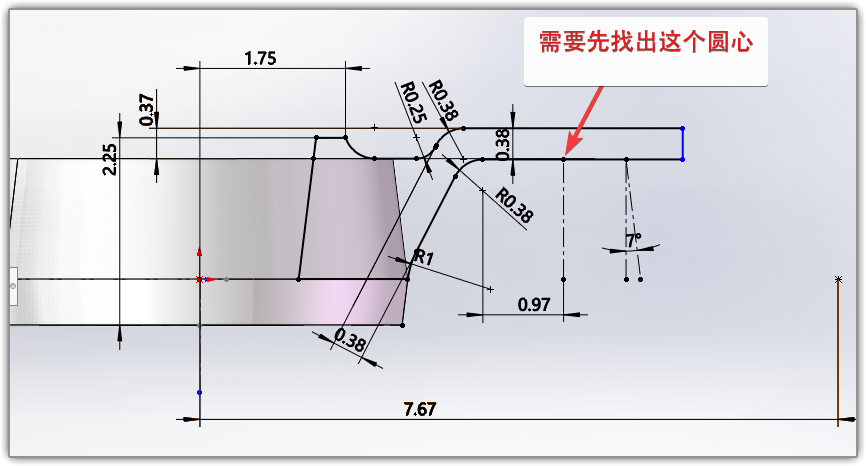

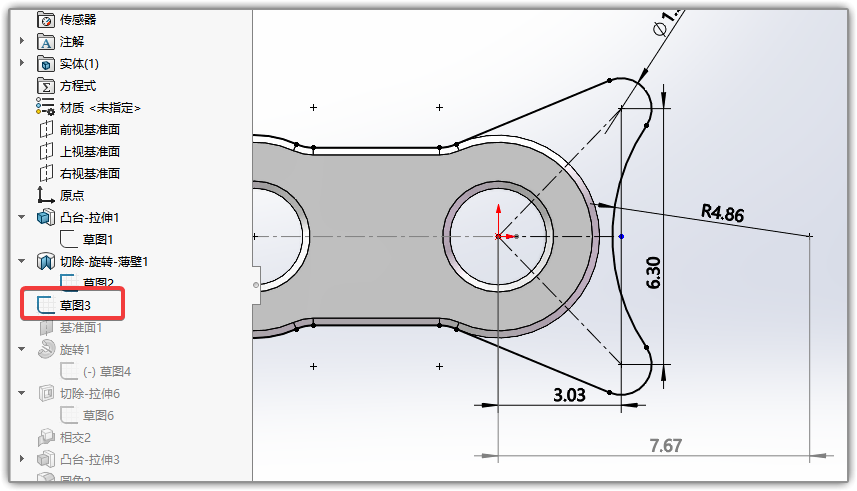

如上图所示，我们需要先找出0.97这个距离的圆心，所以我们需要先在上视面绘制草图。同时标记出R4.86的圆心点到左边大圆的距离 （灰色尺寸，后期会用到这个尺寸）。

通过草图3的斜线绘新建基准面，在面上绘制旋转的草图轮廓。这样圆心点就可以找到了。

接下来需要切除外侧轮廓。

注意题目说明，这个切除面是圆锥形。所以切除时需要拔模。。

因切除面和两个底脚 不在同一面，需要把拔模量找出来。

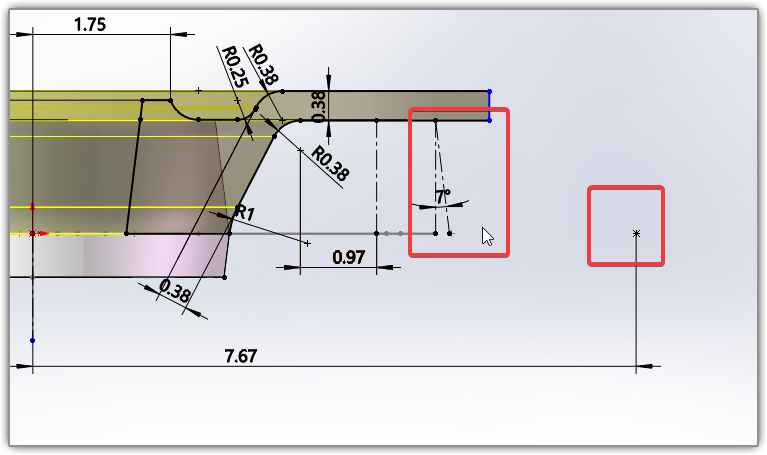

这时我会回到旋转那个图上，把这个7度做出来。圆心也要用到。

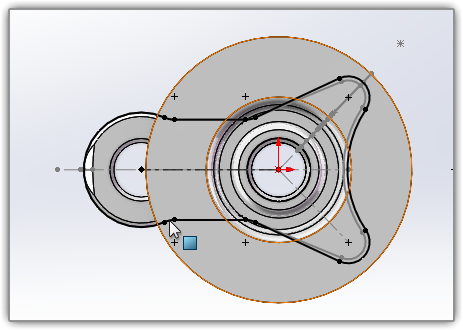

上视面绘制草图

注意几何关系。

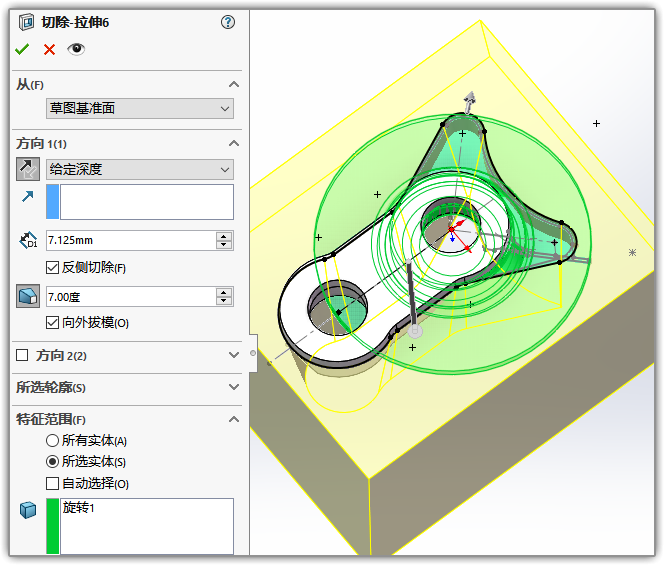

拉伸切除。

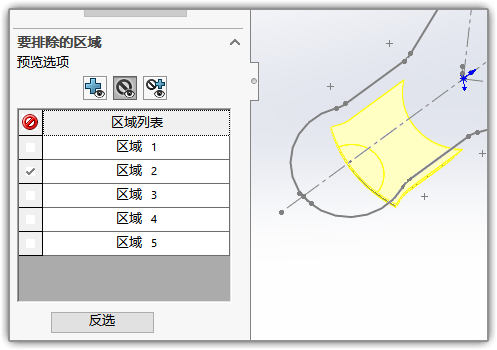

使用相交命令，把多余部位删除。

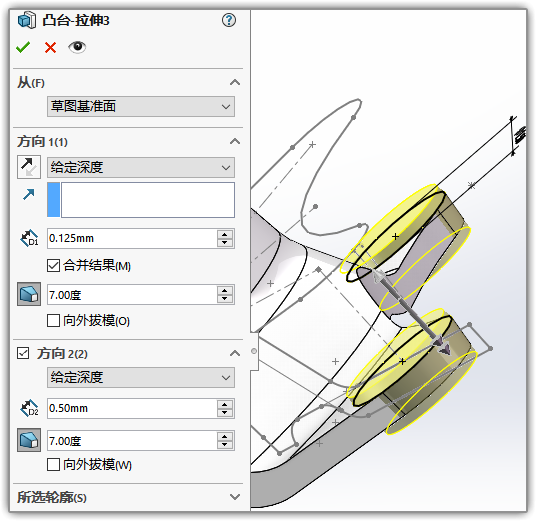

把两个小脚丫拉伸出来。

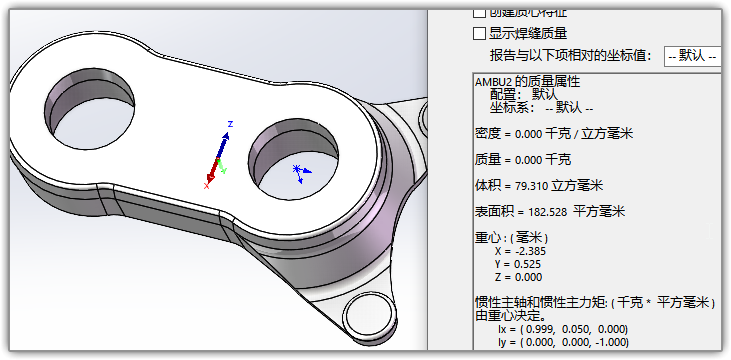

倒个圆角。完成了。我画的时候没有改尺寸单位，大家把单位改成in就好了。

题目中的Solidworks格式3D文件下载：https://grabcad.com/library/ambu2-1
