昨天我们说过倒圆角之逆转参数，今天我们就做一个相关的练习。

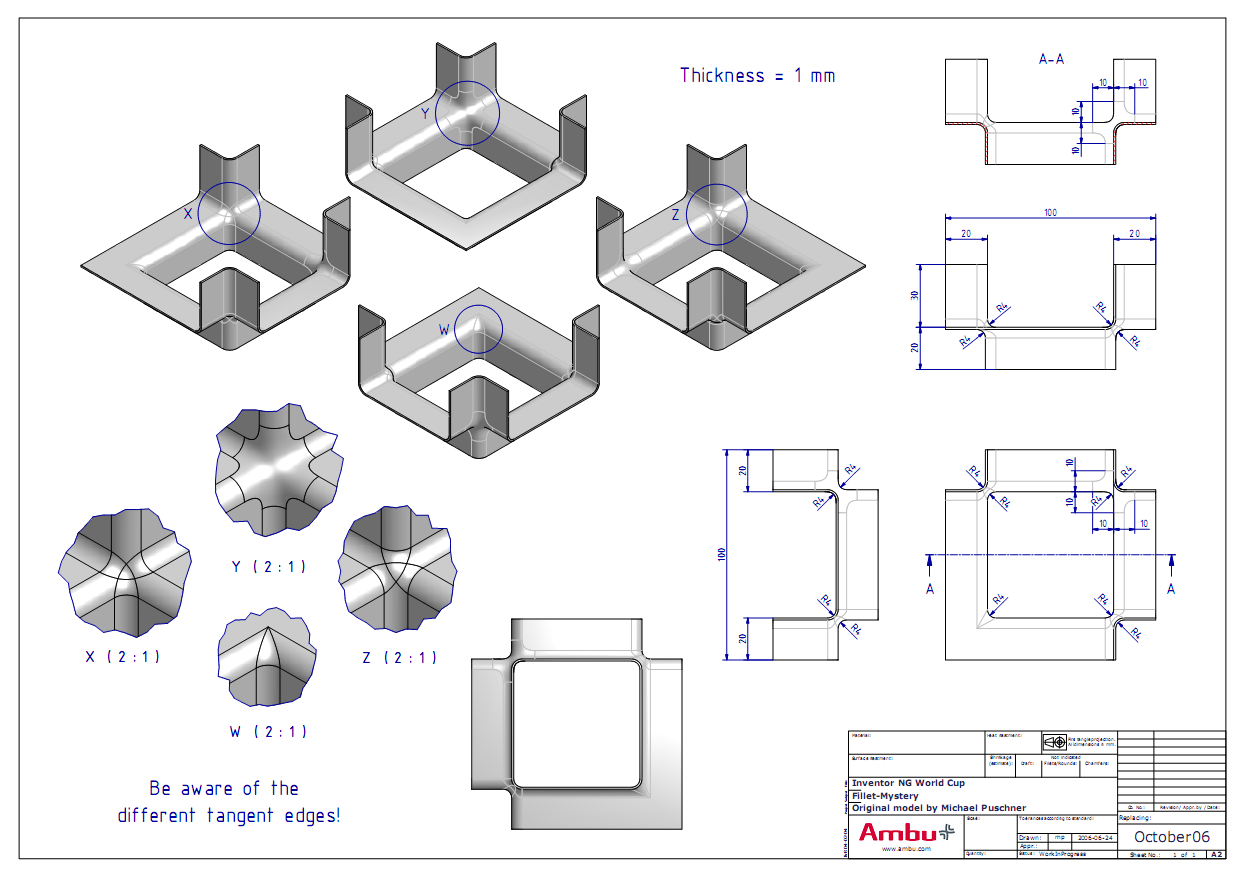

这个题目很简单，无非就是几个倒圆角。不过因为Solidworks各版本差异，体积可能存在较大出入。
第一种体积较大的做法：

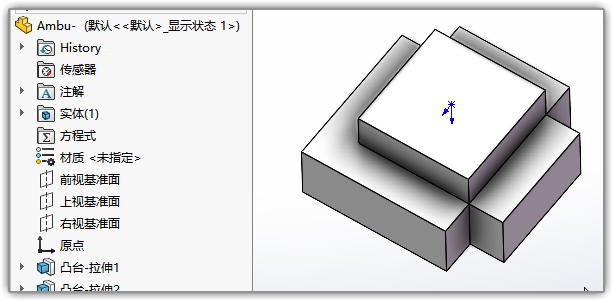

两次凸台拉伸，将主体做出来。

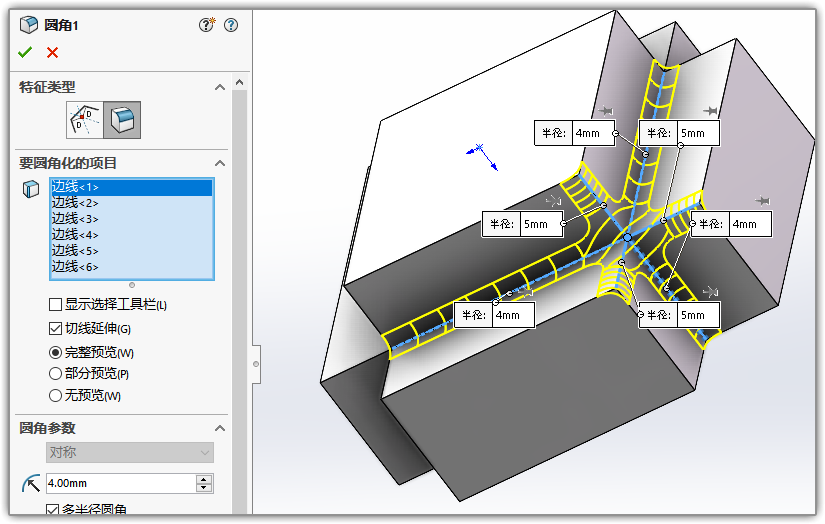

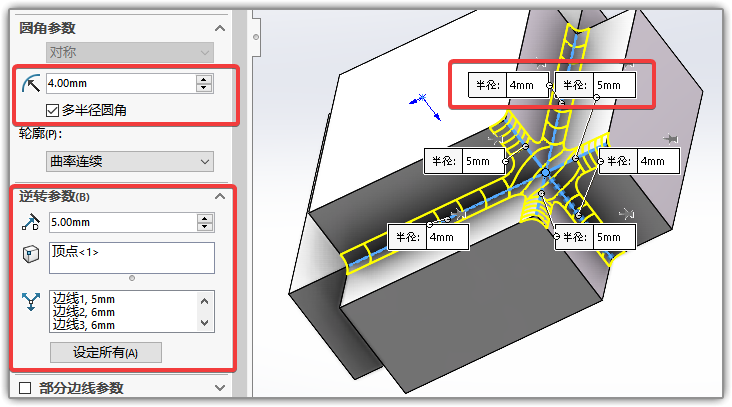

倒【圆角】，勾选下图中这个顶点的所有边线。
圆角半径4。勾选多半径圆角，将所有外角半径设置为5。逆转参数根据题意，可知大部分为5，先点设定所有，使值相等，过会去一个一个对比修改。

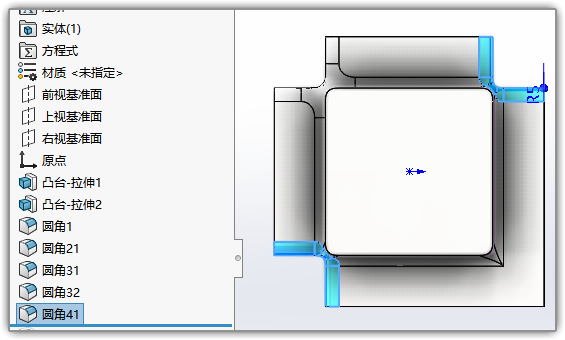

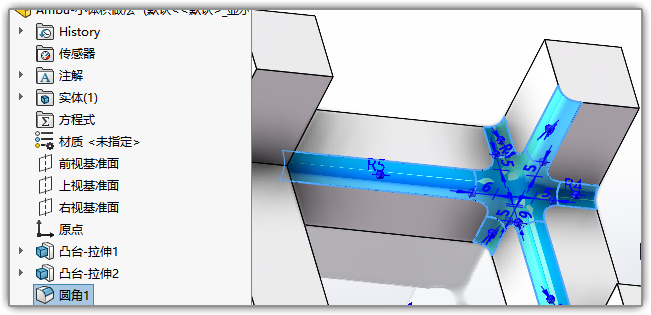

将这一圈的圆角都倒完。使轮廓完整 。

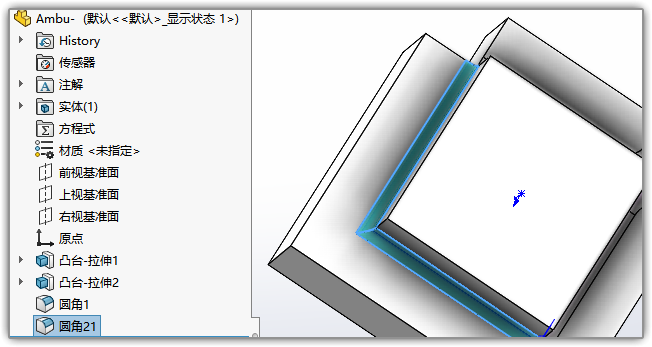

将下半部分竖直方向的圆角都倒好。注意所有外角倒5，所有内角倒4。

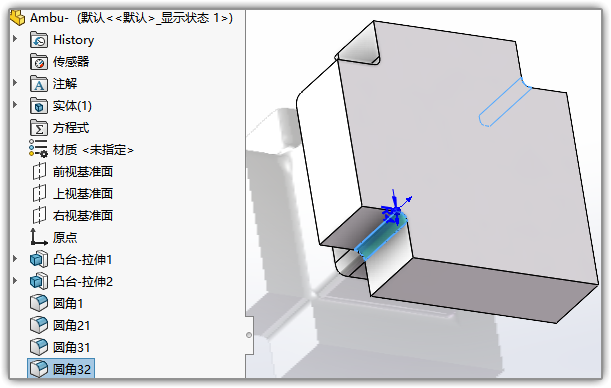

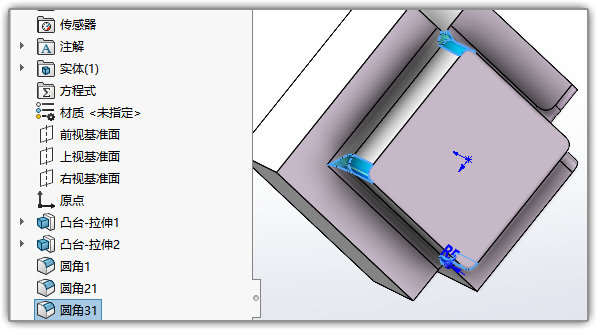

再把上半部分的竖直方向的角倒好。
将中间面连接部位圆角倒好。

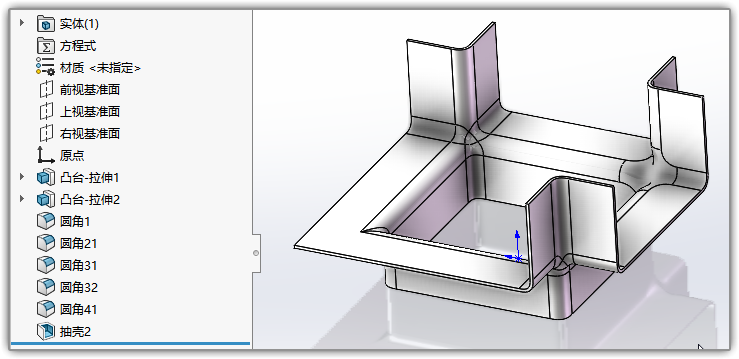

最后抽壳，就完成了。
方法2：较小体积的做法----在内侧进行倒角。
先拉伸出下图这样的凸台。
在内侧进行逆转参数的倒角，做好第一个。
参照第一步的做法，进行其它边线的倒角。

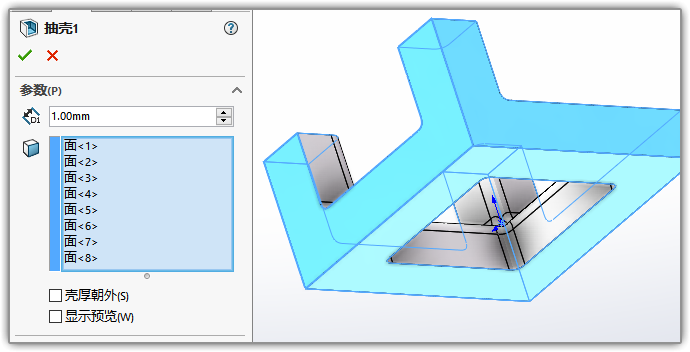

最后抽壳完成。
注意事项：不管哪种做法，在完成逆转参数倒角后，都需要对比和图纸是否相符。

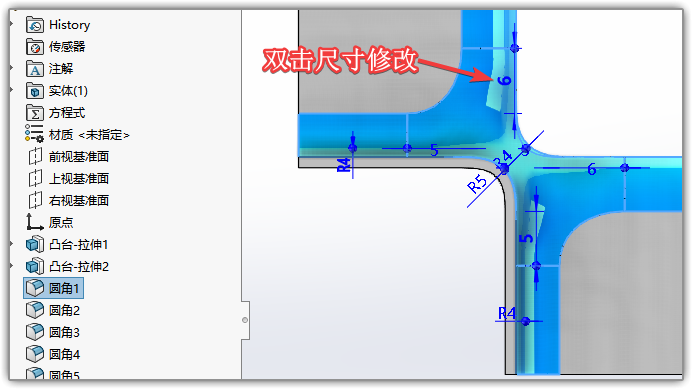

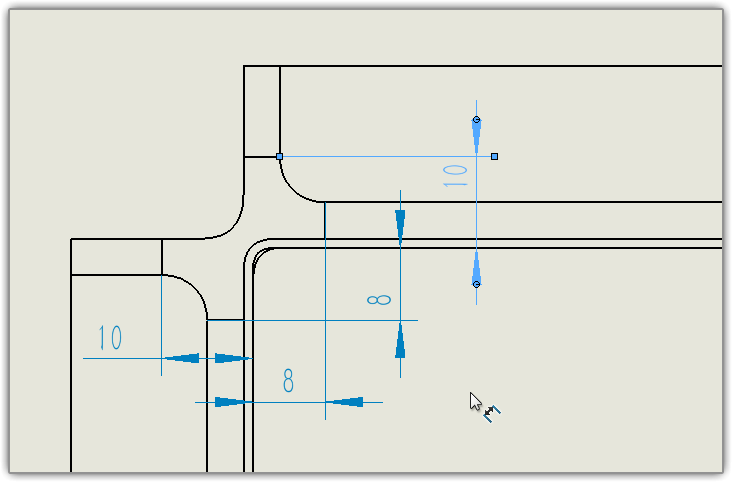

最好出工程图对比，发现有误。所以我们回原图进行修改。
简单渲染一下：
题目中的Solidworks格式3D文件下载：
