这个题目难度中等。有些地方的尺寸需要耐心推测一番。
绘制过程：

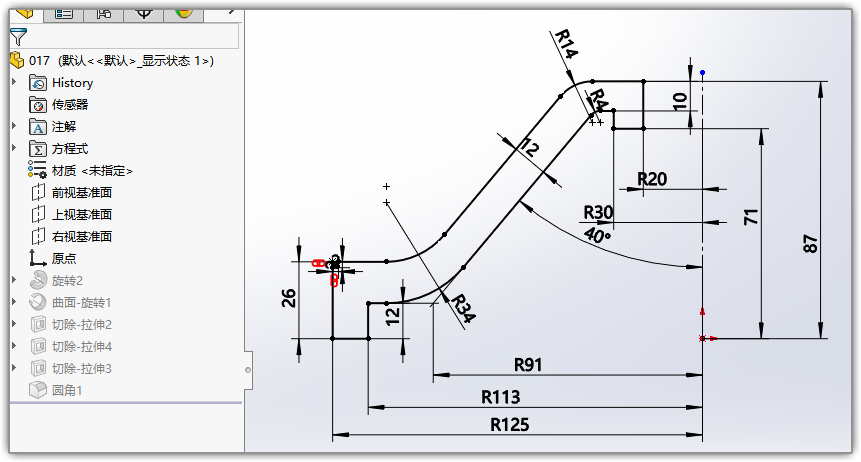

前视面绘制草图，旋转凸台。

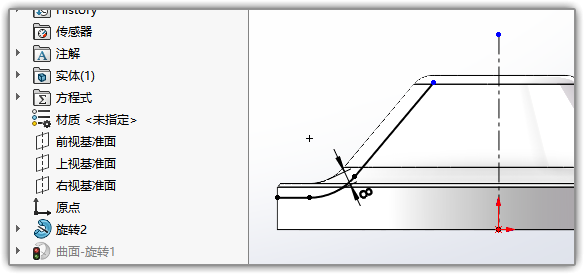

继续前视面绘制一个草图，轮廓等距8过来就行，旋转一个曲面。

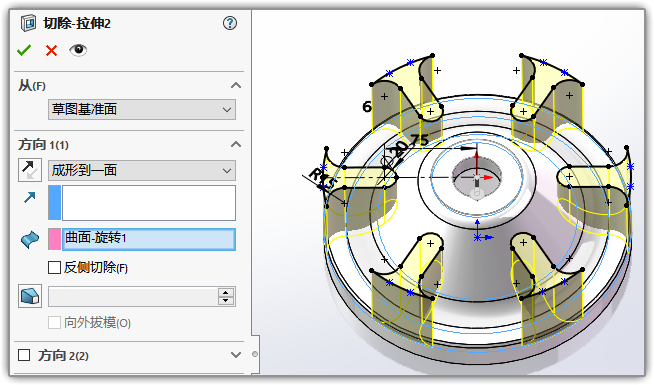

在凸台的顶面绘制草图，做拉伸切除。成型到上一步旋转出来的曲面上。

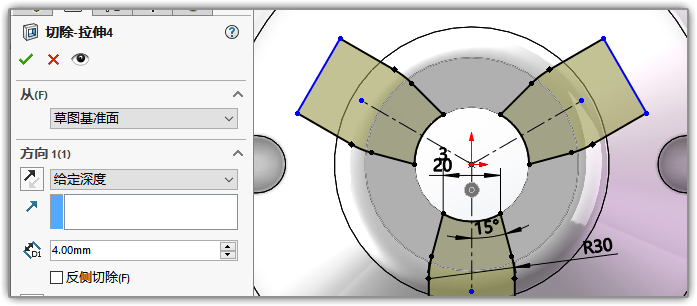

还是在顶部做草图，拉伸切除。注意那个R30的倒角。

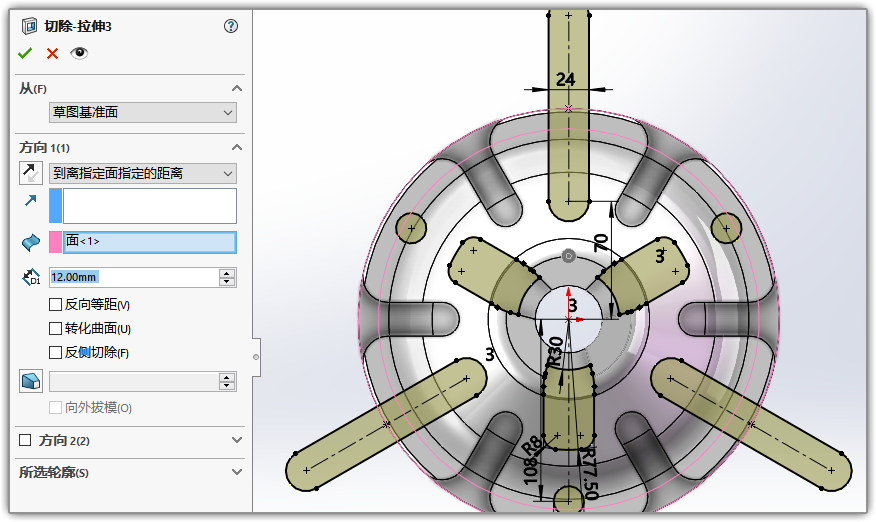

还在顶部做草图，这个切除到离底面8的位置。
把三个圆孔再切除一下。
最后倒倒圆角。

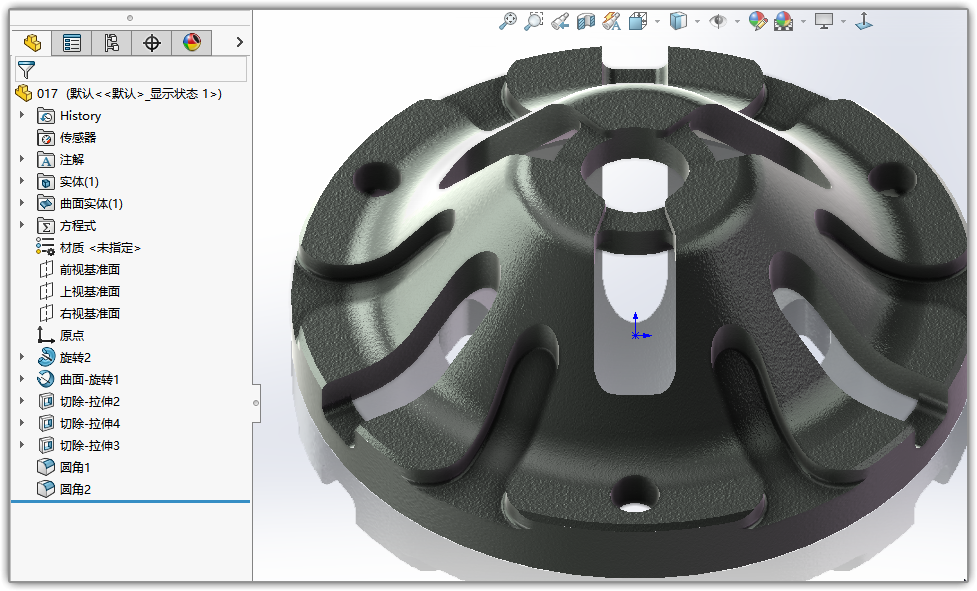

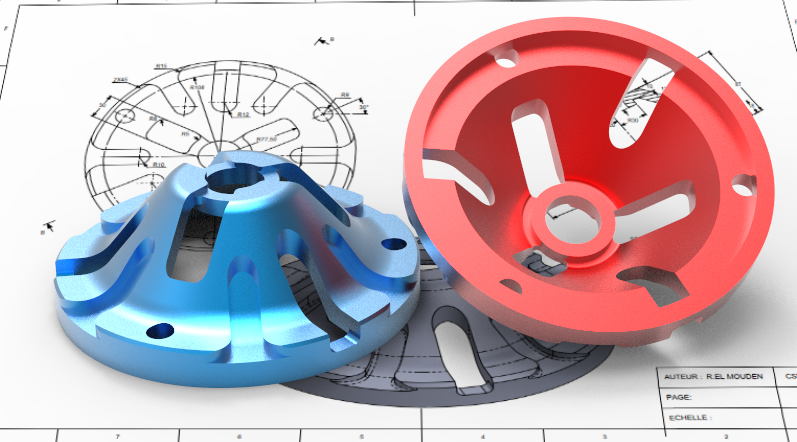

下面的渲染图有些细节是不一样的，请注意。
题目的Solidworks格式3D文件下载：
