这个在CSWE里是相对来说比较简单的题目。除了草图有点密密麻麻的线条，并没有什么难度，都是一些常规操作。
绘制过程：
前视面绘草图

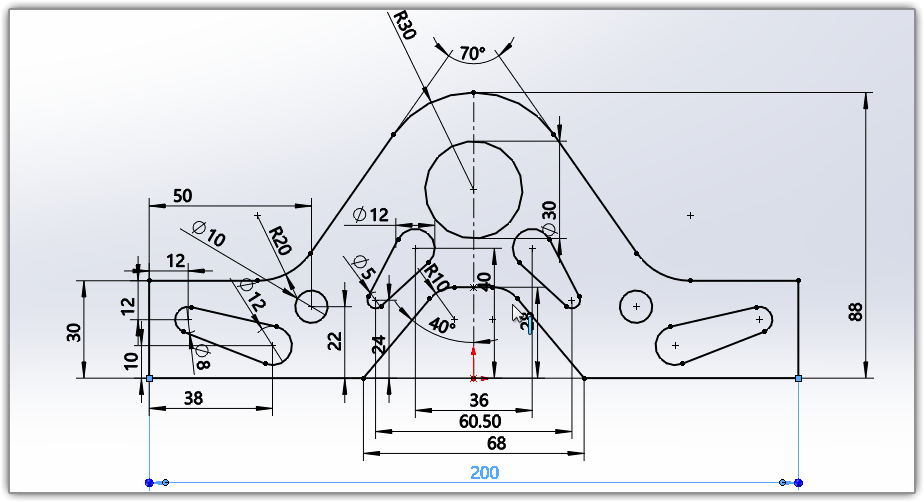

看起来很多线条，但是都比较简单，很常规的画法。

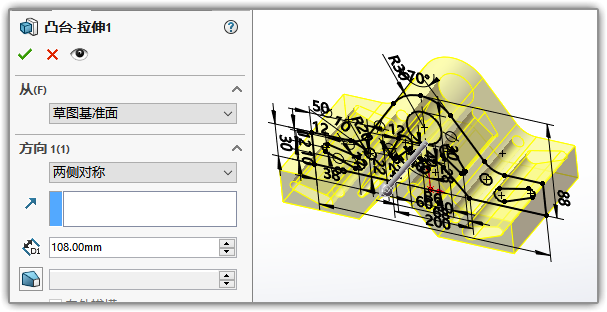

两侧拉伸，稍拉伸长一点。
接下来上视面画草图，拉伸切除。

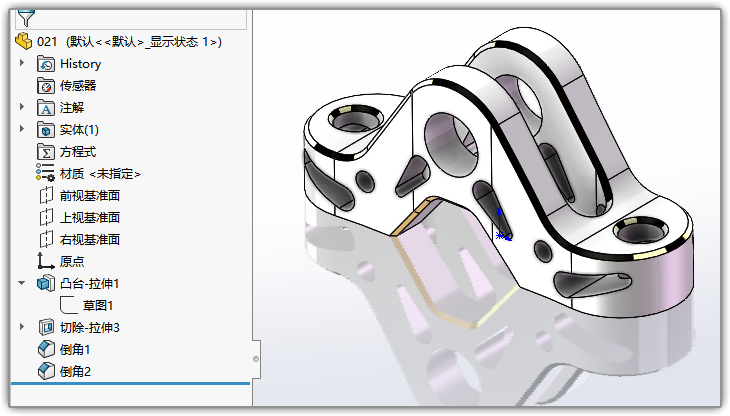

倒倒角，这个题就好了。
很简单是不是？

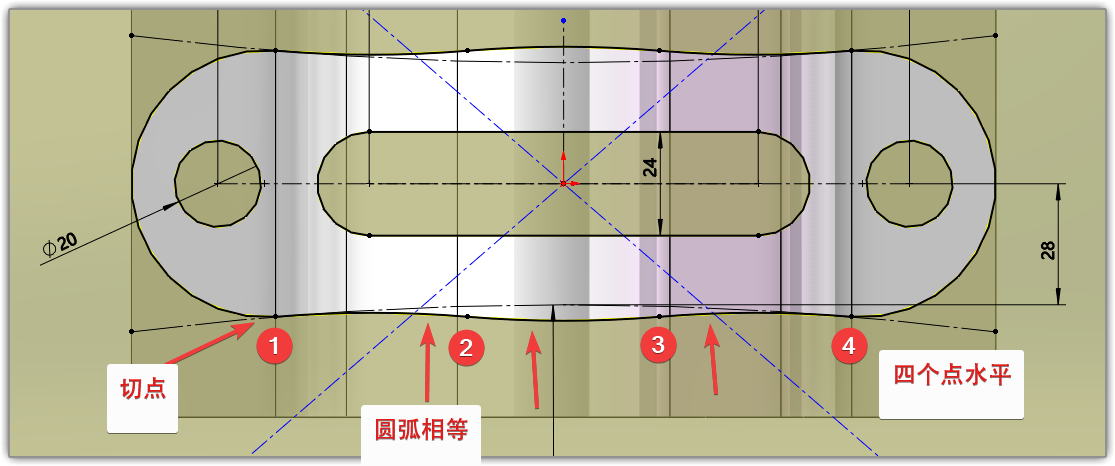

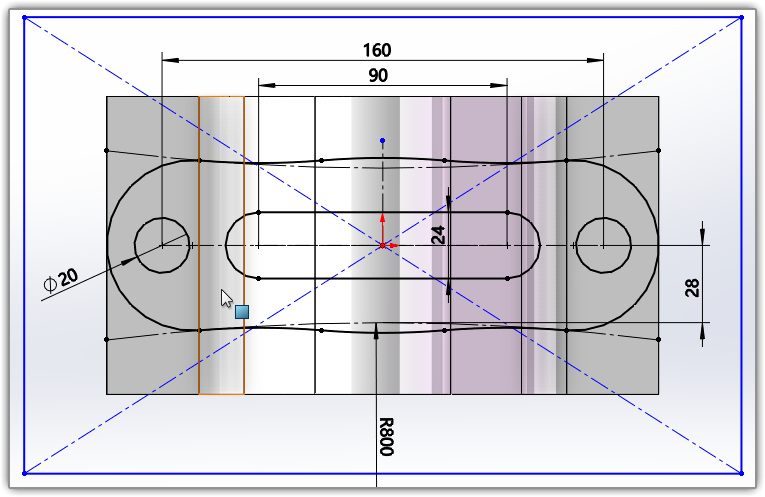

需要注意在上视面绘制切除时，R800这条线。

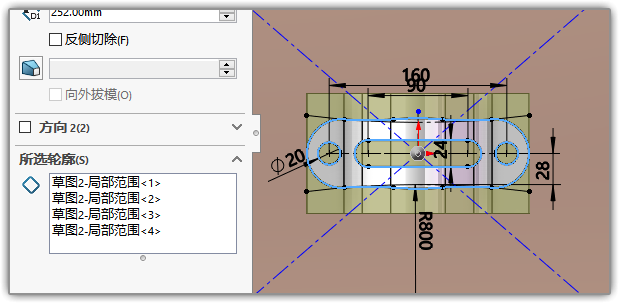

最外面框一下，切除时选择范围。
与其说是一道建模练习倒不如说是草图练习题。
